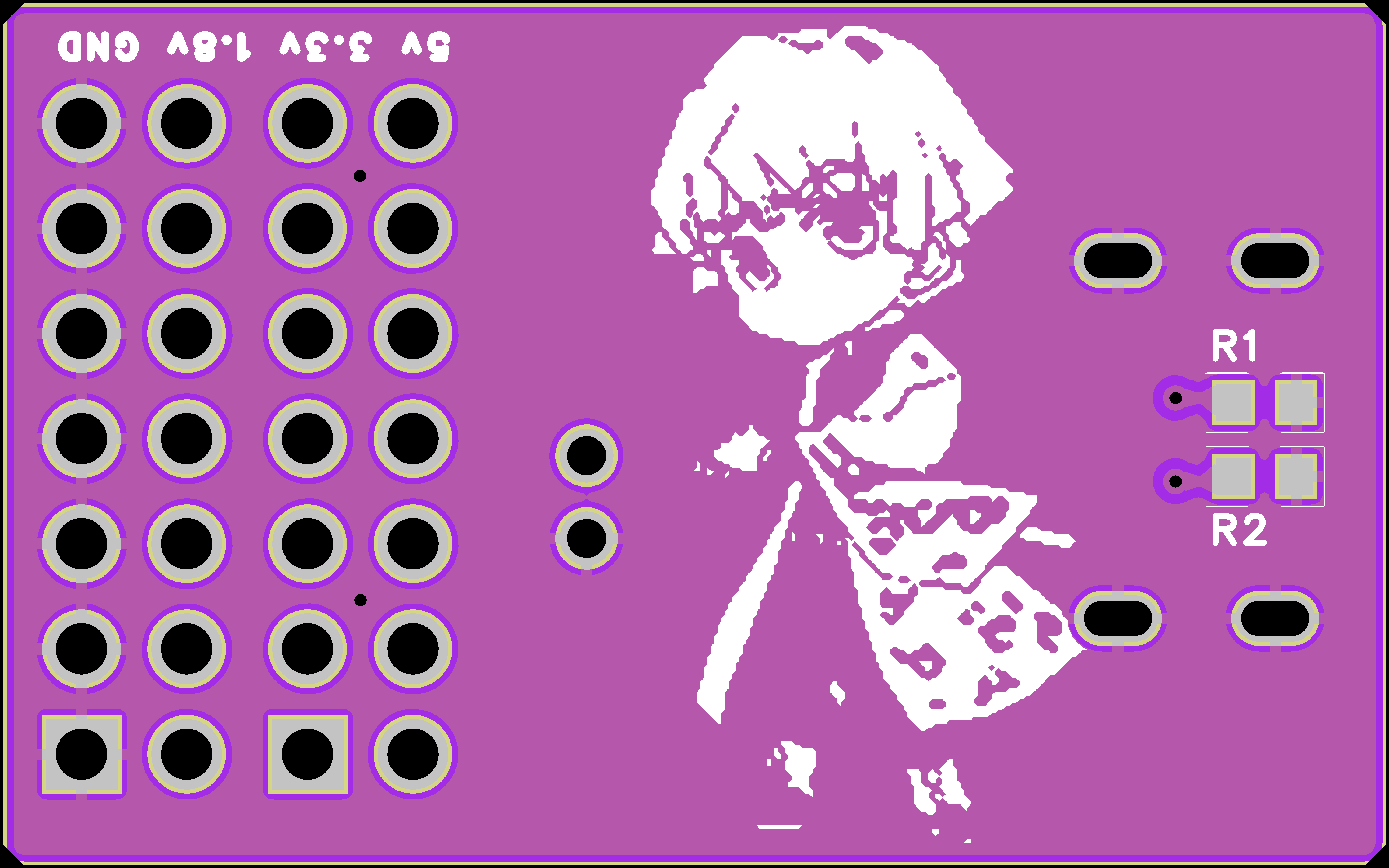

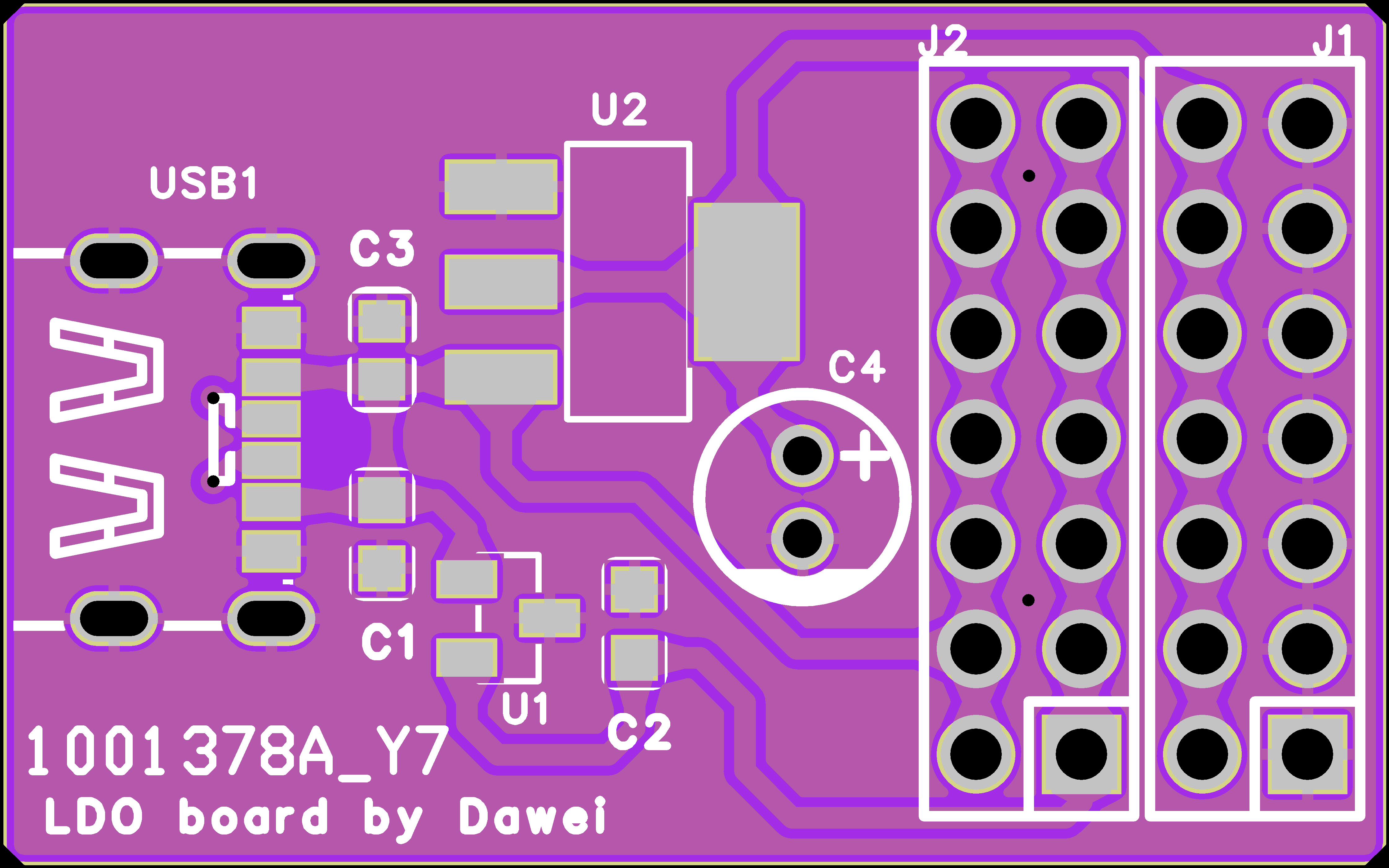

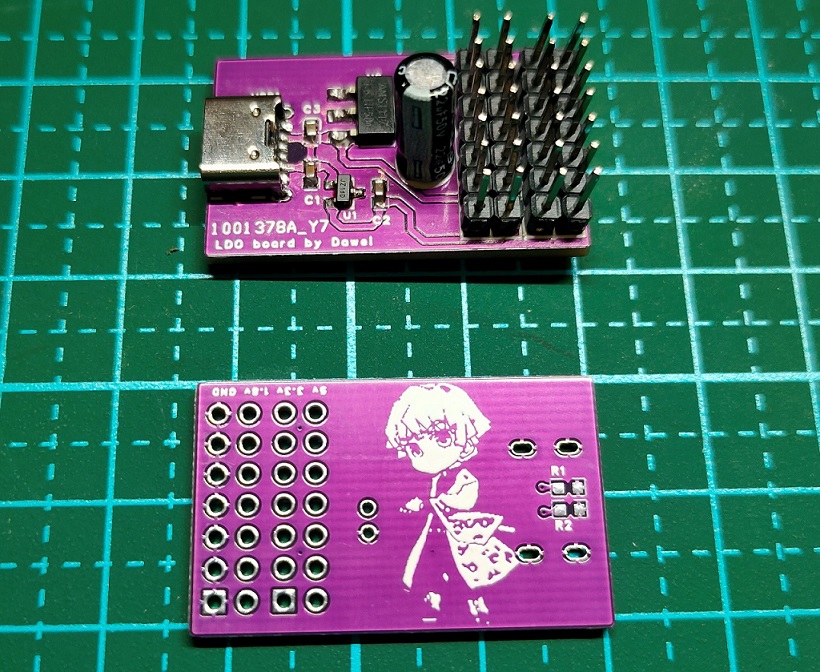

自己DIY的电源模块，Type-C接口供电，提供5v，3.3v，1.8v输出，方便给其他模块供电。
简介：自己DIY的电源模块，Type-C接口供电，提供5v，3.3v，1.8v输出，方便给其他模块供电。开源协议
：GPL 3.0
创建时间：2022-02-11 10:50:00更新时间：2022-02-19 21:06:05
描述
自己DIY的电源模块，Type-C接口供电，提供5v，3.3v，1.8v输出，方便给其他模块供电。

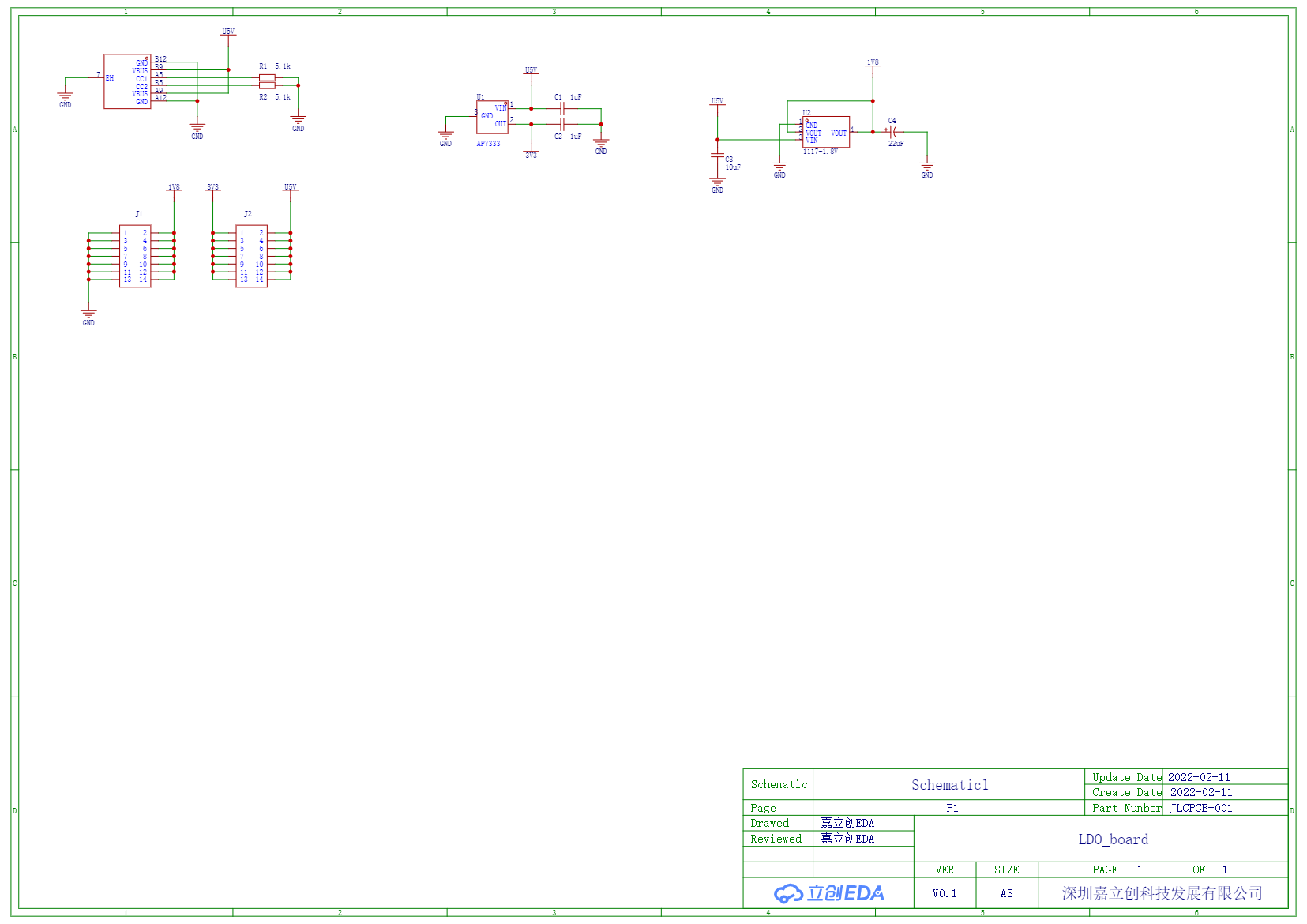

原理图
BOM
| No. | Quantity | Device | Designator | Footprint | Value | Manufacturer Part | Manufacturer | Supplier Part | Supplier |
| 1 | 1 | 1117-1.8V | U2 | SOT-223-3_L6.5-W3.4-P2.30-LS7.0-BR | 1117-1.8V | TF(拓锋) | C845412 | LCSC | |
| 2 | 1 | AP7333-33SAG-7 | U1 | SOT-23-3_L2.9-W1.3-P1.90-LS2.4-BR | AP7333-33SAG-7 | DIODES(美台) | C150746 | LCSC | |
| 3 | 1 | C10uF-0603 | C3 | C0603_1 | 10uF | CC0603MRX5R8BB106 | YAGEO(国巨) | C596327 | LCSC |
| 4 | 1 | KM226M050D11RR0VH2FP0 | C4 | CAP-TH_BD5.0-P2.00-D0.8-FD | 22uF | KM226M050D11RR0VH2FP0 | CX(承兴) | C43346 | LCSC |
| 6 | 1 | TYPE-C 6P | USB1 | TYPE-C-SMD_TYPE-C-6P | TYPE-C 6P | SHOU HAN(首韩) | C456012 | LCSC | |
| 7 | 2 | 2.54-2*7P针 | J1,J2 | HDR-TH_14P-P2.54-V-M-R2-C7-S2.54 | 2.54-2*7P针 | BOOMELE(博穆精密) | C71397 | LCSC | |
| 8 | 2 | 0603WAJ0512T5E | R1,R2 | R0603 | 5.1kΩ | 0603WAJ0512T5E | UNI-ROYAL(厚声) | C26000 | LCSC |
| 9 | 2 | CL10A105KB8NNNC | C1,C2 | C0603 | 1uF | CL10A105KB8NNNC | SAMSUNG(三星) | C15849 | LCSC |
设计图
未生成预览图，请在编辑器重新保存一次BOM
暂无BOM
