## 板子说明
<font size=4>这是一块立创GD32E230C8T6开发板的扩展学习板,集成基本外设流水灯,独立按键,蜂鸣器,数码管 ,点阵,以及蓝牙接口,屏幕接口 ,2.4G接口,IO全部分类引出 ,4组IIC接口,双电源供电。

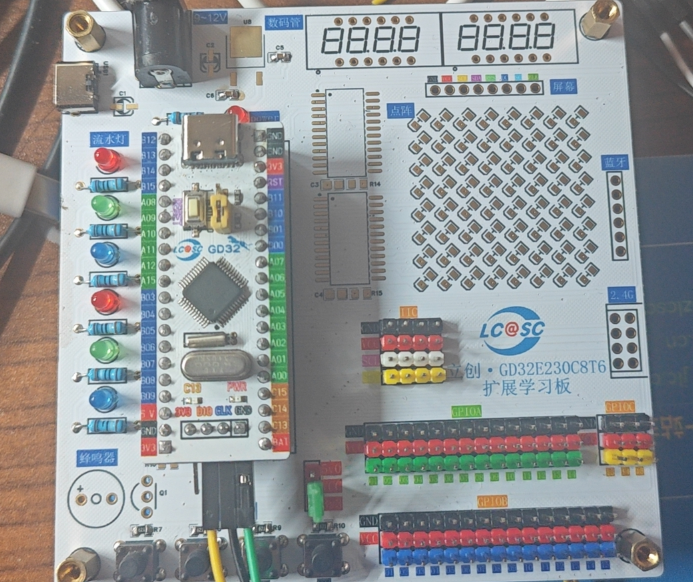

## 板子实物图
![image.png](//image.lceda.cn/pullimage/jn6vIsOyTgxQqfEbfhqnO5iXaesnSrIIz127IWgZ.png)
## 板子详细说明
### 供电

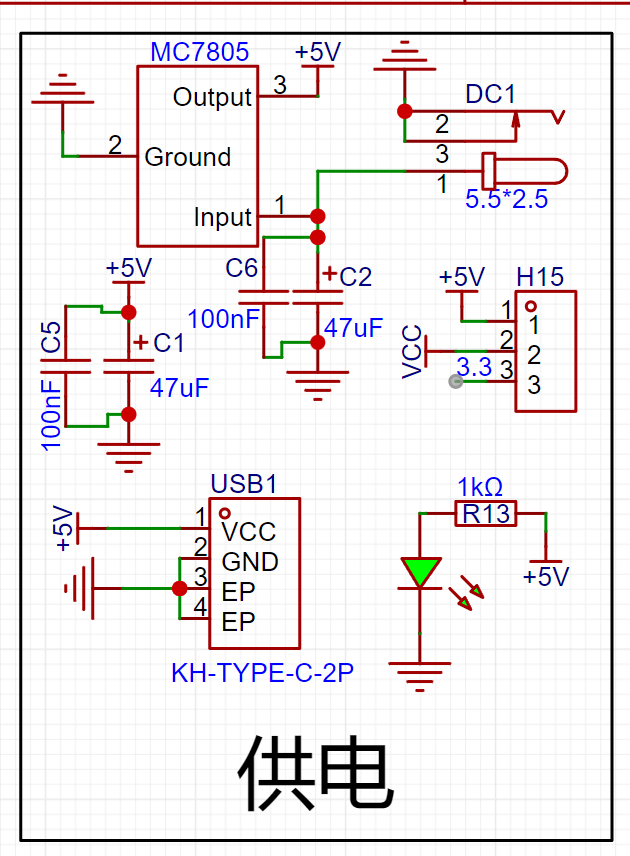

双路供电,可选择type-c 5V供电,也可以选择DC 9-12V供电
![image.png](//image.lceda.cn/pullimage/OroFc7TokNnVG4d1WyVvZG7B9uf8DIdp1PtaOVc4.png)!
### 流水灯

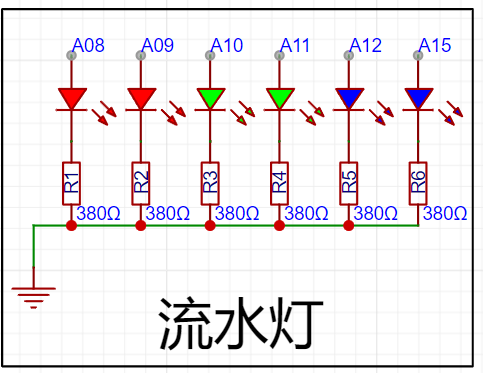

一共6个发光二极管,阴极连接330Ω限流电阻,然后连接到GND,正极分别连接到 PA08 , PA09 , PA10 , PA11 , PA12 , PA15
![image.png](//image.lceda.cn/pullimage/65TS3XEOEpGVZI4Edq1IiNiS7e9qyLIgJ5l9YExP.png)
### 独立按键

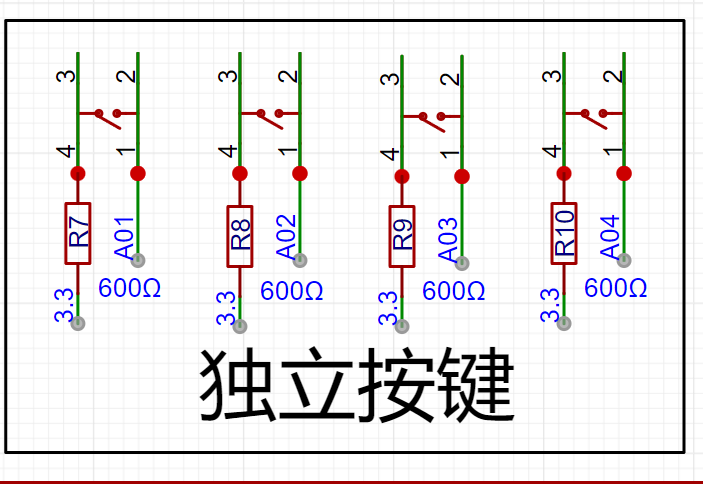

4个独立按键,链接到A01,A02, A03, A04,另一端六通过限流电阻链接3.3V,程序应用上拉模式
![image.png](//image.lceda.cn/pullimage/xhDg9suDJtddsPdFYpJVfKQDwHO2IEmAfFCiJeUX.png)
### 蜂鸣器

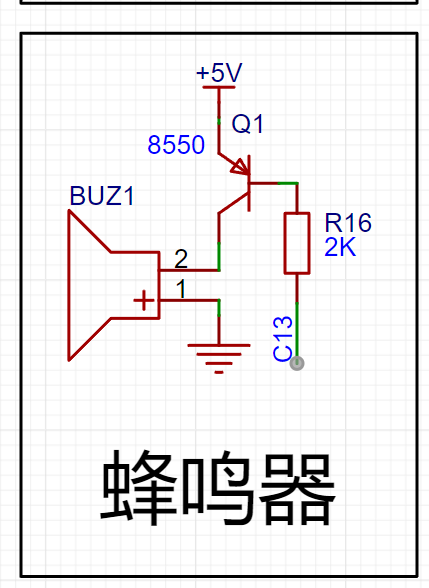

NPN三极管8550驱动,C13给信号,可以通过核心板上的LED观察信号
![image.png](//image.lceda.cn/pullimage/CAkVX2CbGY8ZnpLFcBSOgnuhiiYSRQJYJ1K21G80.png)
### 数码管

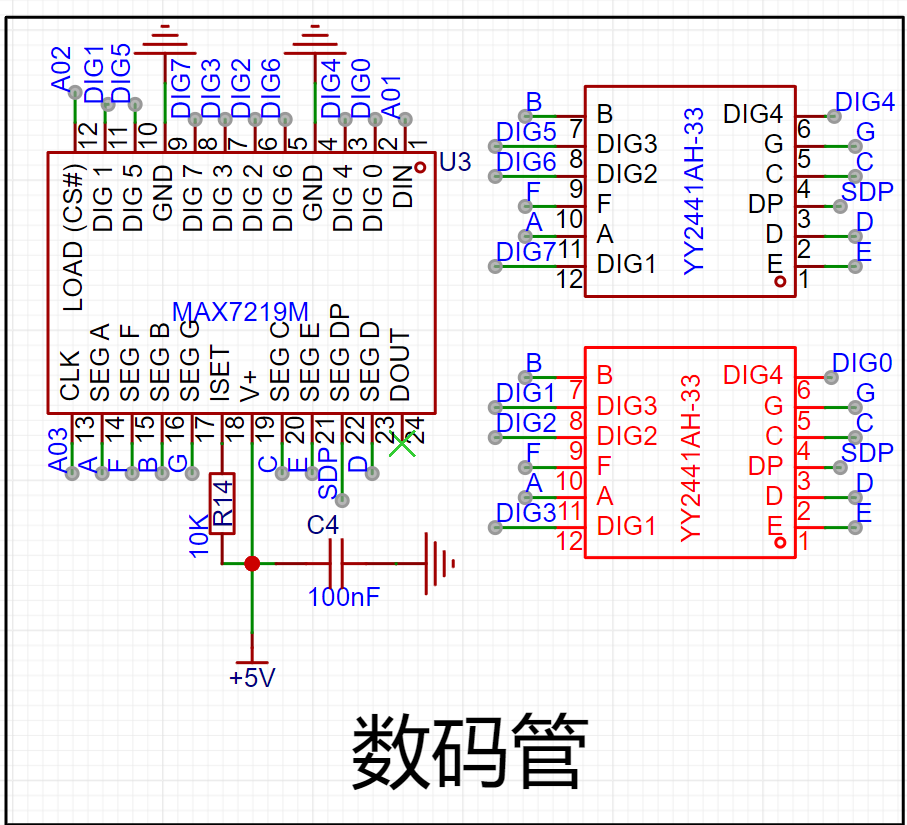

max7219驱动8位共阴极数码管 A01,A02,A03 分别对应DIN,CS,CLK
![image.png](//image.lceda.cn/pullimage/kV5qkzfXkEaQj4ZwaEuM7JQe0RwCdrdfbWup10Fd.png)
### 点阵

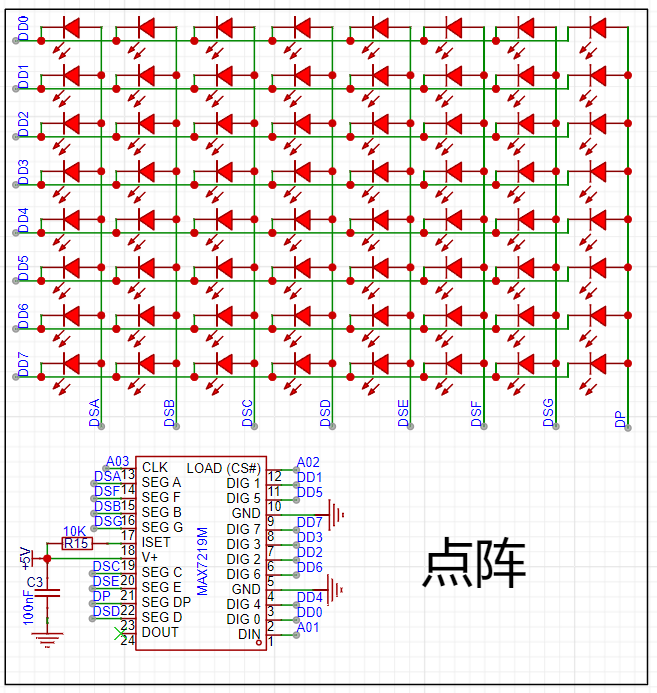

同样通过max7219驱动 A01,A02,A03 分别对应DIN,CS,CLK
![image.png](//image.lceda.cn/pullimage/dBVuuGZ4YAfC9CQwzpB4eiA55igG5ooVNuUrm6ji.png)
### 屏幕

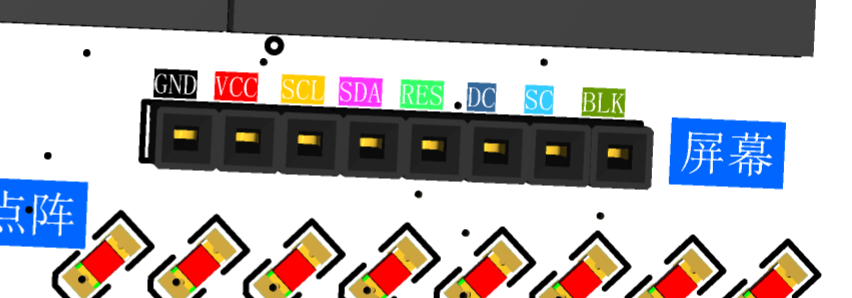

屏幕接口,可使用8位接口的SPI接口,也可以使用前4位接口做为IIC接口
![image.png](//image.lceda.cn/pullimage/7PFmbLl5XTjZZgfo7XDpr0mjToGncfGg5LY4X4TY.png)
### 蓝牙

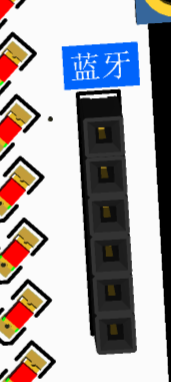

连接HC-05蓝牙模块
![image.png](//image.lceda.cn/pullimage/h0UxHuphVCnHfysk9ALlhQbThGrAsbouvYnnj7a9.png)
### 2.4G
2.4G模块接口,连接2.4G模块
![image.png](//image.lceda.cn/pullimage/ATfful4sjVasCUE59bKY0ljd2oZrxrqJDotdz2ys.png)
### IIC

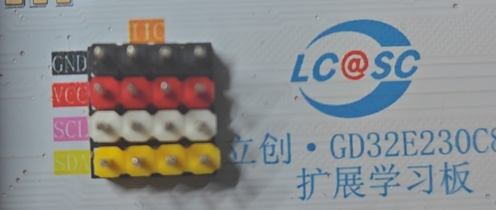

4组IIC接口,满足你的需求
![image.png](//image.lceda.cn/pullimage/eLHBTMDKRp7MH2gRVzYL2ZVxIs6rzngAy1NmgSYK.png)
### GPIO

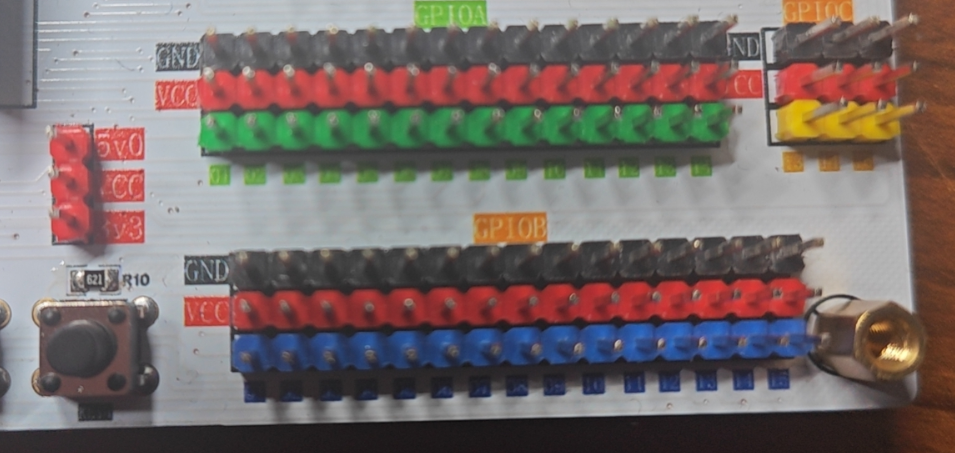

左边跳线下选择VCC电压,GPIO全部引出分别用绿色,蓝色,黄色表示不同的GPIO,下面有IO编号,红色排针连接VCC,黑色排针连接GND
![image.png](//image.lceda.cn/pullimage/rjG218TUgncQPclDxaIdRUKX1qUqIXhV0jdlJ2NS.png)
## 使用帮助
1. [流水灯实验](https://oshwhub.com/article/li-chuang-gd32e230-learning-expansion-board-use-one "流水灯实验")
2. [按键实验](https://oshwhub.com/article/li-chuang-gd32e230-learning-expansion-board-use-ii "按键实验")
3. [蜂鸣器实验](https://oshwhub.com/article/li-chuang-gd32e230-learning-extension-board-use-3 "蜂鸣器实验")
4. [串口实验](https://oshwhub.com/article/li-chuang-gd32e230-learning-expansion-board-use-four"串口实验")
5. [屏幕接口使用](https://oshwhub.com/article/li-chuang-gd32e230-learning-extension-board-use-5 "屏幕接口使用")
6. [蓝牙接口使用](https://oshwhub.com/article/li-chuang-gd32e230-learning-extension-board-use-6 "蓝牙接口使用~~~~")
## BUG修改记录
2024.04.24 丝印错误
GPIOA编号错误写为01~14,GPIOB编号错误写为01~15,现已修改,并且根据打样的实物,放大了字号
