STC8H8K64SU_DevelopmentBoards - 嘉立创EDA开源硬件平台

标准版 STC8H8K64SU_DevelopmentBoards

2.3k
1
1
4

简介：最新上市的STC8U8K开发板

开源协议: GPL 3.0

创建时间： 2020-05-07 18:06:36

更新时间： 2020-05-25 18:32:29

描述

设计图

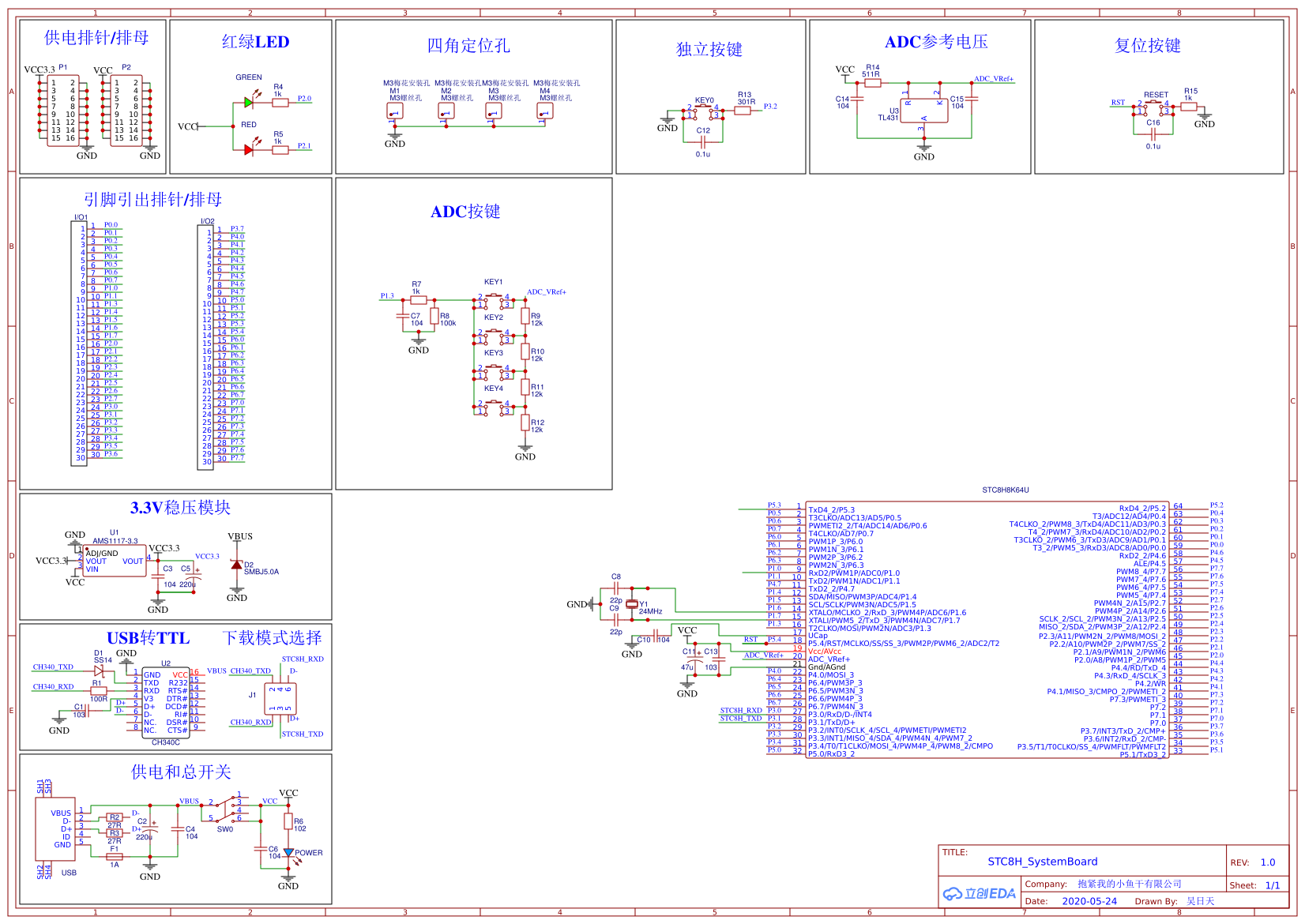

原理图

（ 1 / ）

Sheet
在编辑器中打开

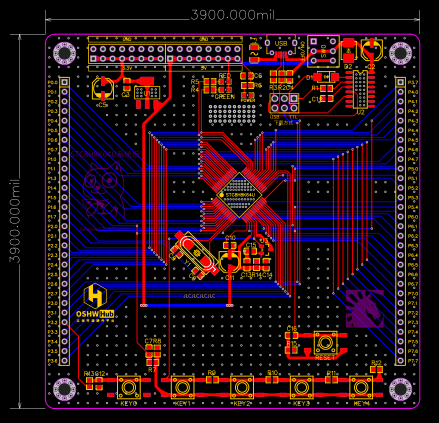

PCB

（ 1 / ）

PCB_2020-05-13_18-34-54
在编辑器中打开

未生成预览图，请在编辑器重新保存一次

BOM

BOM下载在立创商城下单

ID	Name	Designator	Footprint	Quantity
1	K4-6×6_SMD	KEY5,KEY3,KEY4,KEY1,KEY6,KEY2	KEY-SMD_4P-L6.0-W6.0-P3.90-LS10.0	6
2	S8050	Q1,Q2,Q3	SOT-23-3_L2.9-W1.3-P1.90-LS2.4-BR	3
3	SMBJ5.0A	D2	SMB_L4.6-W3.6-LS5.3-R-RD	1
4	LED-0603_R	LED3	LED0603_RED	1
5	LED-0805_B	LED1	LED0603_BLUE	1
6	CH340C	U2	SOP-16_L10.0-W3.9-P1.27-LS6.0-BL	1
7	M3螺丝孔	M1,M4,M2,M3	螺钉孔	4
8	104	C23,C14,C17,C2,C3,C18,C20,C16,C13,C4	C0603	10
9	3528RGBA	LED2	LED-SMD_FM-3528RGBA-HF	1
10	自锁开关	SW1	KEY-8X8	1
11	220S-2*4P H=8.5MM Ytype Gold-plated	ESP8266	DIP-2X4P2.54	1
12	DHT11	U6	SENSOR-TH_DHT11	1
13	Header-Male-2.54_2x3	J2	HDR-TH_6P-P2.54-V-R2-C3-S2.54	1
14	CR1220	B1	BAT-SMD_CR1220-2	1
15	STC8H8K64U-LQFP64S	U1	LQFP-64_L10.0-W10.0-P0.50-LS12.0-TL	1
16	DS1302M/TR	U8	SOP-8_L4.9-W3.9-P1.27-LS6.0-BL	1
17	microUSB	CN1	MICRO-USB-B_5P-FEMALE_A01SB	1
18	1A	F1	F1206	1
19	24MHz	Y1	HC-49US_L11.5-W4.5-P4.88	1
20	22u	C1,C10,C9	C0603	3
21	0.1u	C11,C15	C0603	2
22	103	C6,C12	C0603	2
23	22p	C22,C21	C0603	2
24	10u	C19	C0603	1
25	12k	R39,R41,R40,R38	R0603	4
26	1k	R35,R34,R36,R5	R0603	4
27	100k	R37	R0603	1
28	47u	C8	CAP-D5.0×H5.5	1
29	220u	C5,C24	CAP-D5.0×H5.5	2
30	Header-Male-2.54_2x8	P1,P0	HDR-TH_16P-P2.54-V-M-R2-C8-S2.54	2
31	LED-0603_G	LED4	LED0603_GREEN	1
32	AMS1117-3.3	U5	SOT-223_L6.5-W3.5-P2.30-LS7.0-BR	1
33	W25Q128JV	U7	SOIC-8_L5.3-W5.3-P1.27-LS8.0-BL	1
34	SS14	D1	DO-214AC_L4.3-W2.7-LS5.3-RD	1
35	TL431	U4	SOT-23-3_L2.9-W1.6-P1.90-LS2.8-BR	1
36	32.768k	Y2	OSC-TH_BD2.0-P0.50	1
37	301R	R32,R33,R18,R19,R20,R21,R22,R23,R9,R43	R0603	10
38	39K	R14,R13,R15	R0805	3
39	10k	R17,R24,R25,R26,R27,R28,R29,R30,R31,R42	R0603	10
40	100R	R12,R11	R0603	2
41	82R	R7,R6	R0603	2
42	4.7k	R16	R0603	1
43	511R	R10	R0603	1
44	102	R8	R0603	1
45	27R	R4,R3	R0603	2
46	10R	R2	R0603	1
47	4.7K	R1	R0603	1
48	TFTLCD	J1	HEADER_2X17PIN_TFTLCD	1
