标准版 柚子爱AI相机-YuzuAI-YuzuMaix-AIoT-V831开发板

  • 3.3w
  • 83
  • 157

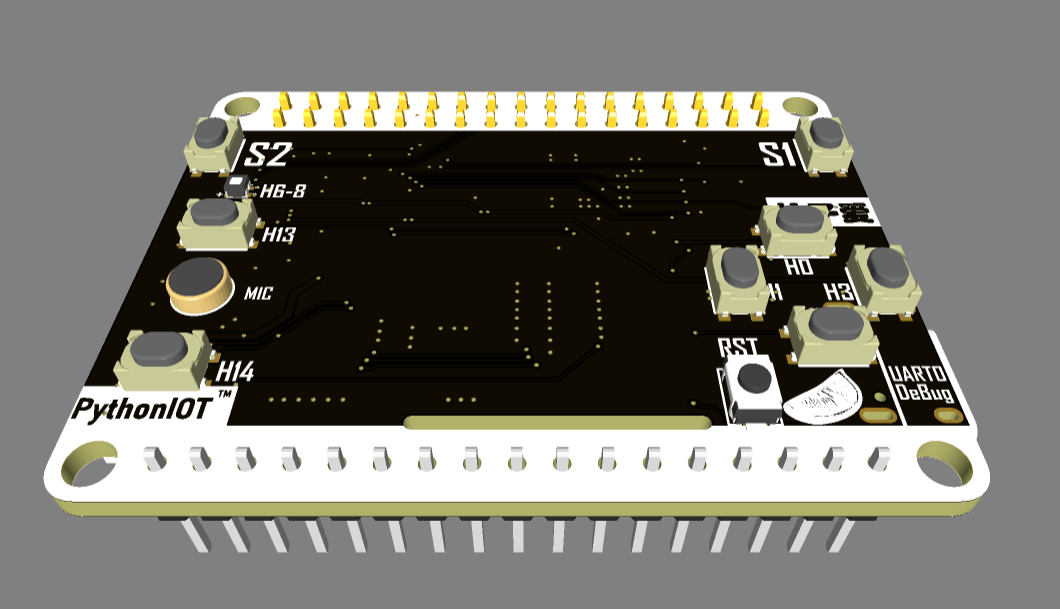

简介:基于V831的一个AI开源相机, 硬件来自YuzukiIRC, 固件和软件套用M2Dock和MaixPy3, 原名YuzuMaix柚木麦被吐槽,改名YuzuAI柚子爱。

开源协议: CC BY-NC-SA 3.0

(未经作者授权,禁止转载)

创建时间: 2023-04-05 12:08:23
更新时间: 2023-12-14 09:54:51
描述
# AI相机掌机AIoT开发板——基于YuzukiIRC和V831 M2Dock * 硬件来自社区开源项目[https://oshwhub.com/GloomyGhost/yuzuki-infrared-camera](https://oshwhub.com/GloomyGhost/yuzuki-infrared-camera); * 主控选择Allwinner V831 Arm Cortex-A7 + 0.25T NPU; * 内置64M DDR2 RAM; * 系统基于Linux 4.9 Tina编译,[https://github.com/Tina-Linux/tina-V83x](https://github.com/Tina-Linux/tina-V83x); * 上面板PCB工程连接,[https://oshwhub.com/armbian-pythoniot/yuzumaix-st7789](https://oshwhub.com/armbian-pythoniot/yuzumaix-st7789) * 摄像头选用100度M12大镜头,[https://item.taobao.com/item.htm?spm=a213gs.success.0.0.54d84831Q50uMA&id=747055451160](https://item.taobao.com/item.htm?spm=a213gs.success.0.0.54d84831Q50uMA&id=747055451160) * 软件、外设兼容MaixPy3,[https://wiki.sipeed.com/soft/maixpy3/zh/index.html](https://wiki.sipeed.com/soft/maixpy3/zh/index.html) * YuzuMaix小白固件可以使用通用img镜像烧写工具[Win32DiskImager](https://sourceforge.net/projects/win32diskimager/)或[balenaEtcher](https://etcher.balena.io/)烧录系统,链接:[https://pan.baidu.com/s/1LkbyYyc_z-FX0wX8ZDLOiA?pwd=acj8](https://pan.baidu.com/s/1LkbyYyc_z-FX0wX8ZDLOiA?pwd=acj8) 提取码: acj8 ==注意注意====翻车项目已复活~~~~✌ 实物照片看看一看,所有焊接在立创家搞定,花了不少碎银两,直接从心疼干到dan疼~~~ ![微信图片_20230405101450.png](//image.lceda.cn/pullimage/qCYWndscyY09CTg9KxXiDOi0WhMupdKzEz95cVqG.png) 背面来一张,空空如也,其实底板就是最小系统,可以作为开发板用 ![微信图片_20230405112907.jpg](//image.lceda.cn/pullimage/if1qOAf26CYVsv0WnLD3EExJtRF6y74yuFBOS9Lt.jpeg) 相机+掌机合体照看一看,颜值控的不要过来 ![微信图片_20230405101121.png](//image.lceda.cn/pullimage/lyenyh1yr4NVNPurrsBHJH0D08I1ropfYK4VZgag.png) 反过来瞅瞅, ![微信图片_20230405112915.jpg](//image.lceda.cn/pullimage/YN4en2IdNFB0tOLE14MqVOkKVcOgtp0SogU1ZUPi.jpeg) 20231123,底板定型了。 上层板YuzuMaix Dock Lite,最简单的功能,只有S1和S2两个按键,一个复位键,再加上LCD屏。 ![微信图片_20231124121623.png](//image.lceda.cn/pullimage/uSCxJkkysNBb4Prruuith4bjKxLzi5gSFNx1z3JL.png) 上层板YuzuMaix Dock Pad,具有V831 Dock的全部功能,WiFi模组选用了RTL8189。 ![微信图片_20231124121630.png](//image.lceda.cn/pullimage/ldPHnNvWeFtB7v1IOycSHHHpH08l9OaVTupwRKf6.png)
设计图
原理图
1 /
PCB
1 /
未生成预览图,请在编辑器重新保存一次
ID Name Designator Footprint Quantity JLCPCB Part Class
1 22pf C1,C4,C10 C0402-NSK 3 C_0603_US
2 22u C2,C3,C5,C7,C12,C13 C0603 NSK 6 C_0603_US
3 10pf C6,C9 C0402-NSK 2 C_0402_US
4 0.1u C8,C11,C15,C16,C17,C18,C19,C20,C21,C22,C23,C24,C25,C29,C30,C31,C34,C42,C43,C49,C50 C0402-NSK 21 C_0402_US
5 1nf C14,C44 C0402-NSK 2 C_0603_US
6 470nf C26,C27,C28 C0402-NSK 3 C_0603_US
7 10u C32,C41 C0603 NSK 2 C_0603_US
8 1u C33,C35,C47,C48,C52,C53 C0402-NSK 6 C_0402_US
9 10uf C36 C0402-NSK 1 C_0603_US
10 100nf C37 C0402-NSK 1 C_0603_US
11 0.1u C38,C39,C40,C51 C0603 NSK 4 C_0603_US
12 2.2u C45,C46 C0402-NSK 2 C_0402_US
13 TF-102-15 CARD2 TF-SMD_TF-102-15 1 TF-102-15
14 1.0T-4P_C145956 CN1 CONN-SMD_1.0T-4P 1 1.0T-4P_C145956
15 B5819W_C8598 D1 SOD-123_L2.7-W1.6-LS3.7-RD-1 1 B5819W_C8598
16 FPC-05FB-24PH20 FPC1 FPC-SMD_24P-P0.50_FPC-05FB-24PH20 1 FPC-05FB-24PH20
17 PH-00039 H1 HDR-TH_16P-P2.54-V-M-R2-C8-S2.54 1 PH-00039 https://atta.szlcsc.com/upload/public/pdf/source/20220406/F1DB147D91851C087208A2A75059C1DC.pdf
18 2.54-1*4P反弯排针 H4 HDR-TH_4P-P2.54-H-M-W10.4 1 2.54-1*4P反弯排针
19 ST7789 H5 HDR-TH_15P-P2.54-V-M-NS 1 Header-Male-2.54_1x15
20 Header-Female-2.54_2x15 H7 HDR-TH_30P-P2.54-V-F-R2-C15-S2.54 1 Header-Female-2.54_2x15
21 Header-Male-2.54_2x15 H8 HDR-TH_30P-P2.54-V-M-R2-C15-S2.54-NS 1 Header-Male-2.54_2x15
22 TF卡座 短体 J2 TFCARD473092651 1 TF卡座 短体
23 镜头座_M12 J6 M12镜头座_JX-NS 1 镜头座_M12
24 2.2uH L1,L2,L3 IND-SMD_L2.0-W1.6 3 CKCS201610-2.2UH/M-N
25 19-217/BHC-ZL1M2RY/3T LED1,LED2 LED0603-R-RD_BLUE-NS 2 19-217/BHC-ZL1M2RY/3T
26 19-217/GHC-YR1S2/3T LED3 LED0603-R-RD_BLUE-NS 1 19-217/GHC-YR1S2/3T
27 S8050-H Q2 SOT-23-3_L2.9-W1.3-P1.90-LS2.4-BR 1 S8050-H
28 AO3400A Q3 SOT-23-3_L2.9-W1.6-P1.90-LS2.8-BR 1 AO3400A
29 680k R1,R12 R0402-NSK 2 R_0402_EU
30 1k R2,R14 R0402-NSK 2 R_0402_EU
31 4.7K R3,R9,R11,R18 R0402-NSK 4 R_0402_EU
32 10k R4,R20,R26,R28,R29,R32,R34,R38,R39,R40,R41,R50,R19,R21,R23,R24 R0402-NSK 16 R_0402_EU
33 150k R5,R10,R15 R0402-NSK 3 R_0402_EU
34 22 R6,R7 R0402-NSK 2 R_0402_EU
35 300k R8 R0402-NSK 1 R_0402_EU
36 75k R13 R0402-NSK 1 R_0402_EU
37 33 R16,R17,R37 R0402-NSK 3 R_0402_EU
38 51k R22 R0402-NSK 1 R_0603_EU
39 5K1 R25,R27,R30,R31,R33,R42,R43 R0402-NSK 7 R_0603_EU
40 4k7 R35,R36 R0402-NSK 2 R_0402_EU
41 KH-2435-CAJ SW2,SW6,SW7 SW-SMD_KH-2435-CAJ 3 KH-2435-CAJ
42 MT3520B U1,U3,U6 SOT-23-5_L3.0-W1.7-P0.95-LS2.8-BR NSK 3 MT3520B
43 SSP6206-28NR U4 SOT-23-3_L2.9-W1.3-P1.90-LS2.4-BR 1 SSP6206-28NR
44 Allwinner V831 U5 QFN-88_L9.0-W9.0-P0.35-BL-EP5.26 1 Allwinner V831
45 25F256 U7 WSON-8_L6.0-W5.0-P1.27-BL 1 FS35ND01G-S1Y2QWFI000
46 CH340X U9 MSOP-10_L3.0-W3.0-P0.50-LS5.0-BL 1 CH340X
47 H7211-18M5R U10 SOT-23-5_L3.0-W1.7-P0.95-LS2.8-BL 1 H7211-18M5R
48 MLX90640 U11 MLX90640 1 MLX90640
49 LP3986-18B3F U12 SOT-23-3_L2.9-W1.6-P1.90-LS2.8-BR 1 LP3986-18B3F
50 MSA301 U13 LGA-12_2X2MM_PITCH0.5MM 1 MSA301
51 SSP6206-15NR U14 SOT-23-3_L2.9-W1.3-P1.90-LS2.4-BR 1 SSP6206-15NR
52 TYPEC-304-BCP16 USB1,USB2 USB-C-SMD_TYPEC-304-BCP16 2 TYPEC-304-BCP16
53 24MHz X1 OSC-SMD_4P-L2.0-W1.6-BL 1 7F24000E10UCG
