丐逻分析仪 使用说明

🛠️ 丐逻 · 丐版多功能逻辑探针

CH55X‑Probe Type‑C迷你测量探针 | 单片机硬件调试神器

📖 项目简介

一款体积小巧、性价比拉满的USB‑CDC迷你多功能调试探针，基于CH55系列USB单片机开发。Type‑C接口同时负责供电与数据通讯，整块迷你PCB高度集成，搭载9种工作测量模式，专为硬件发烧友、嵌入式开发者、电子爱好者用于电路板快速排查。

设备支持在线固件升级功能，后续新功能、BUG修复均可直接更新；固件源码现阶段暂不对外开放，待代码结构整理完毕、功能稳定之后正式放出。

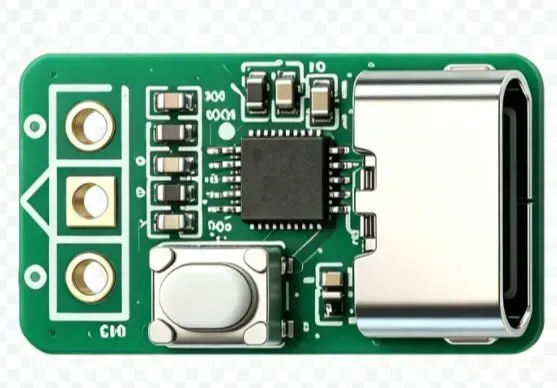

图1：探针硬件实物，Type‑C接口 + 三路镀金探测触点

✨ 全部工作模式

🖥️ 上位机软件演示

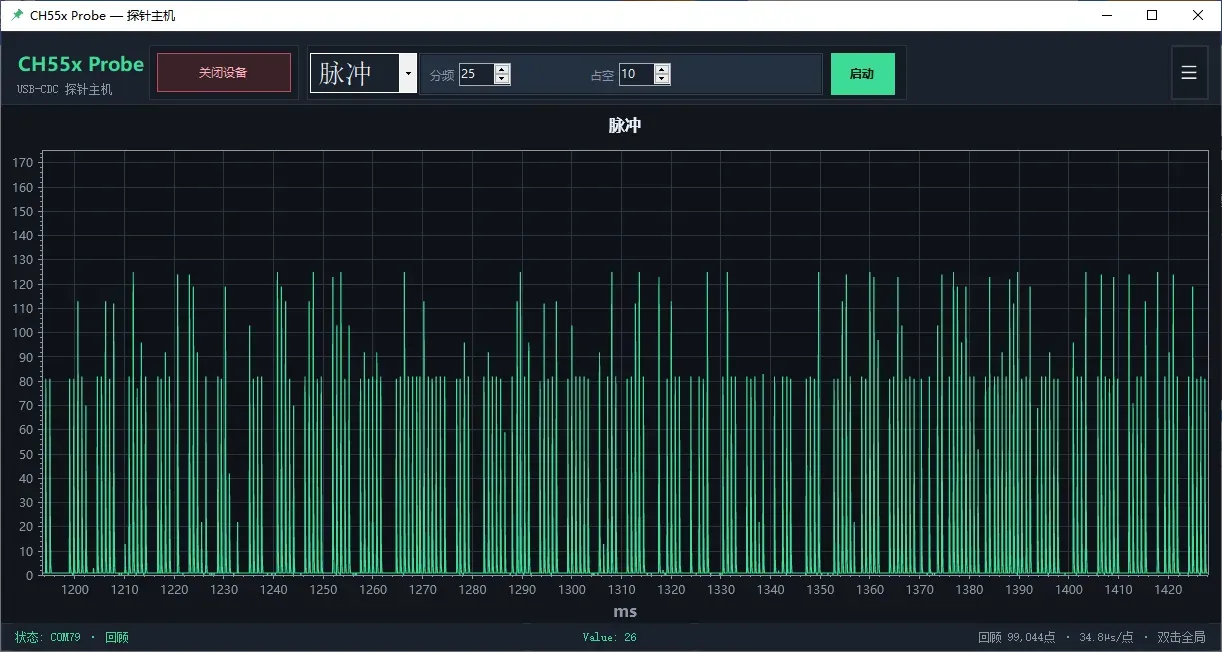

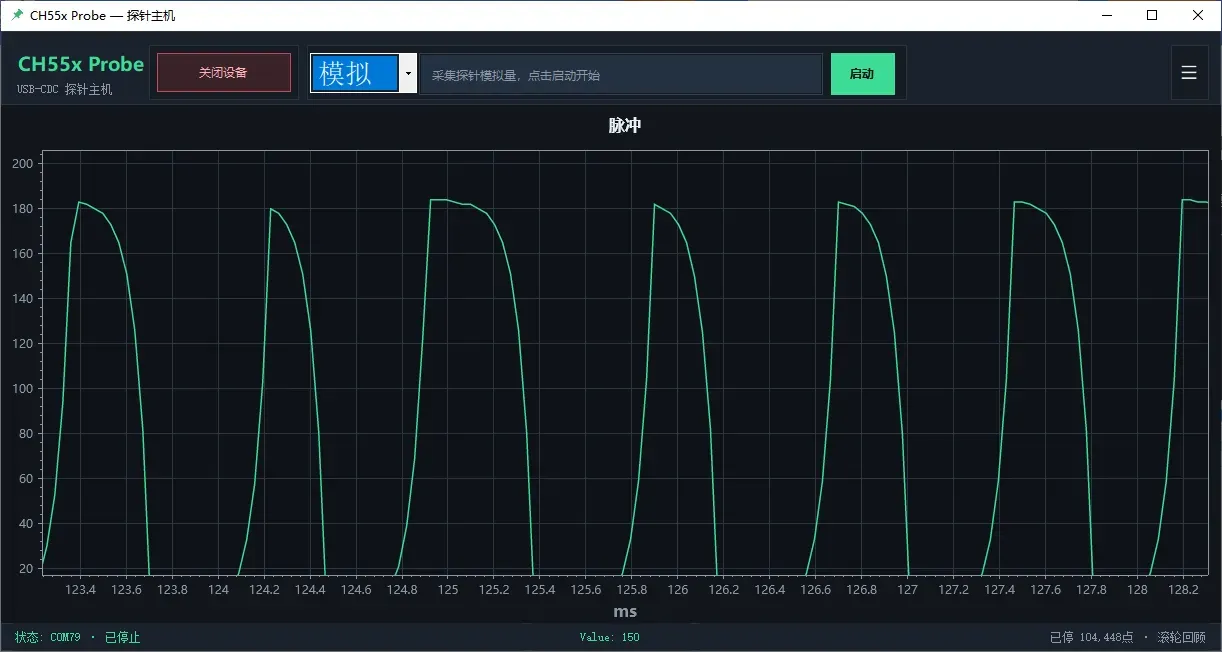

图2：PC上位机波形采集界面，脉冲模式可自定义分频、占空比，支持海量采样点波形回看

📦 硬件参数

• 通讯接口：USB‑Type‑C，USB‑CDC虚拟串口通信
• 测试触点：3路镀金探测焊盘
• 板载实体按键，实现设备快捷操控
• 超小型便携PCB，可适配定制硅胶保护外壳
• 特色功能：支持USB在线固件升级，迭代新增功能
• 配套上位机：CH55x‑Probe可视化波形客户端
• 上位机和设备端均支持无感升级，并持续迭代中
• 复刻首次只需要 按下按钮插入usb即可进入升级模式，在上位机端右上角点升级固件即可将固件更新到最新版本，后面可直接更新

🖥️ 上位机软件功能

专属Windows客户端，可以实时绘制采集波形；脉冲模式下自由调节分频参数、PWM占空比；支持波形历史回看、自定义采样速率，大容量采样缓存，直观观测IO引脚电平变化。

🎯 适用使用场景

• 单片机IO调试、PWM脉冲信号输出测试
• 快速检测电阻、电容、二极管元器件好坏
• 数字电路电平抓取，充当简易逻辑分析仪
• 学生电子制作、DIY硬件、日常电路板维修调试

📂 当前开源资源清单

PCB工程文件｜原理图｜BOM物料清单｜Windows上位机程序
