专业版 电磁V8发动机

简介:这是一个V8发动机模型,使用电磁铁还原内燃机的气缸运动。没有什么实际的用途,可以当个桌面小摆件。

开源协议: CERN Open Hardware License

(未经作者授权,禁止转载)

创建时间: 2022-10-15 12:13:00
更新时间: 2024-02-24 00:39:19
描述

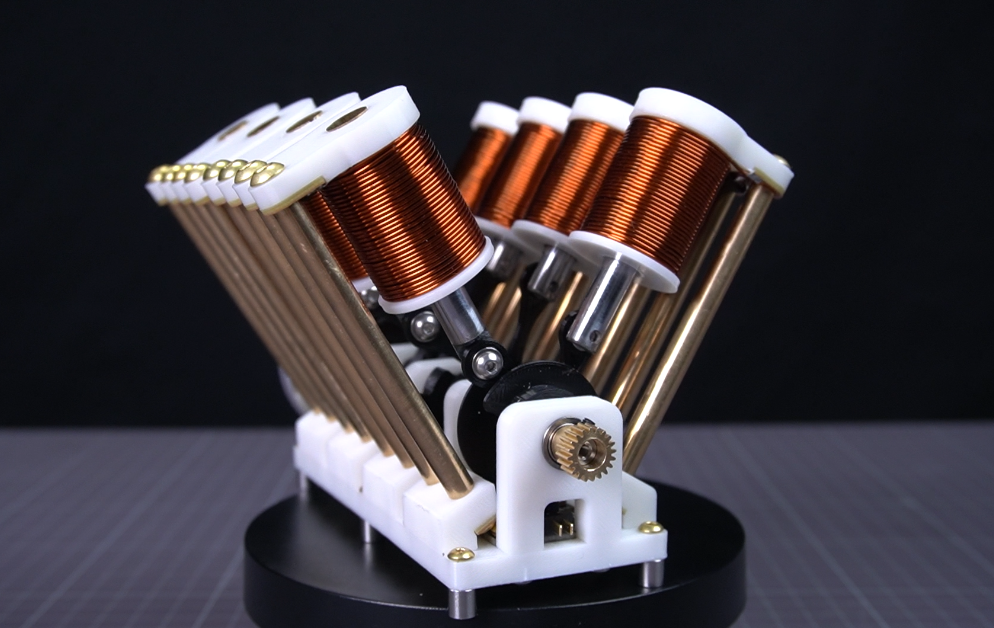

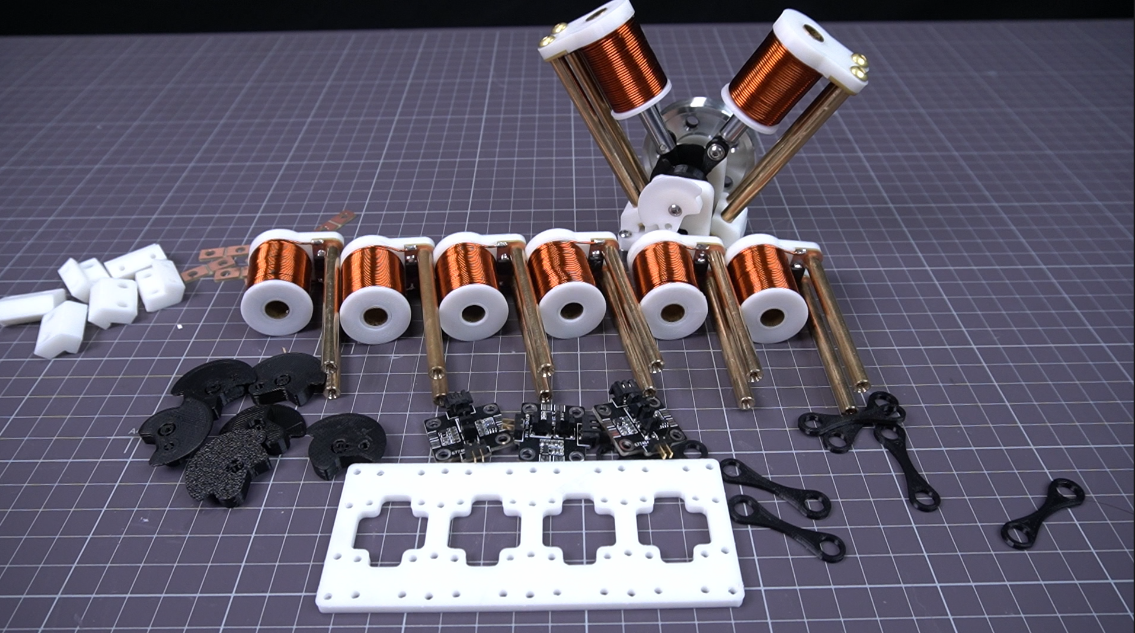

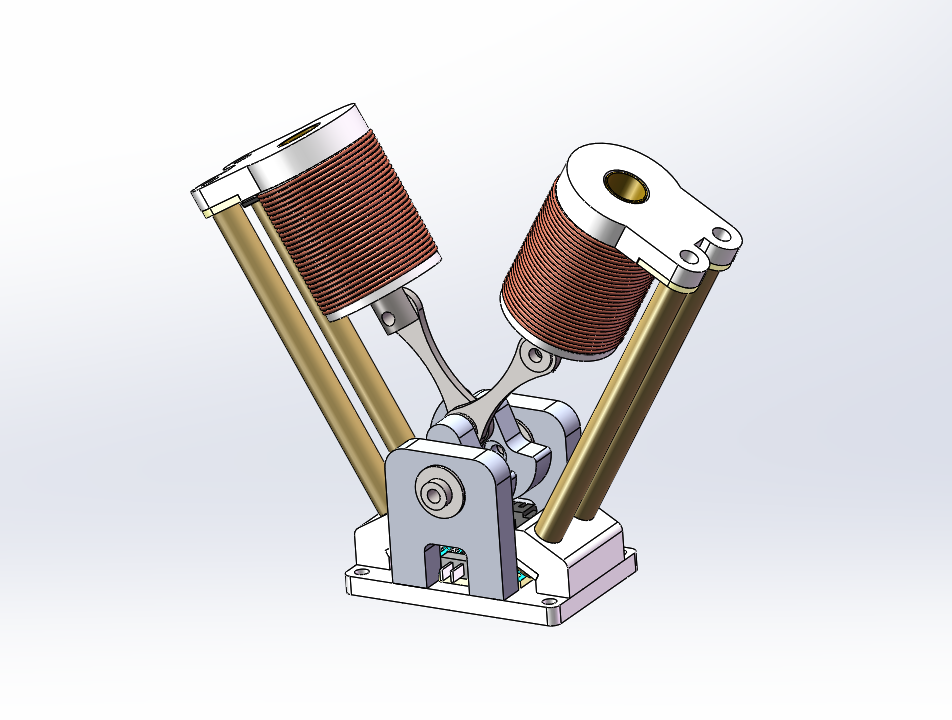

# 介绍 ![Snipaste_2022-11-10_13-22-22.png](//image.lceda.cn/pullimage/nLvHgogyr5FWVlRw8zzk1PR7kgUTiF9PUCvoJoB3.png) 这个发动机模型大部分零件都是3D打印的,除了线圈里面的铜管和光轴需要定制以外其他的都是标准件。线圈需要买漆包线自己绕。 **开源资料包括** * 立创EDA专业版PCB工程 * 3D模型文件(step) * * * _11月21日上传新版本模型文件压缩包(含V2、V8模型,以及光轴加工图纸)_ * * * **介绍视频** [电磁V8发动机_bilibili](https://www.bilibili.com/video/BV1Ze4y1x73G/) # 基本结构 ![V2模型.png](//image.lceda.cn/pullimage/vheEcTrB7qKSZjxE5FPKqqMiDR9uijlzlSZp0kgB.png) 采用模块化设计,最基本的就是V2型,更换不同的底板就可以组合更多缸数。 ![V8模型截图.png](//image.lceda.cn/pullimage/Rdp7PZuC7EMcvqWzCoiYKtTj4q1ZbgbATmePyOLa.png) 这个是视频里面的V8模型 ![Snipaste_2022-11-10_13-13-43.png](//image.lceda.cn/pullimage/q5KPjoYSM4a6zfQZ1TckjQVUbFPr7FQytHuyvzQZ.png) # 器件选型 * [铜柱M4x70mm](https://detail.tmall.com/item.htm?_u=a1r0amg765fe&id=671253827673&skuId=4996638694534&spm=a1z09.2.0.0.4b1e2e8dI1A5kU) * [漆包线0.8mm](https://item.taobao.com/item.htm?spm=a1z09.2.0.0.4b1e2e8dI1A5kU&id=588373087541&_u=a1r0amg744ce) * [飞轮直径50mm](https://item.taobao.com/item.htm?spm=a1z09.2.0.0.4b1e2e8dI1A5kU&id=44024931664&_u=a1r0amg7ba5e) * [铜管外径9mm,壁厚0.3,长度36mm](https://item.taobao.com/item.htm?spm=a1z09.2.0.0.4b1e2e8dI1A5kU&id=549061485059&_u=a1r0amg751f1) * [钢柱M3x6x14mm](https://detail.tmall.com/item.htm?_u=a1r0amg7a224&id=39424553895&spm=a1z09.2.0.0.4b1e2e8dI1A5kU) * [定位销3x14mm](https://detail.tmall.com/item.htm?_u=a1r0amg756d6&id=522002486638&spm=a1z09.2.0.0.4b1e2e8dI1A5kU) * [轴承6x10,3x6mm](https://item.taobao.com/item.htm?spm=a1z09.2.0.0.4b1e2e8dI1A5kU&id=558845796019&_u=a1r0amg7a216) * [铁芯加工](https://item.taobao.com/item.htm?spm=a1z09.2.0.0.4b1e2e8dI1A5kU&id=656730673549&_u=a1r0amg77bf8) * M3,M4螺丝垫片
设计图
原理图
1 /
PCB
1 /
未生成预览图,请在编辑器重新保存一次
工程视频/附件
序号 文件名称 下载次数
1

3D模型.zip

1083
2

电磁发动机.zip

890
