标准版智慧实验室管理系统-主机

STM单片机

4.3k
26
32
44

简介：智慧实验室管理系统，支持nfc刷卡识别授权，远程控制指定工位电源；内建安全报警系统；支持数据控制联网；使用PLC模块无需布线。

开源协议: CC-BY 3.0

工程来源: 克隆自智能实验室-主机

创建时间： 2020-11-07 11:33:09

更新时间： 2023-04-24 20:03:41

描述

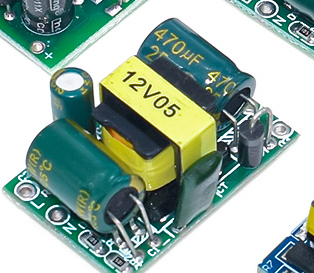

# 智慧实验室管理系统上下位机设计，需要配套下位机，在另一个开源工程里。 ## 亮点： 1. 支持nfc刷卡识别授权人员，通过继电器控制门锁，记录考勤数据，远程给对应工位供电断电。 2. 内建可燃气体传感器和温度传感器。 3. 支持esp芯片数据上传下载，远程控制、读取记录。 4. 使用PLC模块通过电力线传输数据，无需布线，方便快捷。 5. AC220V供电，一线通，布线整齐美观。 6. 可选oled显示屏，展示刷卡信息和当前状态。 *** 使用模块：标准的继电器，f103小系统板就不介绍了哈 RC522 rfid读卡器 ![image.png](//image.lceda.cn/pullimage/voDCP7vx5uheEiawaT365mjCPrztsfH9vbHOtPjG.png) 220v转12v模块 ![image.png](//image.lceda.cn/pullimage/XgGex3Dawyi74CClsPwgXYlc9IqTRHdq4eguuzQA.png) plc模块东软ES1642 ![image.png](//image.lceda.cn/pullimage/GgIJltnbGuOVihv3IAH6AaX6s6jKRhHJiOyb74OI.png) MQ-2可燃气体传感器 ![image.png](//image.lceda.cn/pullimage/TrkHWD4ArK34Gm62pUTDfbQHCTOXI1kqkeg52vtr.png) *** 来源：自己做的20年的科技立项，毕业了分享

设计图

原理图

（ 1 / ）

main copy
在编辑器中打开

PCB

（ 1 / ）

main
在编辑器中打开
001
在编辑器中打开

暂无

BOM

BOM下载在立创商城下单

ID	Name	Designator	Footprint	Quantity
1	F103C8T6核心板	U6	F103C8T6核心板 2*20排针	1
2	471KD10	R1	RES-TH_L12.5-W4.8-P7.50-D1.2-S3.40	1
3	4.7k	R6	R1206	1
4	1.5k	R5	R1206	1
5	11-21/G6C-FN2P2B/2T	LED1	LED1206-R-RD	1
6	WJ2EDGR-5.08-3P	CN1	CONN-TH_3P-P5.08_WJ2EDGR-5.08-3P	1
7	78M05	U10	TO-252-2_L6.5-W6.1-P4.58-LS10.0-TL	1
8	CONN-TH_2P-P5.00	P1	CONN-TH_2P-P5.00	1
9	ESP-01S	U5	ESP-01S	1
10	30K	R9	RES-ADJ-TH_VZ067TL1B202	1
11	MQ-2	U7	SENSOR-TH_MQ-2	1
12	12V04	U2	12V04	1
13	0	C7,C19,C9,C11,C14,C15,C16,C12,C2,C21,C13,C20,C1,C18,C17,C3,C5,C4,C6,C8,C10	C0603	21
14	HNB09A03	BUZZER1	BUZ-TH_BD9.0-P5.00-D0.6-FD	1
15	AH1117CLTR33	U3	SOT-223_L6.7-W3.5-P2.30-BR	1
16	rfid	J9	HDR-M-2.54_1X8	1
17	DS18B20	U9	TO-92-3_L4.9-W3.7-P1.27-L	1
18	LM393	U8	SOP-8_L4.9-W3.9-P1.27-LS6.0-BL	1
19	4.7K	R8	R0805	1
20	S8050_C8327	Q1	TO-92-3_L4.9-W3.7-P1.27-L	1
21	dc-sel	J1	HDR-M-2.54_1X3	1
22	200	R7	R0805	1
23	HDR-M-2.54_1x20	J4,J5	HDR-M-2.54_1X20	2
24	1N4007	D1	DO-41_BD2.4-L4.7-P8.70-D0.9-RD	1
25	0.1k	R4	R0805	1
26	1k	R2,R3	R0805	2
27	SRD-12VDC-SL-C	RELAY1	RELAY-TH_SRD-XXVDC-XL-C	1
28	HDR-M-2.54_1x4	J2,J3	HDR-M-2.54_1X4	2
29	uart3-plc	J7	HDR-M-2.54_1X4	1
30	oled	J8	HDR-M-2.54_1X4	1
31	uart1-esp	J6	HDR-M-2.54_1X4	1
32	EastSoft-ES1642-C	U4	EASTSOFT_ES1642-C	1
33	DC-002-2.0A-1.3	DC1	DC-IN-TH_DC-002-2.0A-1.3	1
