AI桌面机器人
Echo

📒 简介

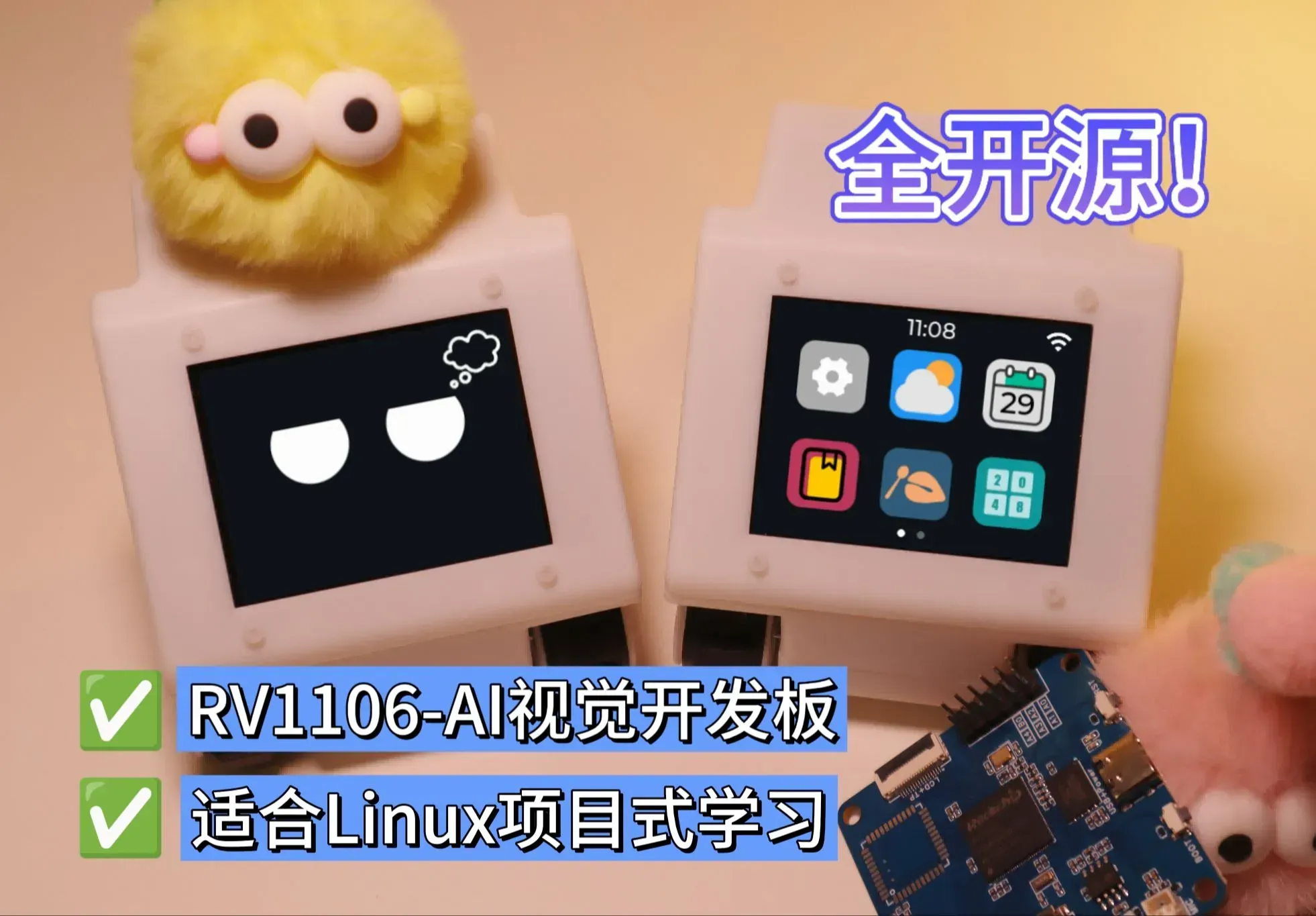

这可能是你见过最硬核的，功能最全的AI桌面机器人~

如果深入学习，可以掌握的知识如下：

🤖 功能展示

部分界面展示如下（功能太多就不全部展示了）：

📁 系统组成

系统框图如下图所示，主控芯片RV1106，SDK使用的更改的luckfox-pico的SDK，图形库使用的LVGL。WIFI使用的SDIO接口，使用的RTL8723BS；屏幕使用的2.4寸触摸屏，存储介质可以自行选择使用SD卡或者板上的NAND Flash。具体的内容详见原理图。

📑 功能说明

各个历史版本实现的功能如下表所示：

1. LCD使用的2.4寸屏幕，SPI ST7789V，触摸为IIC FT6336U，触摸屏幕型号为P024C128-CTP；
2. LVGL菜单可以自行按照仓库代码的范式自行添加内容；
3. 小电视功能暂时就只是一个ffmpeg的一个演示；
4. 游戏参考延续了OV-Watch智能手表的一些游戏的逻辑；
5. AI聊天采用websocket与服务器（你的电脑），进行通信，由于RV1106是单核A7算力不够，所以AI聊天的相关模型推理等放到了Server端，详细见Server端的Python代码，当然，为了照顾不想搭建环境的同学，打包好了一个Server的exe可执行文件，可以自行下载到window电脑运行，作为服务器；
6. 意图理解，这个是用谷歌的FastText模型进行文字的分类任务，还是深度学习那一套；
7. 供电暂时只有TypeC供电，后续可加入电池提高空间自由度

🔨 硬件介绍

Echo-Mate的核心板，硬件框图如下所示：

具体的细节这里不做赘述，详见工程的原理图和PCB。原理图很多地方就是参考RV1106的官方设计手册等资料进行的外围电路设计，如果不想做驱动板不想打外壳，直接打这个RV1106核心板，在核心板上做开发也是可以的。

注意，硬件例如CSI摄像头等地方，需要差分走线，详见PCB的网络差分对。

Echo-Mate AI桌面机器人的“腿”，也就是电机驱动板，使用TC118S驱动减速电机，逻辑比较简单，这里也不再过多赘述。

💻 软件介绍

1. 工程的软件框架介绍

   Echo-Mate的软件框架如下图所示，Middleware用到较多的包，在仓库的buildroot默认设置已经设置好了，如果需要加库请自行操作。

   这里只对大概框架进行说明，具体的代码细节需要在仓库中自行学习。仓库中都写有README，有详细的如何编译，如何烧录，请仔细看！



   1. UI层使用LVGL，PageManager仍然使用栈，进行多页面的管理，相比之前的OV-Watch手表项目，这个项目中的PageManager更加完善，可以直接使用char字符来注册和查询页面，相比直接用变量更加方便管理，开源界面空间有限不过多赘述。详细可以到手册或者代码去看。
   2. UI层中，创建APP的逻辑就是，进入页面后，开启一个线程运行APP，主线程还是UI线程，详细内容见仓库代码，例如：

      // 创建并初始化Application对象
      void* create_aichat_app(const char* address, int port, const char* token, const char* deviceId, const char* aliyun_api_key, int protocolVersion, int sample_rate, int channels, int frame_duration) {
          auto* app = new Application(std::string(address), port, std::string(token), std::string(deviceId), std::string(aliyun_api_key), protocolVersion, sample_rate, channels, frame_duration);
          return static_cast(app);
      }

      int start_ai_chat(const char* address, int port, const char* token, const char* deviceId,
                        const char* aliyun_api_key, int protocolVersion, int sample_rate,
                        int channels, int frame_duration) {

          .....省略此处.....
          pthread_mutex_lock(&running_mutex);
          // 创建应用
          app_instance = create_aichat_app(address, port, token, deviceId, aliyun_api_key,
                                           protocolVersion, sample_rate, channels, frame_duration);
          pthread_mutex_unlock(&running_mutex);
          .....省略此处.....

          return 0;
      }


   3. 业务层，就是这些APP的实际实现的具体功能了，例如UI中AI Chat聊天APP的功能，或者AI相机，yolov5的推理，这些运行的结果可以在UI层进行显示，即UI层与具体业务层进行交互。
   4. DeskBot_demo的目录结构说明

      DeskBot_demo/
      ├── bin/                   # 可执行文件
      ├── build/                 # build缓存
      ├── common/                # 通用层
      │   ├── sys_manager/       # 开发板硬件对应的管理
      │   └── xxx_manager/       # xxx对应的管理
      ├── conf/                  # 系统设置
      ├── gui_app/               # UI层的软件
      │   ├── common/            # UI层扩展lib
      │   ├── font/              # UI字体
      │   ├── images/            # UI图片
      │   ├── pages/             # UI层主要pages
      │   └── ui.c/h             #
      ├── lvgl/                  # lvgl核心组件
      ├── utils                  # 其他
      ├── lv_conf.h              # lvgl设置
      └── main.c


2. AI Chat聊天原理介绍

   AI Chat的原理图如下图所示。snowboy在开发板部署，作热词唤醒；FSMN-VAD模型实现语音活动端点识别；SenceVoice作语音转文字ASR；CosyVoice作文字转语音TTS；FastText作意图识别，即做文本的多分类任务。为什么不参考小爱同学使用bert进行分类任务, 是因为bert要针对特定任务做微调,我电脑有点带不动>.< 。
   注意：这些模型都是在你的电脑运行的，相当于你的电脑作为服务器。



   由于RV1106开发板是单核A7的，算力不是很够，没有办法在本地运行sherpa-onnx或sherpa-ncnn，会导致无法实时的进行语音识别，之前为了实现本地ASR，试过运行模型 zipformer，RTF(Real-Time Factor)非常高，都超过1了，完全无法实现实时的语音识别，所以本地部署方案直接否决。



   因此采用如下图所示的方法，电脑端（或者你有其他好的做服务器也行）作为服务器Server，开发板作为Client。具体的websocket的数据传输协议详见手册或者github中的AIchat_demo说明。



   除了CosyVoice和DeepSeek，其他模型都是部署到电脑本地，为了照顾没有GPU的同学，Server中的的生成式模型，CosyVoice和DeepSeek，调用的API，因为没有卡想要效果好就很慢。当然有GPU的同学有卡的同学，可以完全实现部署到电脑本地~

   AI Chat的具体的工作流程如下图所示：



   如果意图识别想要增加其他意图例如跳舞等，可以自行收集数据，按照Server文件夹中的数据格式数据，然后进行训练得到自己的模型即可。注意，训练前请先试用jieba分词，已经写好了cutdata.py，自行按照规范操作即可。



       前方直行	__label__MoveForward
       向后挪一点	__label__MoveBackward
       好的，谢谢你，再见！	__label__TalkEnd
       往前进一点	__label__MoveForward
       请向右移动	__label__MoveTurnRight
       ...此处以下省略...


3. 智能相机YOLO Camera原理介绍

   这里的YOLO相机为了方便直接使用的nihui大佬的OpenCV-Mobile, 使用 opencv-mobile 捕获摄像头图像的方式较为方便，但是失去了 VI 组件和 VPSS 组件的硬件加速，在性能上有明显损失，如果想要帧率更高，可以基于VI, VPSS进行图像捕获。



   我已经编译好了适配Echo开发板的opencv-mobile包（与luckfox-pico相同，只是白名单需要改一下然后重新编译），可以直接拿去使用，这里不再赘述，东西太多了。

   YOLO相机具体实现的流程如下图（参考Luckfox-pico例程）：



4. 其他原理介绍
   更多软件细节，请到代码仓库中自行学习。例如：基本的数据结构堆栈链等，通信协议，C++状态机，C++设计模式，多线程管理，如何部署RKNN调用NPU，如何进行数据处理与模型训练等等。
   注意：天气和自动获取时间需要连接WIFI，地理地区对应的adcode城市代码已经放在附件的excel表中。

🔨 3D打印外壳介绍

可以直接拿到打包好的文件进行光固化打印即可，直接在立创3D打印下单，外壳的配件和组装好的图片如下所示：

📥 复刻指南

1. 需要的物料如下：

   • Echo核心板（BOM参见原理图，注意WIFI模块是RTL8723BS模块）
   • 3D打印外壳（去立创3D打印即可，注意主动轮和从动轮，都要打两份）
   • 焊接工具，焊接软线等
   • 螺丝螺母若干, 马达，双面胶等，详见附件配件表pdf

2. 复刻需要的开发环境如下：

   • windows电脑一台
   • USB连接线
   • SD卡, 读卡器
   • usb转ttl串口模块
   • RK瑞芯微驱动助手
   • RK瑞芯微烧录工具
   • MobaXterm

3. 深入学习需要的开发环境如下：

   • Ubuntu22.04
   • python环境（python=3.10）
   • 以及带脑子，会查资料~

这里会简单说明一些固件烧录和程序执行，详细内容见手册。

1. 固件烧录：
   附件中上传了SD卡上的buildroot固件，由于只能上传50M的包，所以将多个part01-03全选然后解压缩即可。以下是简易的烧录示意：
   首先格式化SD卡(可以使用SD Card formatter)，然后使用RK瑞芯微烧录工具进行烧录，烧好插上开发板即可。注意，使用SD卡作为存储介质启动，需要保证NAND Flash为空内容！



   NAND FLASH的烧录和擦除方法可以详见手册。

2. 开发板使用：

   1. 登录，可以使用串口登录和SSH登录（USB虚拟网卡）
   2. WIFI连接，时区设置, 文件传输等，详见手册
   3. 默认登录用户和密码为：

   登录账号: root
   登录密码: root


3. 程序执行：
   首先解压附件中的bin.rar，然后把bin文件夹传到开发板中，然后vi更改system_para.conf, 需要更改AI_Chat_Server地址为同网络下运行server的电脑地址，可通过ipconfig命令查看，开发板和电脑互ping一下就知道了；
   还需要更改高德的api_key，用于访问天气；以及需要更改阿里云百炼的api_key。这两个key都需要注册一下，应该都是个人用户免费的。
   想要正常访问天气等，需要连接WIFI哦，连接WIFI的指令可以看手册，或者网上搜~





   然后再进入bin文件夹内，执行main即可，注意必须进入bin文件夹中执行，因为有各种文件依赖:

   cd ./bin
   chmod +x ./main
   ./main




   如果想要正常运行聊天功能，还需要在电脑上运行Server服务，如果有python环境的可以参考仓库按照Server环境搭建与运行搭建环境然后运行即可。ctrl+C可中断程序.

   python ./main.py --access_token="123456"




   如果不想搭建环境不想用python，这里也打包好了.exe可执行文件（有点大2个G），直接运行即可，运行方式如下：
   解压完AiChatServer-Win-exe-V1.0.rar, 进入main文件夹，然后在这个文件中进入cmd，运行即可. ctrl+双击C可中断程序.

   .\main.exe --access_token="123456"




   Server打包好的exe百度网盘：
   AiChatServer-Win-exe-V1.1.rar 网盘链接: https://pan.baidu.com/s/1_s_79DHZS9EZjnfybqlNJw?pwd=r7f7 提取码: r7f7

4. 3D外壳装配：
   详见附件的复刻视频或者B站视频~

📑 课后作业

有能力的同学可以完成以下作业，我会大致给出解决的方向：

1. 整体：熟悉整个工程包括软件和硬件 （基本项）
2. 硬件：自行更改核心板，加入EMMC作为存储介质 （困难）
3. 软件：在LVGL菜单添加一个简单的APP，例如定时器, 可以参考之前手表项目的逻辑实现 （简单）
4. 软件：不使用Opencv-mobile, 使用VI,VPSS组件进行捕获图形, 试下提高帧率 （中等）
5. 软件：在意图识别中加入一个意图分类，例如增减屏幕亮度 (复杂)
   (目前有的意图只有: 前后左右运动，以及对话结束说拜拜)
6. 驱动：是否可以实现DRM驱动ST7789V屏幕，目前使用的fb，可以参考网上的tinydrm的移植 （困难）
7. 驱动：修改设备树，使能和禁止蓝色的LED （简单）
8. 其他...

🔗 参考资料

[1] luckfox rkmpi学习指南
[2] 新一代kaldi（k2-fsa）sherpa-onnx
[3] FunASR
[4] SenceVoice
[5] SenceVoice论文
[6] CosyVoice
[7] FastText
[8] OpenCV-Mobile
[8] 小智ESP32
