VORON V0 下位机加集线板
857
0
0
0
简介
VORON V0.1专用 集线板位下位机 RP2040 KLIPPER
简介：VORON V0.1专用 集线板位下位机 RP2040 KLIPPER开源协议
：GPL 3.0
(未经作者授权，禁止转载)创建时间：2023-11-21 04:31:20更新时间：2024-02-27 01:27:54
描述
VORON V0.1专用 集线板位下位机 RP2040 KLIPPER

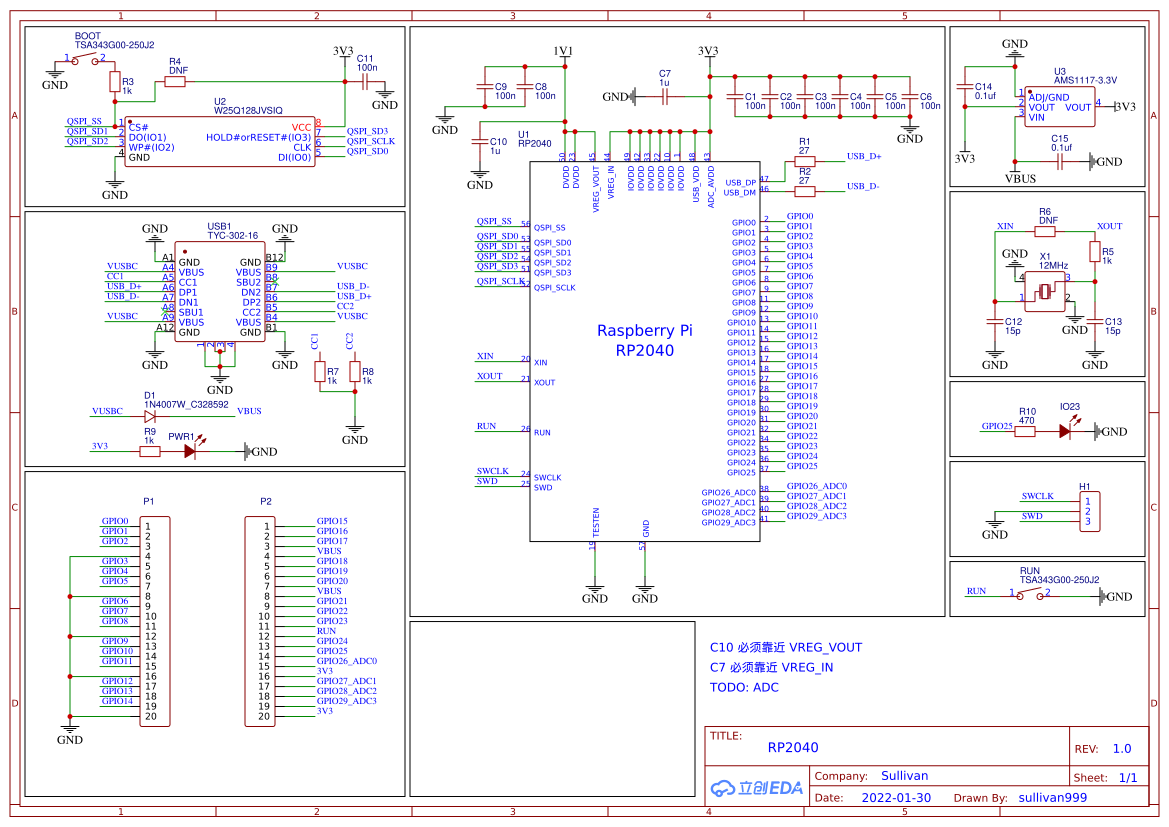

原理图只有RP2040部份，没画完整，不用看
驱动仅支持带UART的驱动（如2208 2209 2225 2226等）
USB有两个口，但是是同一个线路的，只能用一个，可以用棒子直插或者用USB A口转PH2.0接口
集线板处用错接口，多了两个空脚，如下图
BOM
| ID | Name | Designator | Footprint | Quantity |
|---|---|---|---|---|
| 1 | TSA343G00-250J2 | BOOT,RUN | SW-SMD_L4.0-W2.9-LS5.0 | 2 |
| 2 | 100n | C1,C2,C3,C4,C5,C6,C8,C9,C11 | C0603 NSK | 9 |
| 3 | 1u | C7,C10 | C0603 NSK | 2 |
| 4 | 15p | C12,C13 | C0603 NSK | 2 |
| 5 | 0.1uf | C14,C15 | C0603 NSK | 2 |
