Usb 转四路TTL

3个月前

简介:这个模块实现USB转4路TTL,方便嵌入式人员调试的工具

开源协议:

  • 511
  • 1
  • 1

描述

1、产品想法

         本人也是技术人员经常在调试的时候需要观察串口数据,而且希望同时检测多路 TX的数据,以前都是要插多个USB转串口,现做了一款 USB转4路纯硬件串口工具方便广大嵌入式工程师调试。

2、产品参数



3、购买链接

https://item.taobao.com/item.htm?spm=a2oq0.12575281.0.0.16851deb5TY7xi&ft=t&id=625922890793

淘宝链接

文档

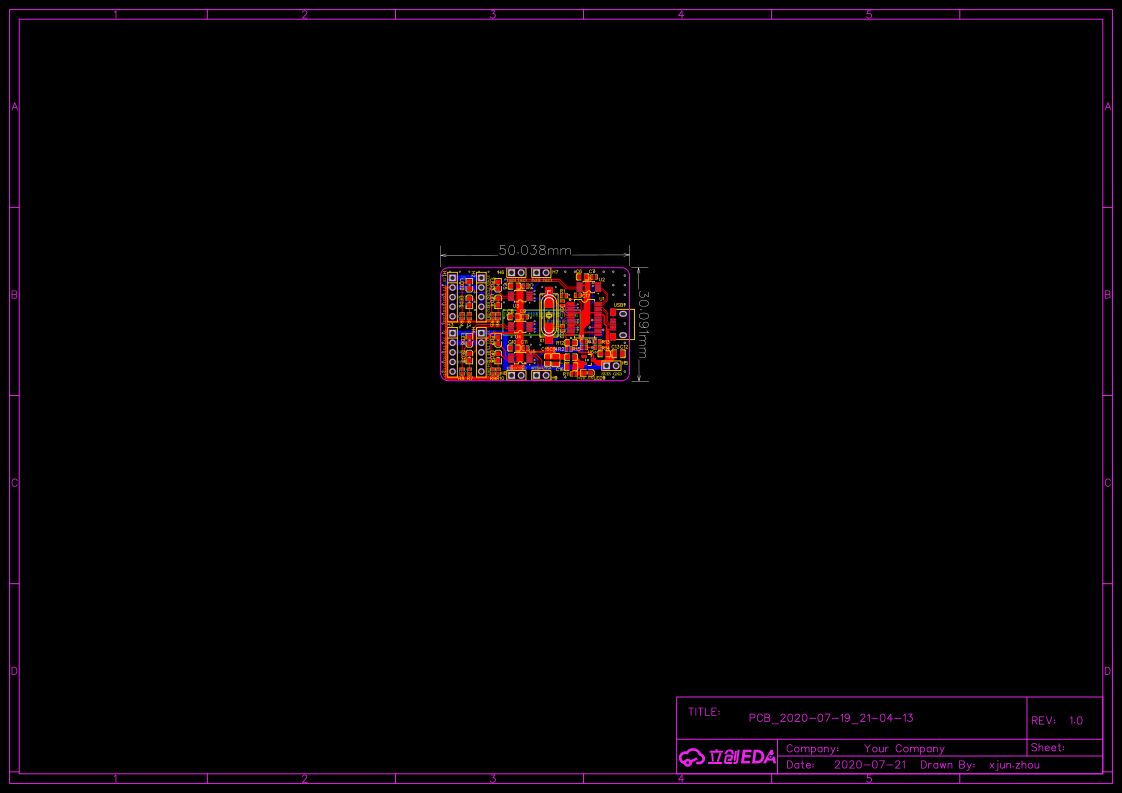

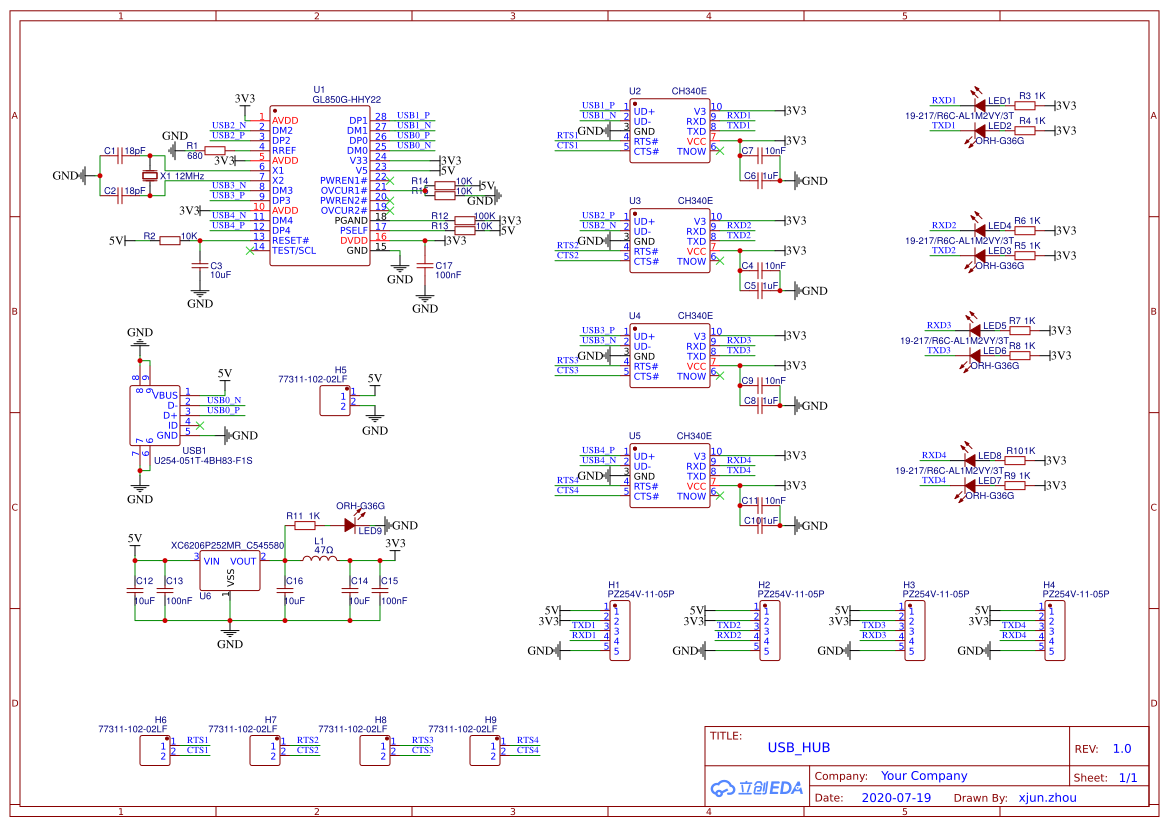

PCB_2020-07-19_21-04-13

在编辑器中打开

BOM

ID Name Designator Footprint Quantity BOM_Manufacturer Part BOM_Manufacturer BOM_Supplier BOM_Supplier Part
1 680 R1 R0402 1 AC0402FR-07680RL YAGEO LCSC C227187
2 100K R12 R0402 1 0402WGF1003TCE UniOhm LCSC C25741
3 10uF C3 C0603 1 CL10A106MO8NQNC SAMSUNG LCSC C92487
4 ORH-G36G LED2,LED3,LED6,LED7,LED9 LED0603-R-RD 5 ORH-G36G Orient LCSC C205443
5 12MHz X1 HC-49S_L11.4-W4.8 1 X49SM12MSD2SC YXC LCSC C14871
6 18pF C1,C2 C0402 2 GRM1555C1H180GA01D MuRata LCSC C81217
7 19-217/R6C-AL1M2VY/3T LED1,LED4,LED5,LED8 LED0603-R-RD 4 19-217/R6C-AL1M2VY/3T EVERLIGHT LCSC C72044
8 U254-051T-4BH83-F1S USB1 MICRO-USB-SMD_U254-051T-4BH83-F1S 1 U254-051T-4BH83-F1S XKB Enterprise LCSC C397452
9 47Ω L1 L0603 1 GZ1608D470TF Sunlord LCSC C83207
10 10nF C7,C4,C9,C11 C0402 4 0402B103K500 WTC LCSC C83062
11 10uF C12,C14,C16 C0805 3 CL21A106KPFNNNE SAMSUNG LCSC C17024
12 GL850G-HHY22 U1 SSOP-28_L10.2-W5.3-P0.65-LS7.8-BL 1 GL850G-HHY22 GENESYS LCSC C136617
13 1uF C5,C6,C8,C10 C0603 4 CL10F105ZP8NNNC SAMSUNG LCSC C84710
14 XC6206P252MR_C545580 U6 SOT-23-3_L2.9-W1.6-P1.90-LS2.8-BR 1 XC6206P252MR UMW(Youtai Semiconductor Co., Ltd.) LCSC C545580
15 100nF C17 C0402 1 CL05A104KA5NNND Samsung Electro-Mechanics LCSC C424365
16 10K R2,R13,R14,R15 R0402 4 0402WGJ0103TCE UniOhm LCSC C25531
17 77311-102-02LF H5,H6,H7,H8,H9 HDR-TH_2P-P2.54-V 5 77311-102-02LF Amphenol ICC LCSC C180247
18 1K R3,R4,R6,R5,R7,R8,R10,R9,R11 R0402 9 RC-02W1001FT Guangdong Fenghua Advanced Tech LCSC C226166
19 100nF C13,C15 C0603 2 0603F104M500NT FH LCSC C42998
20 CH340E U2,U3,U4,U5 MSOP-10_L3.0-W3.0-P0.50-LS5.0-BL 4 CH340E WCH LCSC C99652
21 PZ254V-11-05P H1,H2,H3,H4 HDR-TH_5P-P2.54-V-M 4 PZ254V-11-05P XFCN LCSC C492404

展开

工程附件

登录注册之后才可以进行评论操作
工程所有者当前已关闭评论
征集令发布者当前已关闭评论
全部评论 1

Swish

四路串口都是用的同一种芯片,接到电脑上不好区分的吧,建议换不同型号的芯片
