STC12C5A60S2核心板

1年前

简介:基于STC12系列单片机的最小系统板,板载USB转串口。

开源协议: GPL 3.0

  • 1437
  • 4
  • 13

描述

STC12C5A60S2核心板

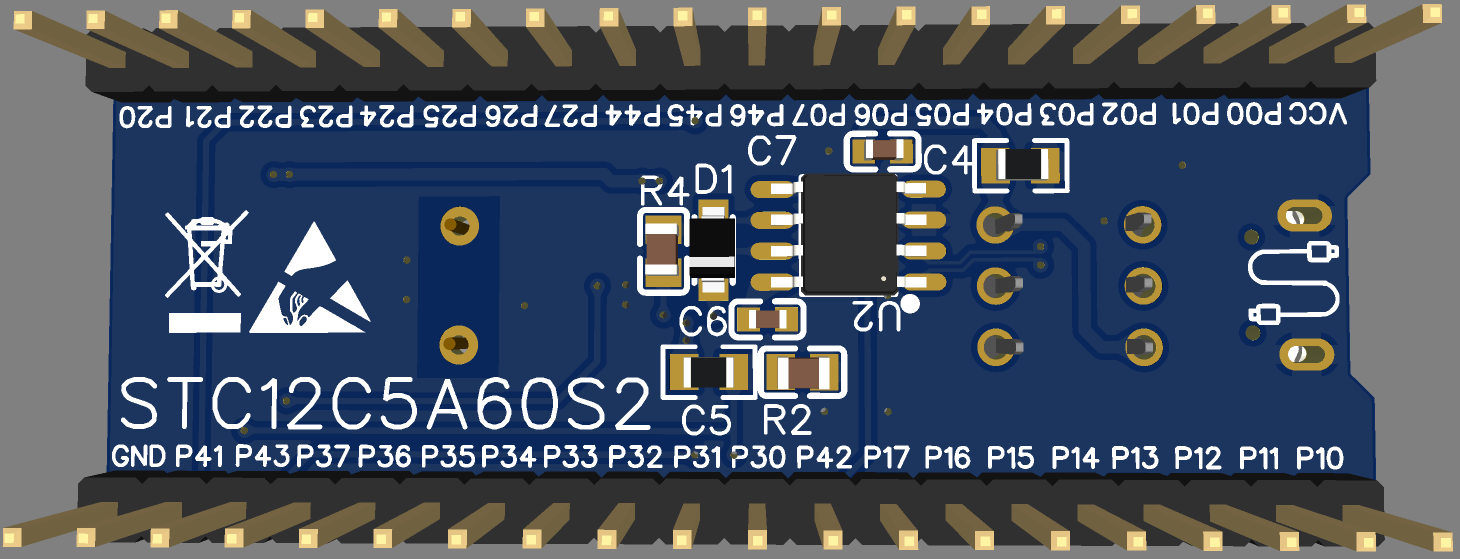

  • 基于STC12C5A60S2芯片,板子集成CH330串口,晶振及上电复位电路,尺寸宽:30mm长:52.3mm,可以插到DIP40的芯片座子和面包板上。
  • 有两个LED一个是电源指示,另一个是用户LED使用P4.0口。
  • USB的信号线采用差分布线。
  • 实物图为优化前的样板。
  • 程序使用KEIL5编译。
  • 如果下载程序有问题,请将D1和R4去掉短接重试。
  • DRC有两个错误是usb通孔距焊盘过小引起,库问题,暂时没有解决办法,但是不影响使用。

3D图


实物图


文档

51开发板

在编辑器中打开

BOM

ID Name Designator Footprint Quantity BOM_Manufacturer Part BOM_Manufacturer BOM_Supplier BOM_Supplier Part
1 CH330N U2 SOP-8_150MIL 1 CH330N WCH LCSC C108996
2 K2-1187SQ-A4SW SW1 KEY-5.2*5.2 1 K2-1187SQ-A4SW HRO LCSC C92584
3 11.0592MHz X1 OSC-S49S 1 49S-11.0592-20-20-20/A Suzhou Liming Elec LCSC C240915
4 XKB8080-Z SW2 SW-TH_6PIN-L8.00-W8.00 1 XKB8080-Z XKB Enterprise LCSC C318860
5 100nF C3,C6,C7 C0603 3 0603B104K500NT FH LCSC C30926
6 10uF C4,C5 0805 2 CL21A106KAYNNNE SAMSUNG LCSC C15850
7 22pF C1,C2 C0805 2 0805CG220J500NT FH LCSC C24658
8 1.5K R1 R0603 1 RS-03K152JT Guangdong Fenghua Advanced Tech LCSC C118361
9 1.5K R3 C0805 1 RS-03K152JT Guangdong Fenghua Advanced Tech LCSC C118361
10 180 R4 C0805 1 0805W8J0181T5E UniOhm LCSC C1339
11 B5819W D1 SOD-123 1 B5819W Hottech LCSC C181206
12 STC12C5A60S2-35I U1 LQFP-44_10X10X08P 1 STC12C5A60S2-35I STC LCSC C8696
13 Header-Male-2.54_1x20 J1,J2 单片机最小系统板排针 2 2.54mm 1*20PHeader BOOMELE LCSC C50981
14 ORH-R36A(0.6T) LED1,LED2 LED-0603 2 ORH-R36A(0.6T) Orient LCSC C205445
15 micro 5PBoard5.9 USB1 MICRO-USB-5P_2MM*0.45MM 1 micro 5PBoard5.9 ValuePro LCSC C40953
16 10K R2 C0805 1 0805W8J0103T5E UniOhm LCSC C25612

展开

工程成员

登录注册之后才可以进行评论操作
工程所有者当前已关闭评论
征集令发布者当前已关闭评论
全部评论 4

yacter

@haoyufang  串口隔离的二极管问题已修复

2020-06-26 21:13:35
回复

yacter

@haoyufang  是的,终于有人指出这个错误了,目前本人没时间更改,有时间话会更新一下

2020-06-07 17:30:11
回复

haoyufang

你好,那个TXD处肖特基二极管的方向是不是画反了?照着你的图焊接了,LED2在不论SW2是否按下时都会亮,查了下资料因为CH330N的TXD会给单片机反向供电导致不能冷启动。反接之后就正常了

2020-06-07 16:30:38
回复
