标准版 极限MP26028充电模块
简介:极限MP26028充电模块
开源协议: GPL 3.0
兼容MP2602
预设500ma电流,截至44ma。

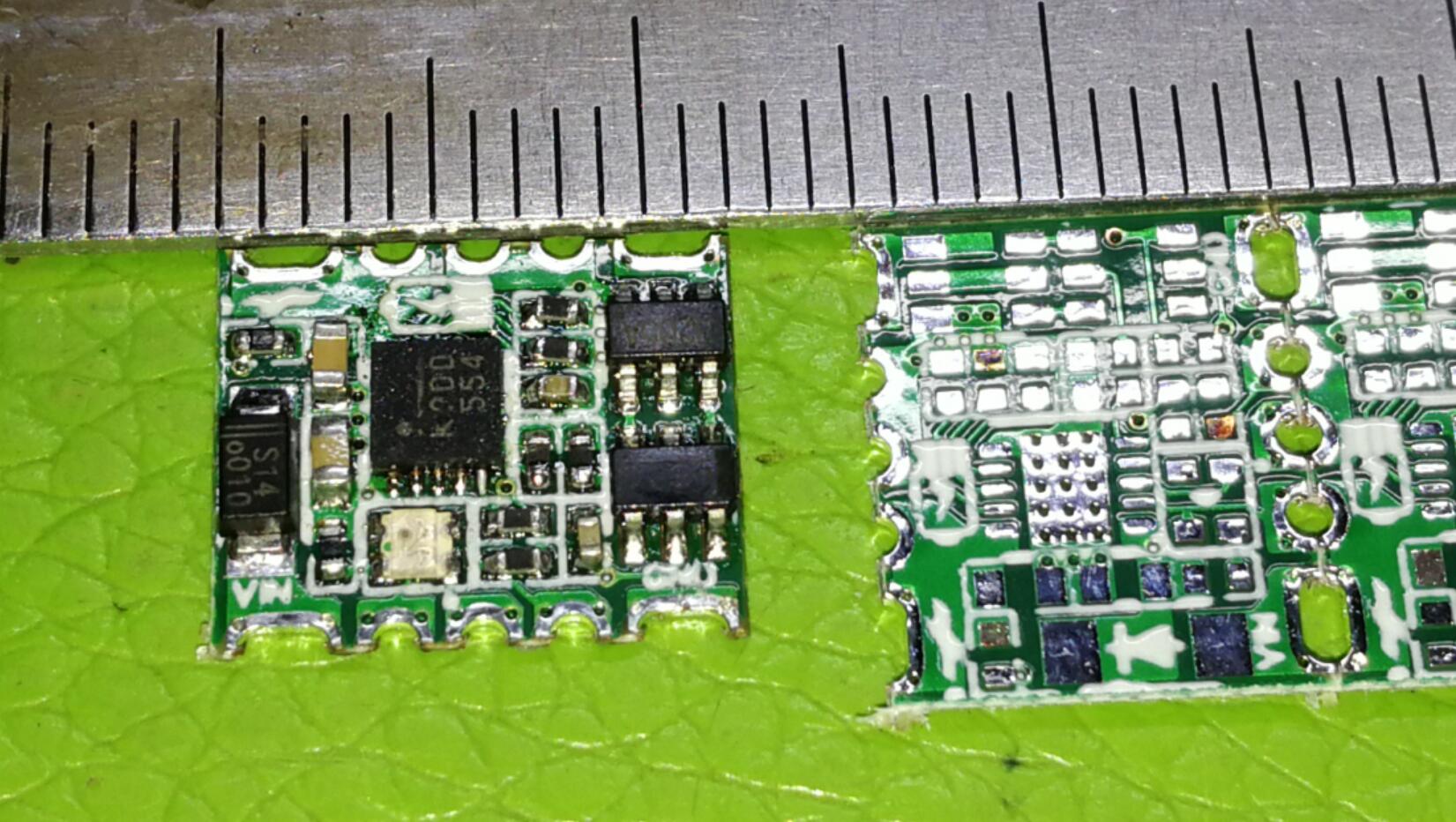

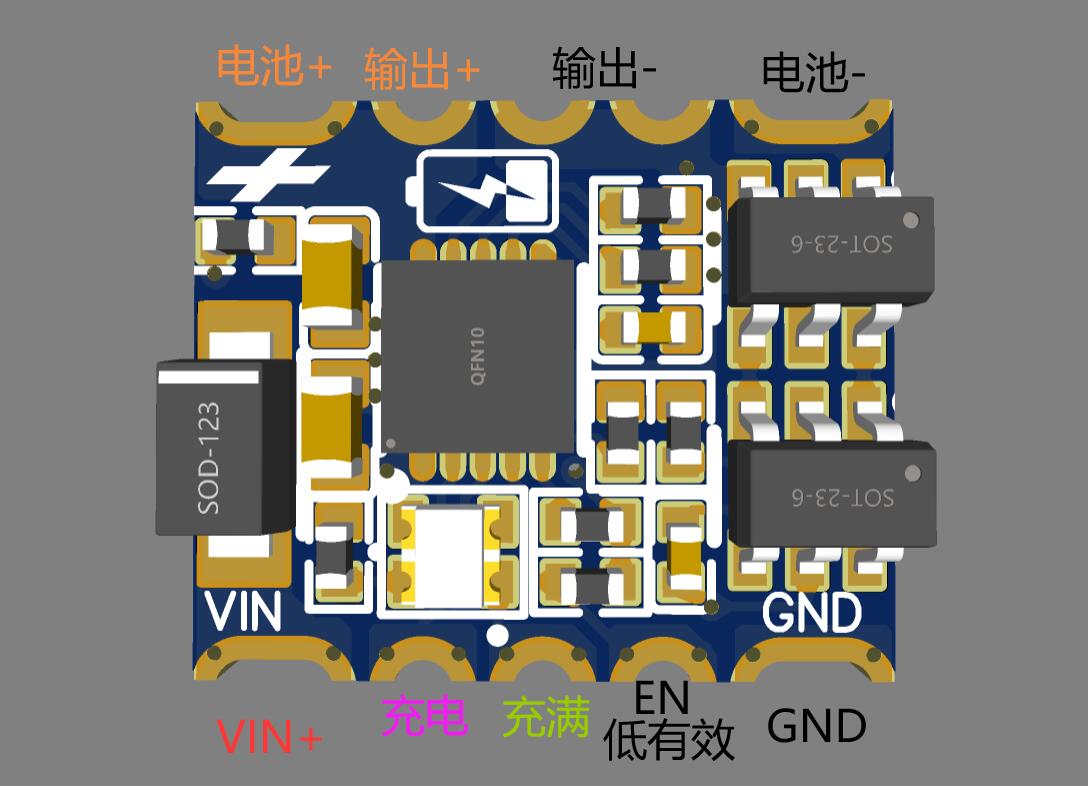

小板预留指示灯、EN使能、电池输出接口。集成锂电池保护板。
ID | Name | Designator | Footprint | Quantity |
---|---|---|---|---|
1 | 1k | R1 | R0402 | 1 |
2 | 470R | R3 | R0402 | 1 |
3 | 2k | R4 | R0402 | 1 |
4 | 3.3k | R8 | R0402 | 1 |
5 | 20k | R7,R6 | R0402 | 2 |
6 | 100k | R5,R2 | R0402 | 2 |
7 | B5819W | D1 | SOD-123_L2.8-W1.8-LS3.7-RD | 1 |
8 | E6C0606RGBC3UDA | LED1 | LED-SMD_4P-L1.6-W1.6-TL-FD | 1 |
9 | BAT+ | J4 | TEST-SMD_L4.7-P3.4 | 1 |
10 | VIN | J1 | TEST-SMD_L4.7-P3.4 | 1 |
11 | BAT- | J3 | TEST-SMD_L4.7-P3.4 | 1 |
12 | EN | J5 | TEST-SMD_L4.7-P3.4 | 1 |
13 | GND | J2 | TEST-SMD_L4.7-P3.4 | 1 |
14 | CHRG | J7 | TEST-SMD_L4.7-P3.4 | 1 |
15 | STDBY | J8 | TEST-SMD_L4.7-P3.4 | 1 |
16 | 10uf | C2,C1 | C0603 | 2 |
17 | MP26028EQ-LF-Z | U1 | QFN-10_L3.0-W3.0-P0.50-LS3.0-BL-EP | 1 |
18 | 8205S | Q1 | SOT-23-6_L2.9-W1.6-P0.95-LS2.8-BL | 1 |
19 | 0.1uf | C4,C3 | C0402 | 2 |
20 | S-8261 | U2 | SOT-23-6_L2.9-W1.6-P0.95-LS2.8-TL | 1 |
