标准版基于PL5501-SW2303的快充电源模块

简介：基于PL5501-SW2303的快充电源模块

开源协议: GPL 3.0

创建时间： 2021-05-28 18:58:09

更新时间： 2022-03-29 10:55:48

描述

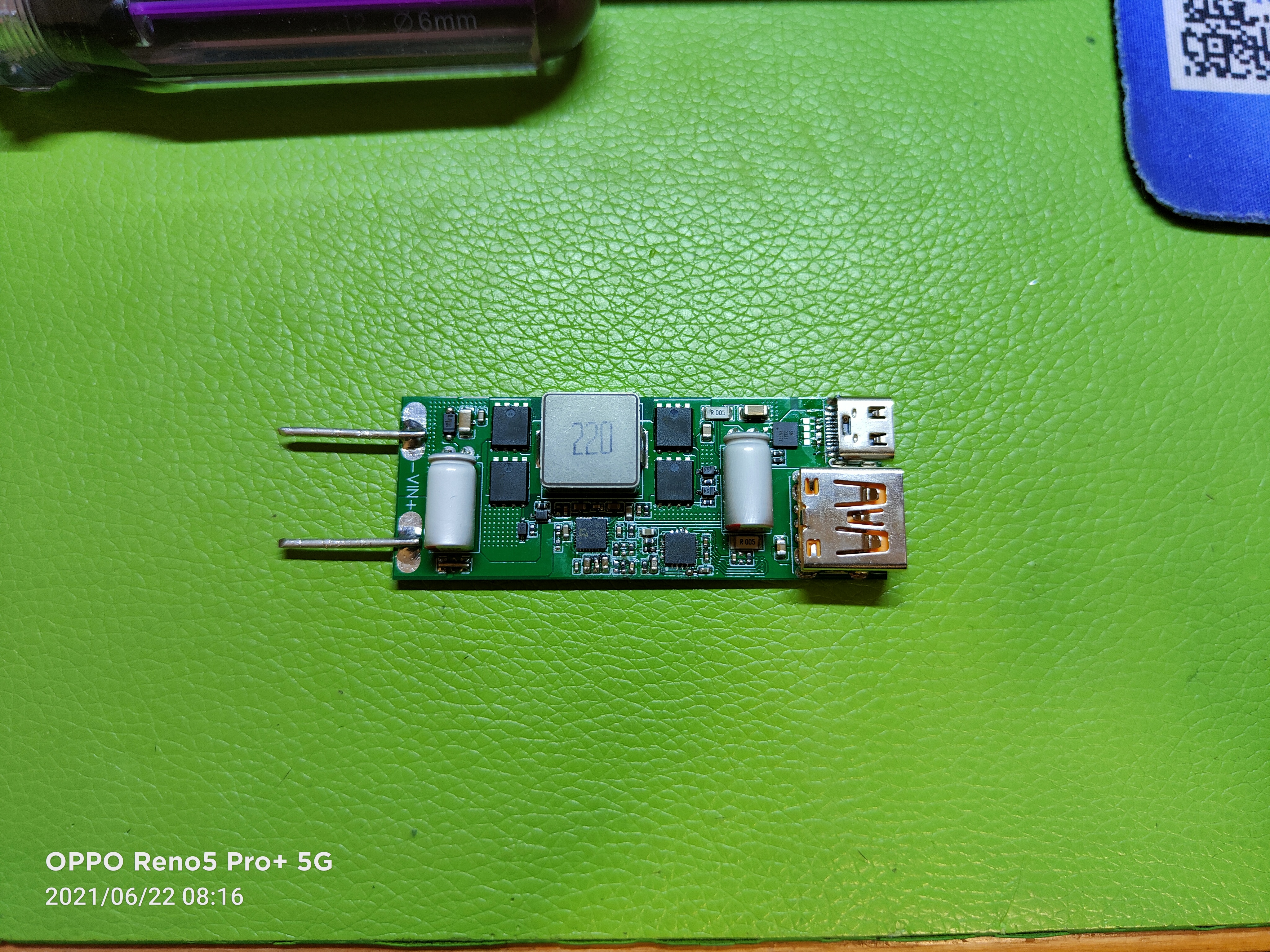

基于PL5501-SW2303的快充电源模块

软启动上升过长导致的后级SW2305不能正常运行，修改软启动时间后正常。

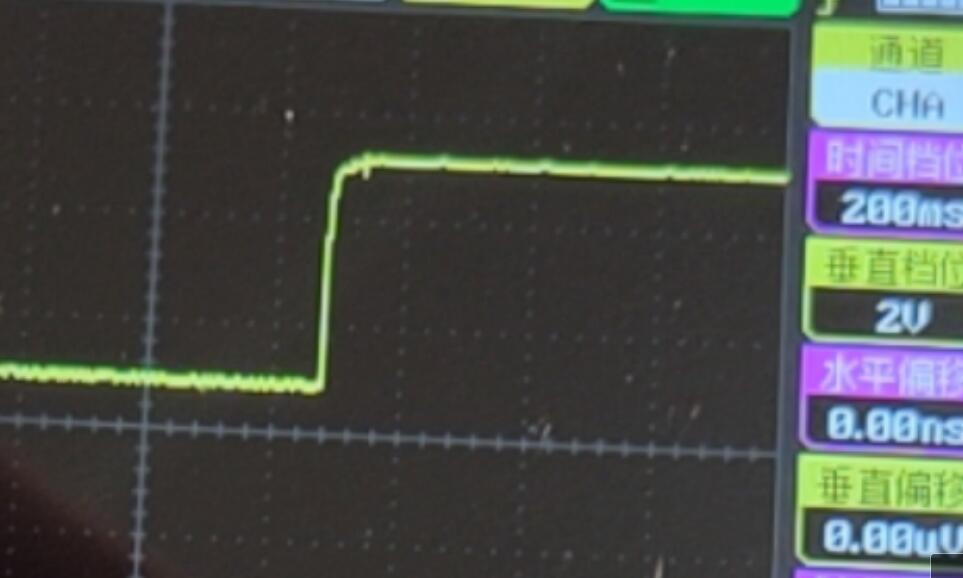

软启动0.1uf的DCDC输出

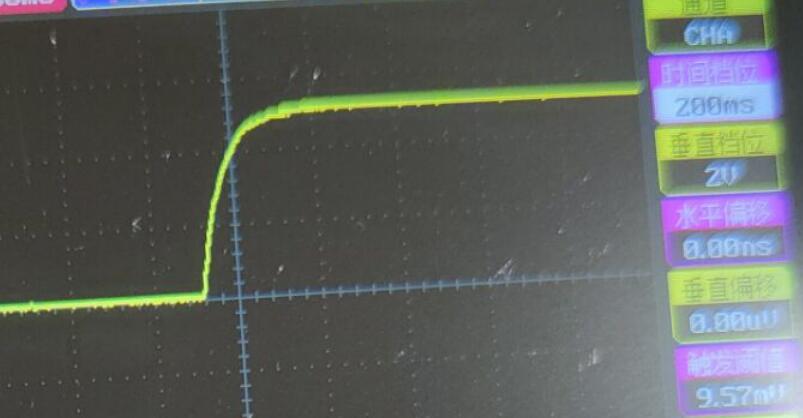

软起动10nf的DCDC输出

设计图

原理图

（ 1 / ）

PCB

（ 1 / ）

未生成预览图，请在编辑器重新保存一次

BOM

ID	Name	Designator	Footprint	Quantity
1	1N5819WS	D1,D2,D3,D4	SOD-323_L1.8-W1.3-LS2.5-RD-LC	4
2	470R	R16	R0402	1
3	10R	R2,R3,R4,R5	R0402	4
4	NC	R24,R10,R15	R0402	3
5	NTC	R21	R0402	1
6	4.7k	R12	R0402	1
7	0R	R11	R0402	1
8	4.7R	R1,R6	R0402	2
9	30k	R13,R17	R0402	2
10	100R	R18	R0402	1
11	22k	R9	R0402	1
12	100k	R8	R0402	1
13	68k	R7	R0402	1
14	27k	R19	R0402	1
15	2M	R20	R0402	1
16	510R	R23	R0402	1
17	VIN	J1	PIN-1S	1
18	GND	J2	PIN-1S	1
19	8mR	R22	R1206	1
20	5mR	R14	R1206	1
21	220uF	C6,C12	CAP-EL_D6.3X11MM-P2.5MM_W_DIP-X	2
22	SMF28A	D11	SOD-123_L2.8-W1.8-LS3.7-RD1	1
23	0.1uf	C14,C8,C16,C26,C13,C18,C4,C2	C0603	8
24	10nf	C17	C0603	1
25	4.7uf	C23	C0603	1
26	ESD5Z3V3	D8,D9,D5,D6,D10,D7	SOD-523_L1.2-W0.8-LS1.6-RD	6
27	PL5501	U1	QFN-32_L4.0-W4.0-P0.4-BL-EP2.6	1
28	AON7401	Q5	DFN-8_L3.0-W3.0-P0.65-BL	1
29	4A 63V-C140470	F1	F1206	1
30	LED-0603_B	LED1	LED0603_BLUE	1
31	U234-051N-3GRA035-5	USB1	USB-A-TH_U234-051N-3GRA03	1
32	10uf	C7,C11	C1206	2
33	SED4060G	Q3,Q1,Q2,Q4	POWERVDFN-8_L6.0-W5.0-P1.27-BL	4
34	NC	C22	C0805	1
35	1uf	C10	C0805	1
36	22uH	L1	IND-SMD_L13.5-W12.8	1
37	SW2303	U2	QFN-16_L4.0-W4.0-P0.65-BL-EP2.2	1
38	LED-0603_G	LED2	LED0603_GREEN	1
39	TYPE-C16PIN	USB2	USB-C-SMD_TYPE-C16PIN	1
40	1nf	C5,C19,C1	C0402	3
41	1uf	C15,C27,C28,C3	C0402	4
42	47pf	C21	C0402	1
43	330pf	C25,C24	C0402	2
44	2.2nf	C20	C0402	1
