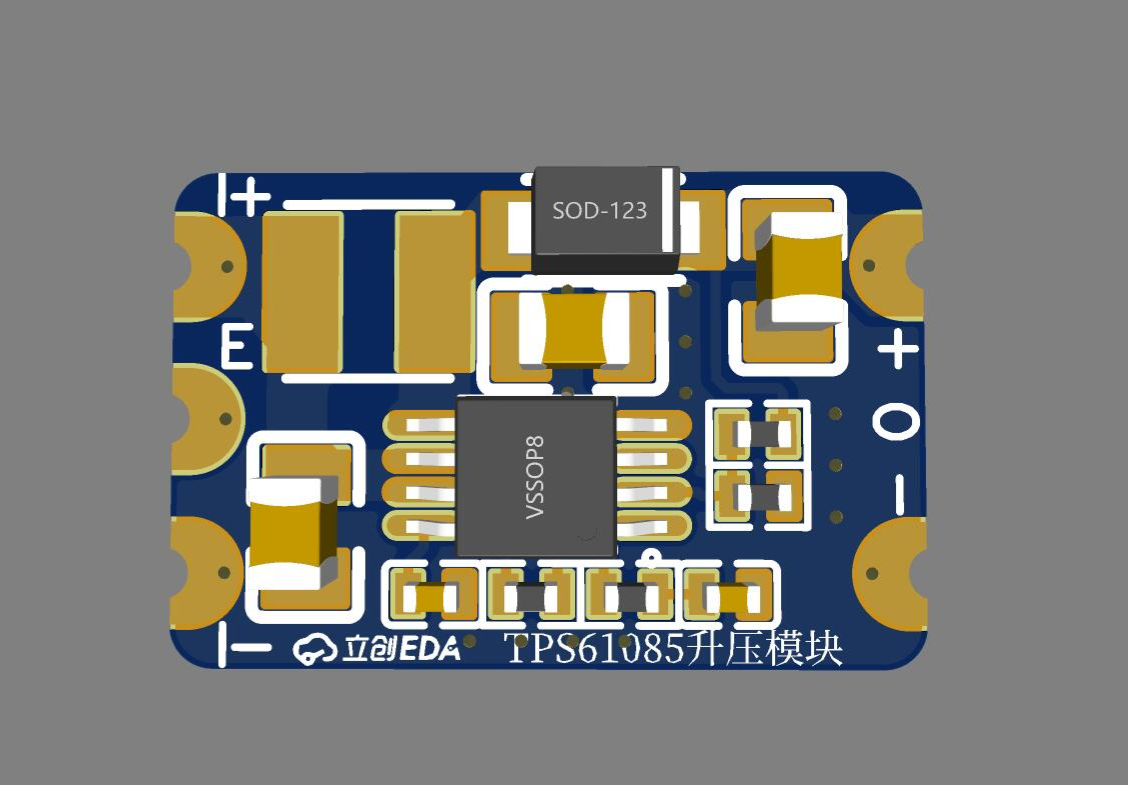

TPS61085DGKR升压模块

1个月前

简介:微型升压模块

开源协议:

  • 97
  • 0
  • 7

描述

输入:2.3-6V

输出:2.8-18.5V

总功率不要超过5W.

模块化贴片使用

带EN引脚

文档

PCB_2020-04-23_07-49-36

在编辑器中打开

BOM

ID Name Designator Footprint Quantity
1 51k R1,R4,R2 R0402 3
2 100k R3 R0402 1
3 B5819W_C109213 D1 SOD-123_L2.8-W1.8-LS3.7-RD 1
4 3.3uH L1 IND-SMD_L3.0-W3.0 1
5 TPS61085DGKR U1 VSSOP-8_L3.0-W3.0-P0.65-LS5.0-BL 1
6 10uf C1,C2,C4 C0805 3
7 5017 J1,J2,J3,J4,J5 TEST-SMD_L3.4-P1.8 5
8 0.1uf C5 C0402 1
9 1.1nf C3 C0402 1
