前排提示

1、附件过大（237M，汗！用了OpenCV的库），已上传百度网盘，请走传送门：链接: https://pan.baidu.com/s/1FNce2IKtdpIZDYMMxbrIJA 提取码: dmri

2、尽量在PS里面处理好图片，后续会少很多工作

3、python基本不会，写得丑勿见怪，源码在github：https://github.com/KnightSin/PIC2LCEDA

4、已编译成可执行文件，可以直接双击使用

5、如果觉得还不错，请点个赞再走，谢谢！_(:з)∠)_

修改记录

(2020年7月20日21点29分)更改了铜皮的表现形式，更改了输出文件的表现形式

(2020年8月1日23点00分)将生成PCB改为生成封装，保存后可直接置入PCB，免去复制的麻烦以及可能导致的电脑卡顿；修复一个bug：在生成底层图片时会将图片反转

(2020年8月2日20点04分)增加了待边框信息的PCB文件，增加了记录参数的txt文件，增加了图片处理前/后的备份，并将以上部分放在一个新建的文件夹内部；修改了一些文本的表现形式

(2020年8月4日09点23分)增加了“线宽”这一参数，可以根据需求调节图像精细程度，调大线宽可减少卡顿；修改了文件路径的输入方式，现在可以直接拖动文件到程序内以完成文件路径输入

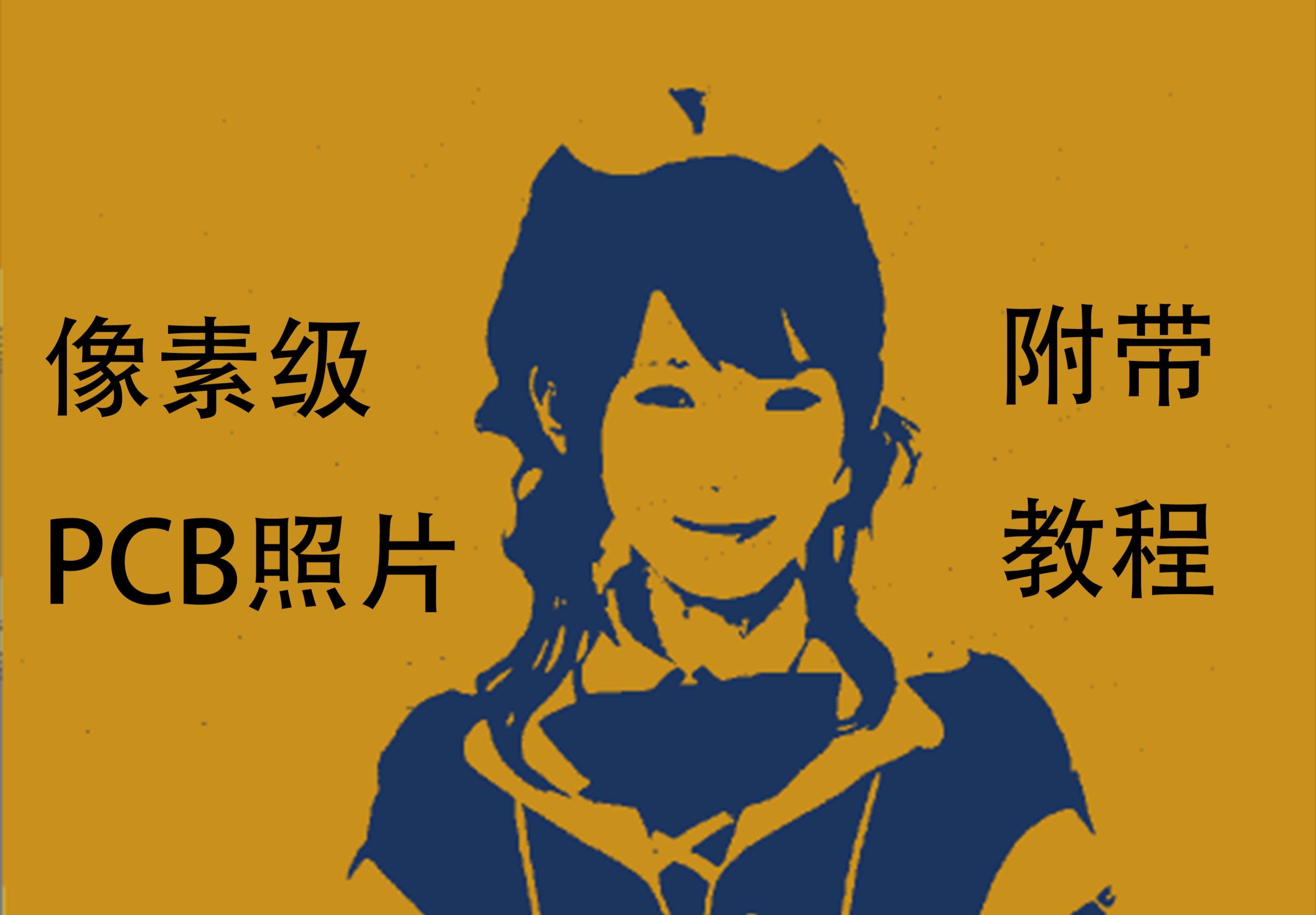

对比图——细节拉满！

其中LCEDA图片放置参数：

流程

1、将图片使用PS处理成.bmp格式（或者非CYKM .jpg格式）的文件

主要内容：

抠图、滤镜、二值化

2、图片重命名为非中文名并放在不含中文的路径下

若文件名或路径包含中文名，程序无法执行

3、打开程序

打开程序有两种方式

（1）直接双击可执行文件

双击可执行文件后，请稍做等待，直到窗口打印除消息

（2）通过CMD窗口运行

在可执行程序的文件夹中按住shift再右键鼠标，点击“在此处打开Powershell窗口”

直接将文件拖入蓝框框中（也可以敲.\PIC2LCEDA）然后回车，稍作等待

可能会触发360之类的，不必担心，我不会干缺德事的23333

直到窗口打印出文字

推荐使用第二种方式，在执行完毕后窗口不会消失，可以查看一些信息

4、填写参数

逐个填写参数并回车

X最大尺寸/Y最大尺寸：期待的图片尺寸将不超过以X、Y为长宽的矩形范围

线宽：图像精细程度，调大线宽可减少卡顿

所在层：图像信息所在层，推荐参数3或者7

源文件路径：原文件全路径，可以使用绝对路径也可以使用相对路径（不可有中文），可以直接拖曳文件完成路径输入

图像取反：将图像反相，黑变白白变黑

图像阈值：图像区分黑白的临界值

5、等待转化完成

执行过程中将实时显示进度，直到提示“转换完成!”，文件转化完毕，并会在原文件目录下生成一个名称类似于“LCEDA_Urushibara Ruka_2020_08_02_19_50_51”的文件夹，此文件夹包含三个文件，info.txt记录了转换的各种参数，LIB_XXX.json为原理图文件，记录了图片数据，PCB_XXX为PCB文件，记录了边框信息

６、导入到LCEDA

打开LCEDA，按照"文件->打开->立创EDA"的流程,打开LCEDA文件导入界面，导入刚才生成的文件

删掉不需要的元素，例如顶面实心填充/底面实心填充，保存到封装库，保存可能会比较卡，不过应该问题不大，多等一会儿

新建或者打开生成的PCB，放置图片，注意：不要直接拖动图片，应该使用修改坐标的方式改变图片位置，若PCB中有其他元素，可能会卡得生活不能自理

（3D预览的效果比2D预览要好上一些）

处理方案

1、风格一 适用于色块分明图片

（1）彩色图片->灰度图片

（2）灰度图片->位图

2、风格二 适用于写实图片

（1）彩色图片->灰度图片

风格一中已经介绍，不再赘述

（2）轮廓

使用快捷键Ctrl+J复制图层，切换到新图层，(工具栏)滤镜->风格化->查找边缘

(工具栏)图像->调整->阈值，设定一个合适的阈值

调节新图层不透明度，推荐30%

使用Ctrl+Shift+lt+E快捷键生成新图层，该图层将包含所有可见图层

（3）调整阈值并转化成位图

(工具栏)图像->调整->阈值，设定一个合适的阈值

(工具栏)图像->模式->位图

另存为.bmp文件即可
