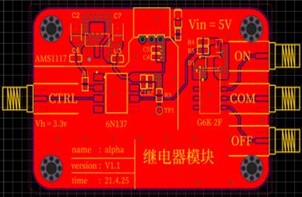

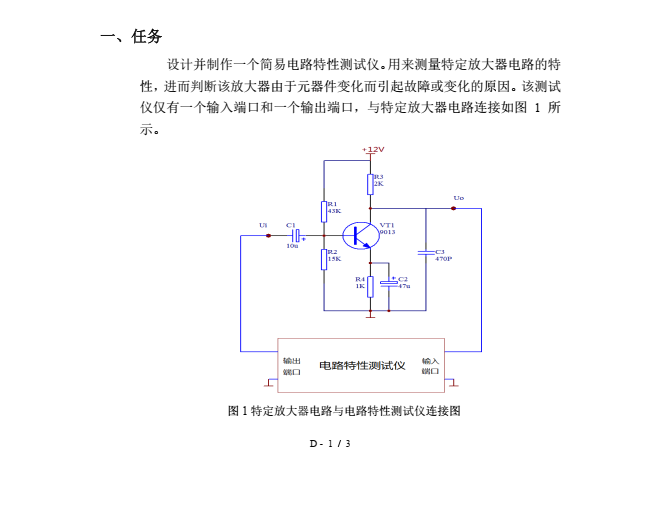

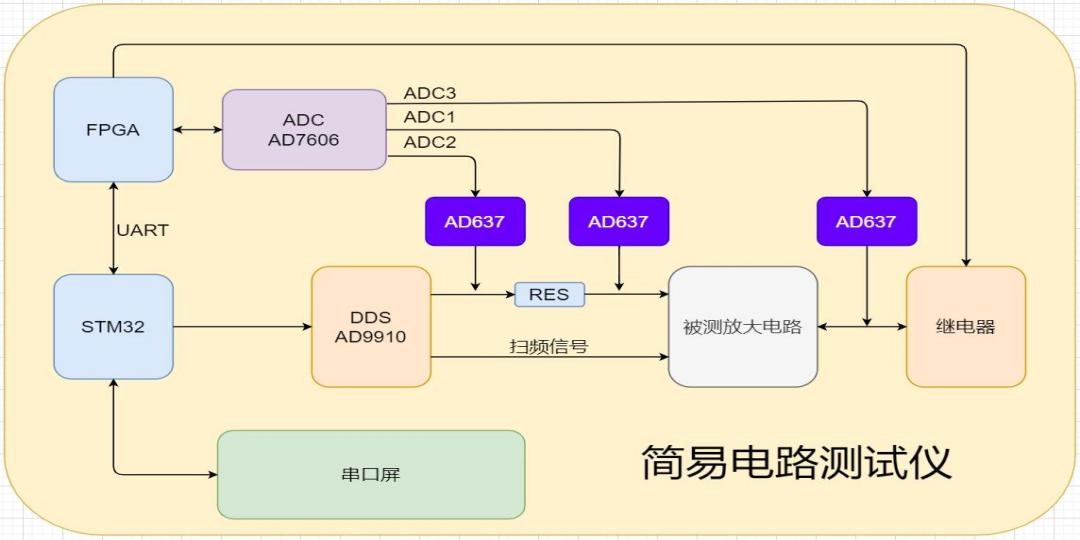

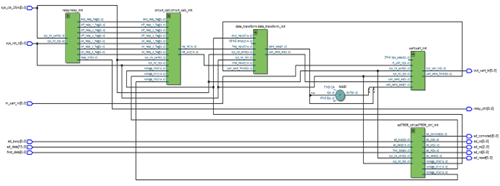

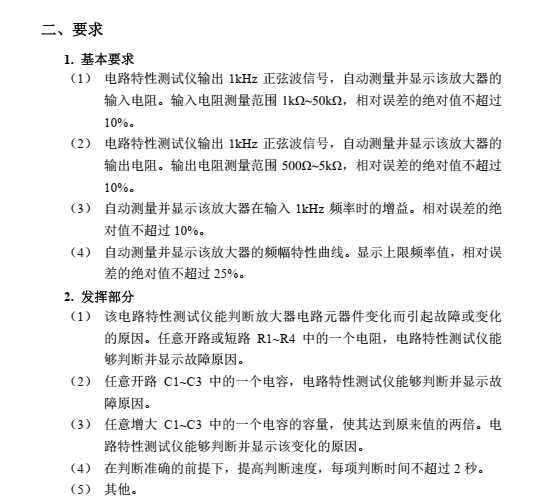

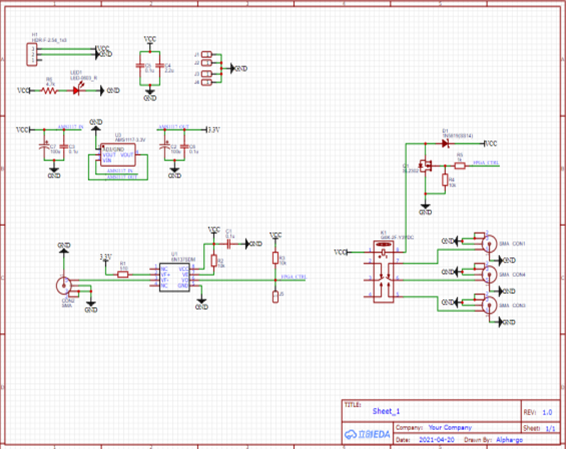

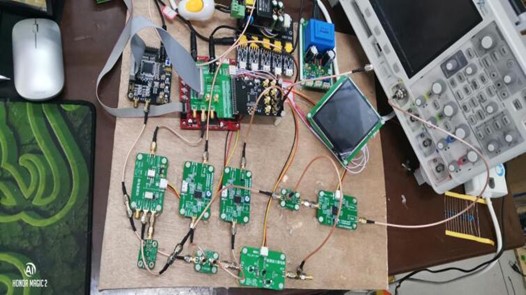

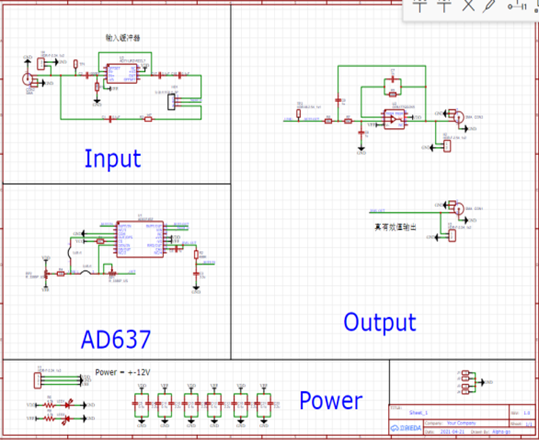

# 一、题目要求   ## 二、设计分析 本设计主要DDS模块，电压有效值检测电路模块、多通道AD转换模块、（AD7606）、微控制器、串口屏显示模块等组成。由FPGA控制DDS模块产生输入信号，并通过ADC模块采集经前级电路处理后的待测信号送入FPGA进行处理，FPGA将得到数据进行分析后并将相关数据通过串口送入STM32单片机中进行下一步的处理，最后由STM32控制串口屏显示所需数据与波形。 ## 三、总体设计框图  ## 四、硬件电路组成 AD637有效值检测模块   继电器模块   被测放大电路模块   ## 五、程序图 FPGA—RTL视图：  ## 六、实物展示     ## 七、附件内容 附件一：程序与相关资料： 百度网盘 链接：https://pan.baidu.com/s/1psOP4jlj3Zlo8JmQT7jVSw?pwd=2grw 提取码：2grw --来自百度网盘超级会员V5的分享
