本工程基于STC8H3K32S2-45I-TSSOP20

功能介绍

• 板载3V3LDO可供3V3的传感器以及其他外挂模块使用
• 利用一公一母的排针-避免了对杜邦线公母的痛
• 板载IIC屏幕母座（0.96寸）--GND开头--对引脚再插（如果是VCC开头可以自行调换）并且精确测量与其他端口距离--互不冲突
• （插上屏幕也可插杜邦线）
• 板载3V3-1，VCC-2，GND-3组电源
• 引脚全引出-超强拓展性
• 板载RESET键和P1.0 LED、P1.1轻触开关
• 下载口直接引出--方便下载调试

二、芯片简介

特性:

内核

• 超高速 8051 内核（1T），比传统 8051 约快 12 倍以上,指令代码完全兼容传统8051

• 19个中断源，4 级中断优先级

• 支持在线仿真

工作电压

• 1.9V～5.5V

工作温度

• -40℃～85℃

Flash 存储器

• 最大64K 字节FLASH 程序存储器（ROM），用于存储用户代码

• 支持用户配置 EEPROM 大小，512 字节单页擦除，擦写次数可达10万次以上

• 支持在系统编程方式（ISP）更新用户应用程序，无需专用编程器

• 支持单芯片仿真，无需专用仿真器，理论断点个数无限制

SRAM

• 128 字节内部直接访问 RAM（DATA）

• 128 字节内部间接访问 RAM（IDATA）

• 3072 字节内部扩展 RAM（内部 XDATA）

时钟控制

• 内部高精度IRC（4MHz～45MHz，ISP 编程时选择或手动输入，还可以用户软件分频到较低的频率工作， 如100KHz）

– 误差±0.3%（常温下 25℃）

– -1.35%～+1.30%温漂（全温度范围，-40℃～85℃））

– -0.76%～+0.98%温漂（温度范围，-20℃～65℃）

• 内部 32KHz 低速 IRC（误差较大）

• 外部晶振（4MHz～45MHz）和外部时钟

• 用户可自由选择上面的3种时钟源

复位

• 硬件复位

– 上电复位（在芯片未使能低压复位功能时有效）

– 复位脚复位（高电平复位），出厂时 P5.4 默认为 IO 口，ISP 下载时可将 P5.4 管脚设置为复位脚

– 看门狗溢出复位

– 低压检测复位，提供 4 级低压检测电压：2.2V、2.4V、2.7V、3.0V

• 软件复位

– 软件方式写复位触发寄存器

中断

• 提供19 个中断源：INT0（支持上升沿和下降沿中断）、INT1（支持上升沿和下降沿中断）、INT2（只支 持下降沿中断）、INT3（只支持下降沿中断）、INT4（只支持下降沿中断）、定时器0、定时器1、定时 器2、定时器3、定时器4、串口1、串口2、ADC 模数转换、LVD 低压检测、SPI、I2C、比较器、PWMA、 PWMB

• 提供 4 级中断优先级

• 时钟停振模式下可以唤醒的中断：INT0(P3.2)、INT1(P3.3)、INT2(P3.6)、INT3(P3.7)、INT4(P3.0)、T0(P3.4)、 T1(P3.5)、T2(P1.2)、T3(P0.4)、T4(P0.6)、RXD(P3.0/P3.6/P1.6/P4.3)、RXD2(P1.0/P4.6)、 I2C_SDA(P1.4/P2.4/P3.3)以及比较器中断、低压检测中断、掉电唤醒定时器唤醒。

数字外设

• 5 个16 位定时器：定时器0、定时器1、定时器2、定时器3、定时器4，其中定时器0 的模式3 具有NMI （不可屏蔽中断）功能，定时器0 和定时器1 的模式0 为16 位自动重载模式

• 2个高速串口：串口 1、串口 2，波特率时钟源最快可为 FOSC/4

• 8 路/2 组高级PWM，可实现带死区的控制信号，并支持外部异常检测功能，另外还支持16 位定时器、8 个外部中断、8 路外部捕获测量脉宽等功能

• SPI：支持主机模式和从机模式以及主机/从机自动切换

• I2C：支持主机模式和从机模式

• MDU16：硬件16 位乘除法器（支持32 位除以16 位、16 位除以16 位、16 位乘16 位、数据移位以及数 据规格化等运算）

• I/O 口中断：所有的I/O 均支持中断，每组I/O 中断有独立的中断入口地址，所有的I/O 中断可支持4 种 中断模式：高电平中断、低电平中断、上升沿中断、下降沿中断

模拟外设

• 超高速ADC，支持12 位高精度12 通道（通道0～通道2、通道6～通道14，无P1.3/P1.4/P1.5 端口， 所以少了通道3～5）的模数转换，速度最快能达到800K（每秒进行80 万次ADC 转换）

• ADC 的通道15 用于测试内部1.19V 参考信号源（芯片在出厂时，内部参考信号源已调整为1.19V）

• 比较器，一组比较器（比较器的正端可选择CMP+端口和所有的ADC 输入端口，所以比较器可当作多路 比较器进行分时复用）

• DAC：8 路高级PWM 定时器可当8 路DAC 使用

GPIO（本工程使用TSSOP20--20PIN）

• 最多可达43 个GPIO：P0.0~P0.7、P1.0~ P1.2、P1.6~ P1.7、P2.0~P2.7、P3.0~P3.7、P4.0~P4.7、P5.0~P5.5

• 所有的 GPIO 均支持如下 4 种模式：准双向口模式、强推挽输出模式、开漏输出模式、高阻输入模式

• 除P3.0和P3.1外，其余所有I/O口上电后的状态均为高阻输入状态，用户在使用I/O口时必须先设置I/O口模式

• 另外每个I/O均可独立使能内部4K上拉电阻

三、工程展示

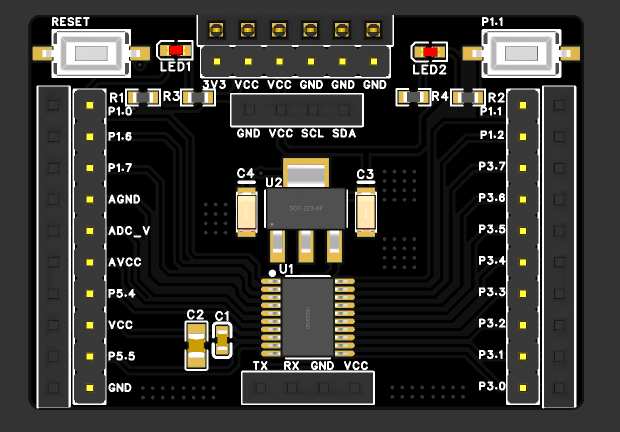

3D图

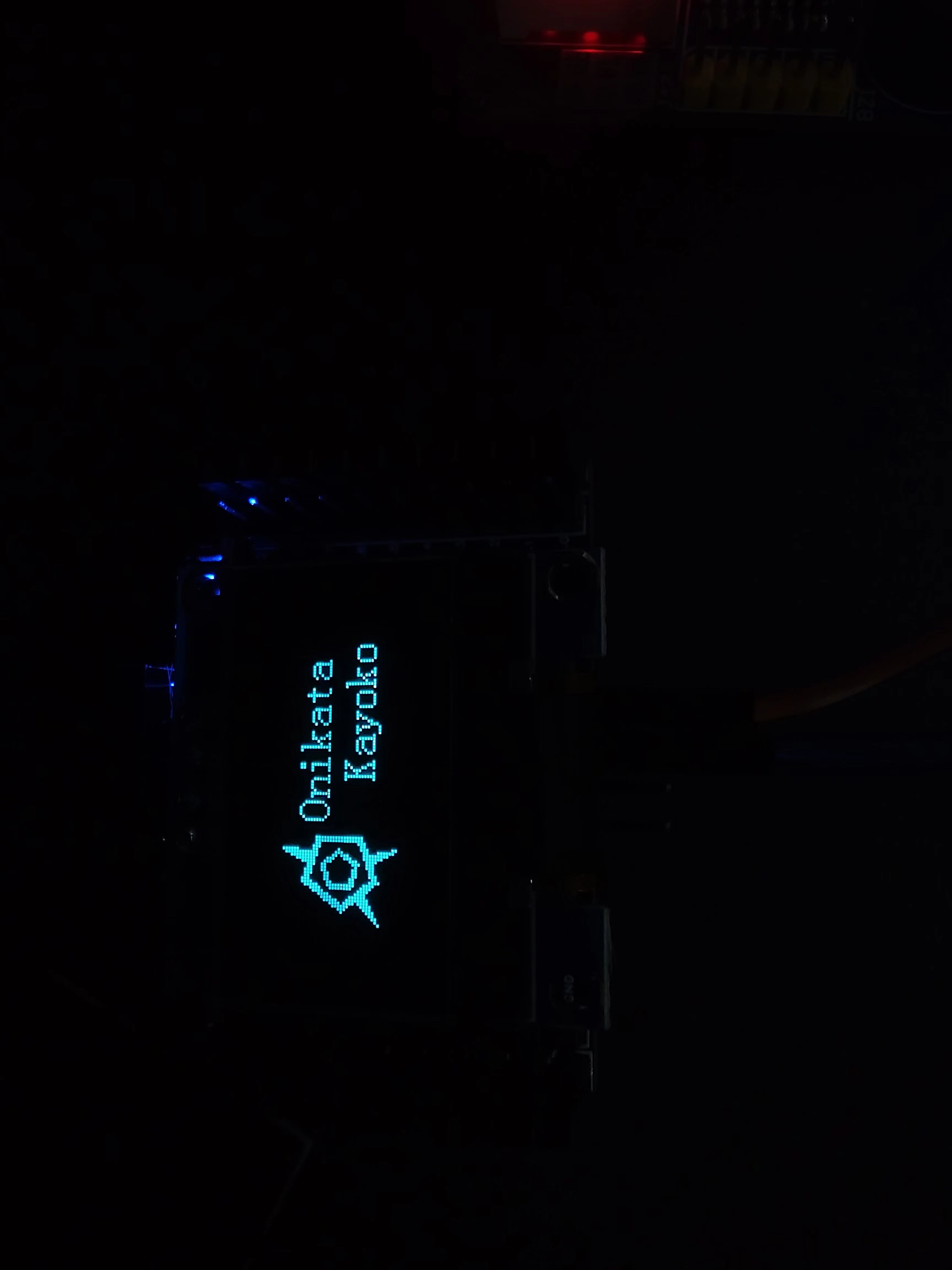

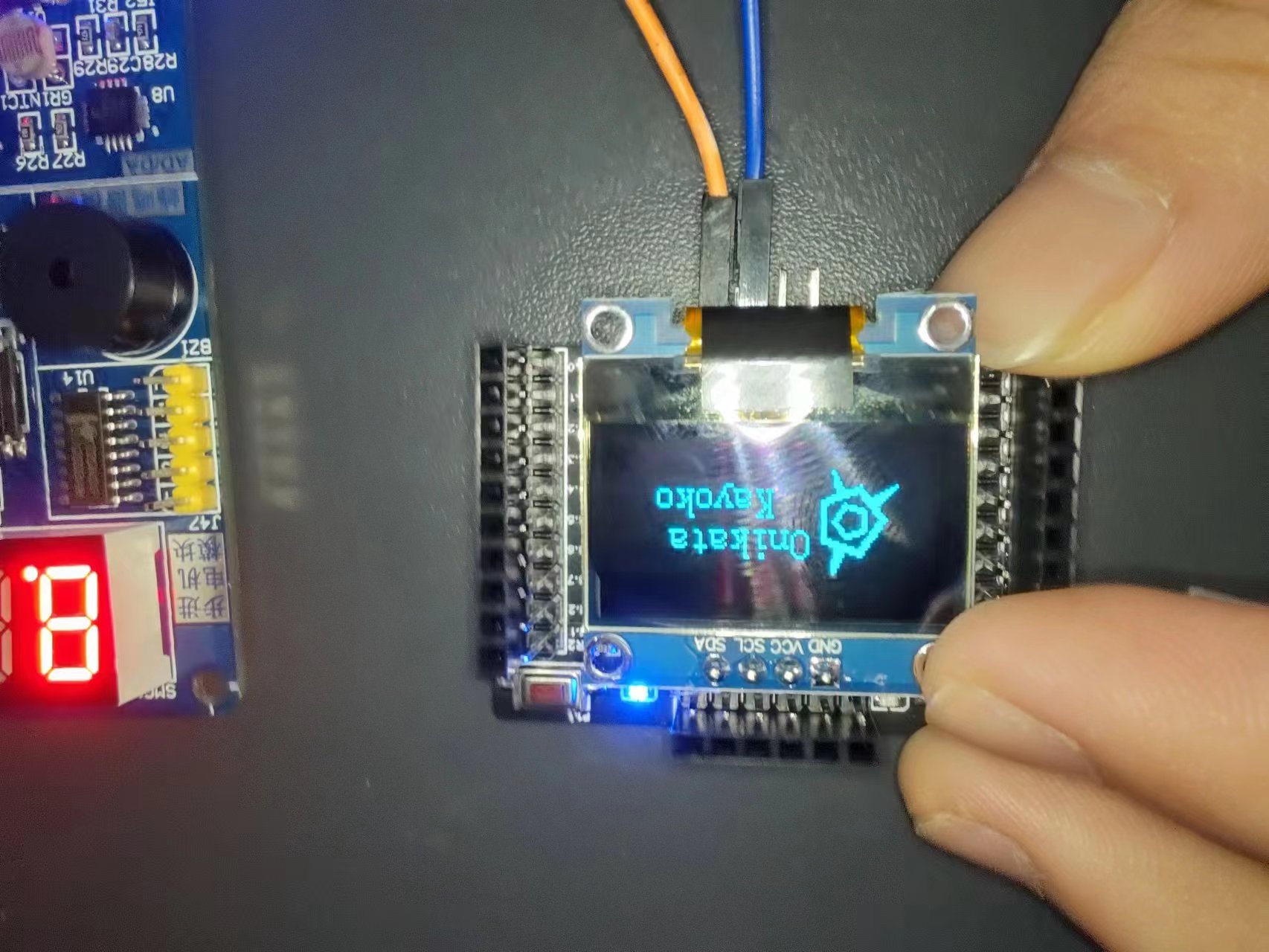

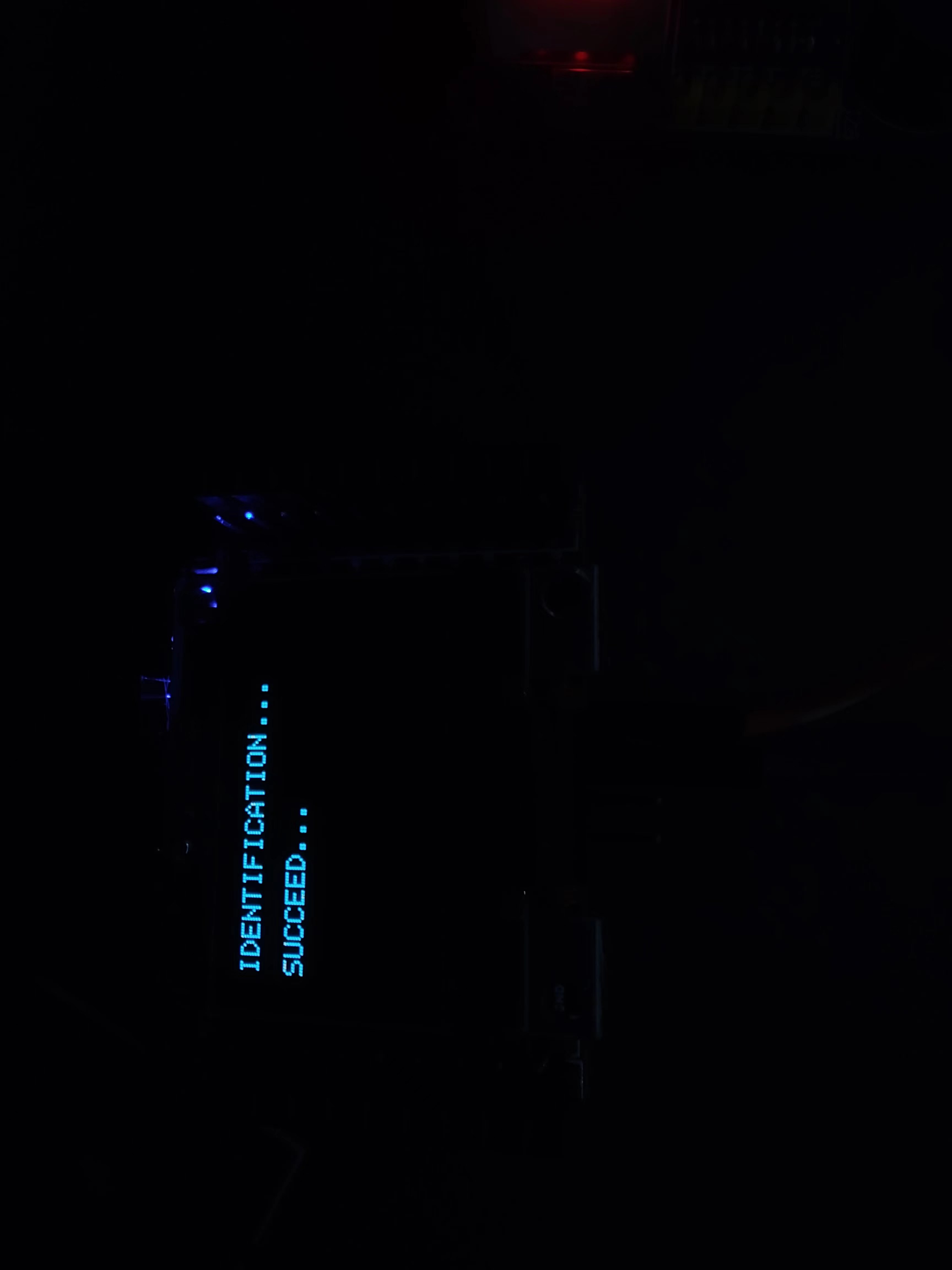

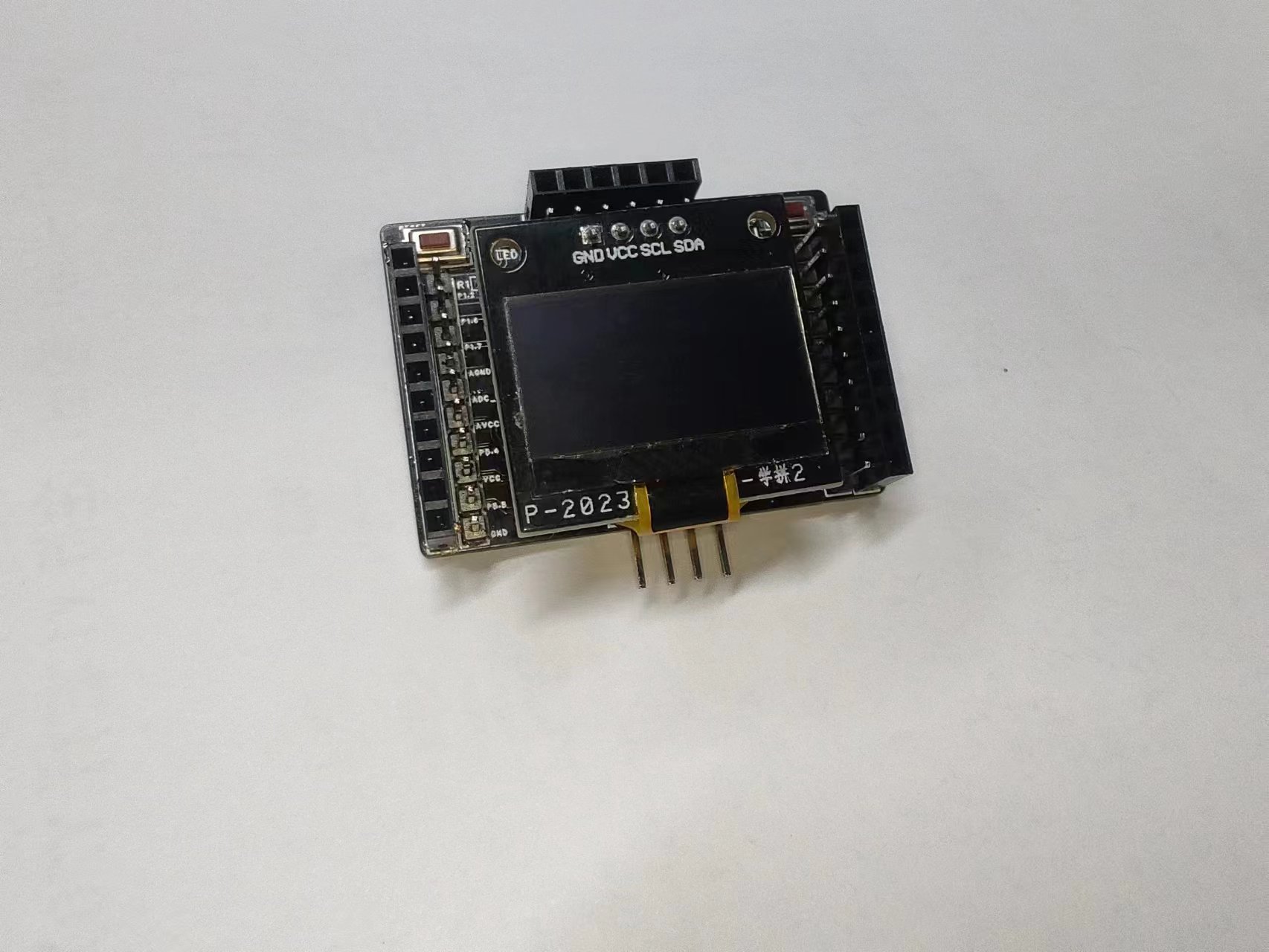

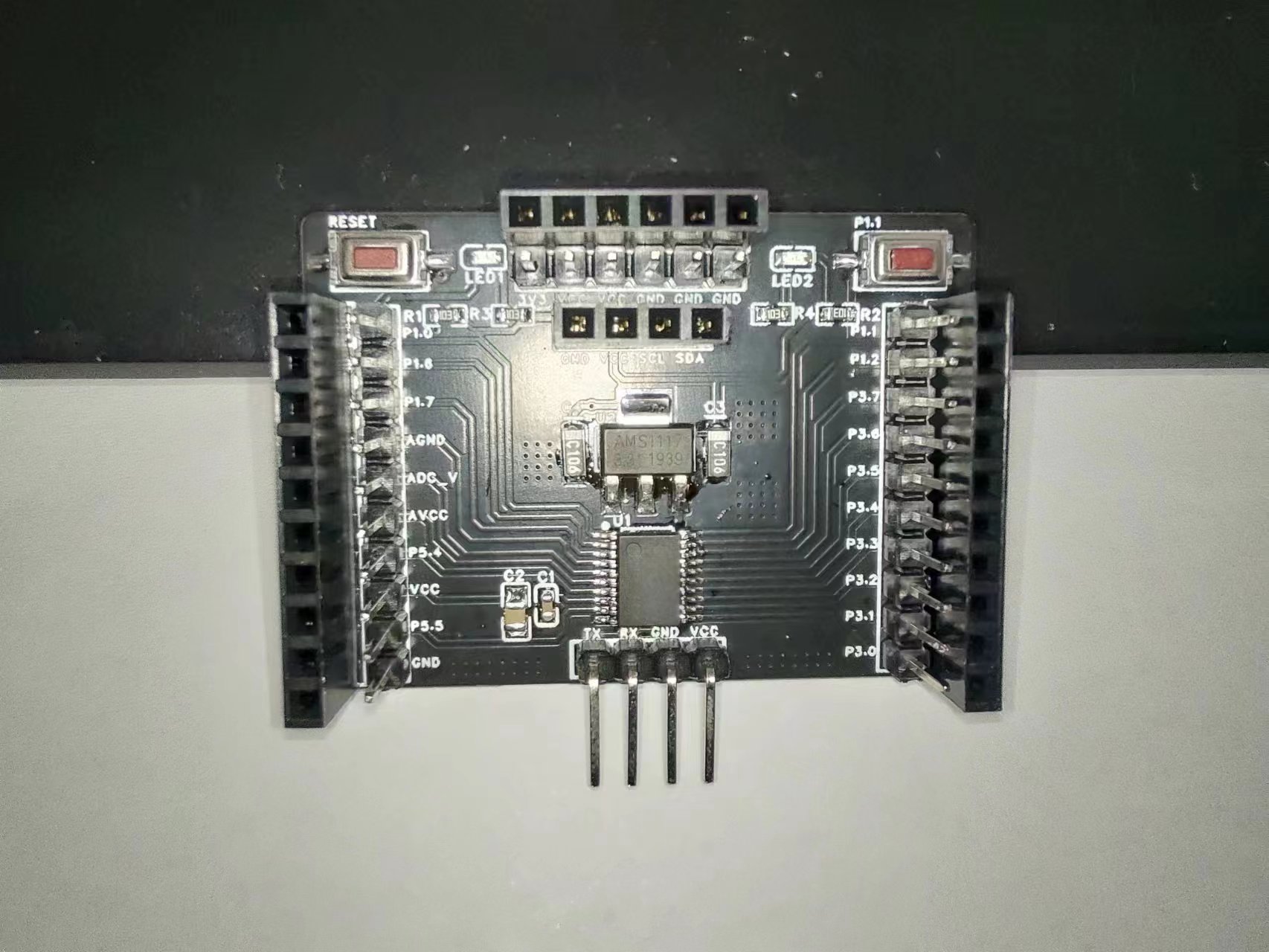

实物展示
