立创面板打印|USB电流电压表面板
简介
此文件为 https://oshwhub.com/qaxslk/dai-PD-QCyou-pian-jian-ce-yi-ji-#P4 前后面板打印文件。采用立创面板亚克力打印。
简介:此文件为 https://oshwhub.com/qaxslk/dai-PD-QCyou-pian-jian-ce-yi-ji-#P4 前后面板打印文件。采用立创面板亚克力打印。开源协议
:GPL 3.0
描述
1.本面板仅适用于https://oshwhub.com/qaxslk/dai-PD-QCyou-pian-jian-ce-yi-ji-#P4 使用,如需打印其他请自行修改源文件。
PCB转面板边框步骤:
专业版,标准版都适用。

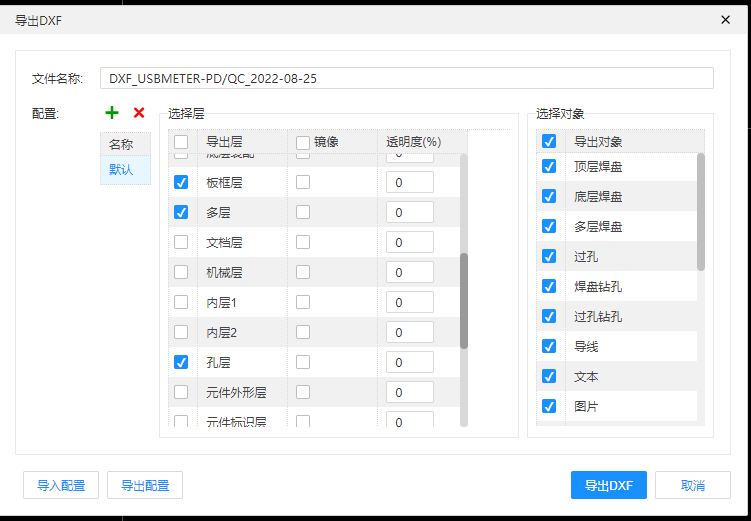

1打开需要转换的PCB文件,点击导出DXF文件

选择导出 板框层、多层、孔层、钻孔图层(以下为专业版导出)


新建面板文件,导入DXF,删除不要的层,缺失在对应层补齐,导出时一定要把边框组合成一个整体。



根据自己需求放置图片即可。
打印步骤:
目前测试面板自动上传文件大小上限为15M左右,15M以上下单时会弹窗找客服解决。
点击顶部面板下单按钮,即可一键进入下单页面。

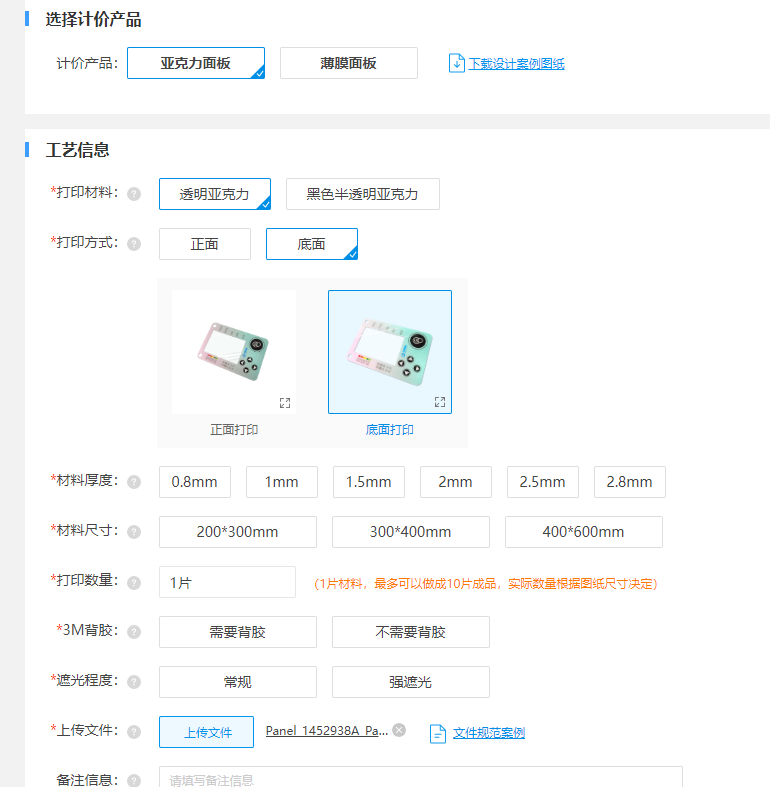

选择需要的打印工艺

文件过大的,需导出工程到本地,传至客服处处理

以上为面板打印全过程。
第二版面板
第二版面板已上传,如需打印请自行下载修改。需要打印数量也可自己再排版。红框位置还可再安排几块。

无孔面板为粘贴使用,请看好不要打错了。
