标准版 MM32F103C8T6转89C52板

  • 1.5k
  • 0
  • 2

简介:主要用于在51单片机学习板上学习ARM单片机,节省购买学习板的支出。

开源协议: GPL 3.0

(未经作者授权,禁止转载)

工程来源: 克隆自 MM32F103C8T6转89C52

创建时间: 2021-02-26 10:50:51
更新时间: 2022-06-01 11:07:44
描述

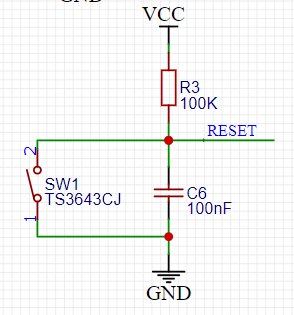

可以由转接板向学习板供电,不能由学习板向转接板供电 ![MM32F103转89C52板供电电路.png](//image.lceda.cn/pullimage/t1IS0bTM4mn9hnVDdbSF1FbtekmRTwI5USZXOPg2.png) 外部高速时钟电路参考了MM32官方提供的开发板原理图,不可以直接使用STM32的外部高速时钟电路,R4和R6这两颗电阻必不可少(除非不使用外部高速时钟电路) ![MM32F103外部高速时钟电路.png](//image.lceda.cn/pullimage/xOKRVl16zQwFH02ijln3AUy4p4cjXH2hWKQZtc81.png) 启动方式固定为从主闪存存储器中启动,因此无法使用串口下载的方式下载程序。 ![MM32F103C8T6转89C52板启动方式.png](//image.lceda.cn/pullimage/6CFzKfIYFueWkr0osvJRowZu2Bm3HGAI85OTnwQt.png) 可手动复位 ![MM32F103C8T6复位电路.png](//image.lceda.cn/pullimage/t2Fyuy1OR7ydG0nuI1sVjLf6P4fexXxtUQld5Zgq.png)
设计图
原理图
1 /
PCB
1 /
未生成预览图,请在编辑器重新保存一次
ID Name Designator Footprint Quantity BOM_Supplier BOM_Supplier Part
1 470 R5 R0805 1 LCSC C102016
2 100K R1,R2,R3 R0805 3 LCSC C118844
3 510K R6 R0805 1 LCSC C17733
4 100nF C1,C2,C3,C4,C5,C6 C0805 6 LCSC C1711
5 MM32F103C8T6 U1 LQFP-48_L7.0-W7.0-P0.50-LS9.0-BL 1 LCSC C212243
6 8MHz X1 HC-49US_L11.5-W4.5-P4.88 1 LCSC C258976
7 22pF C7,C8 C0805 2 LCSC C24658
8 HDR-F-2.54_1x3 H1 HDR-F-2.54_1X3 1 LCSC C146690
9 1N4007W D1 SOD-123FL_L2.7-W1.8-LS3.8-RD 1 LCSC C108803
10 MHT170CRCT LED1 LED0805-RD 1 LCSC C389523
11 HDR-M-2.54_1x20 J1,J2 HDR-M-2.54_1X20 2 LCSC C50981
12 TS3643CJ SW1 SW-TH_L6.0-W3.3-P6.50 1 LCSC C557596
13 HDR-M-2.54_1x4 J3 HDR-M-2.54_1X4 1 LCSC C124378
14 510 R4 R0805 1 LCSC C104383
