标准版 FP7208大功率LED升压驱动板
简介:FP7208大功率LED升压驱动板 测试板,8-16V输入,20-40V输出,最大50W,效率实测91%+
开源协议: GPL 3.0
测试板,为做大功率手电筒准备。

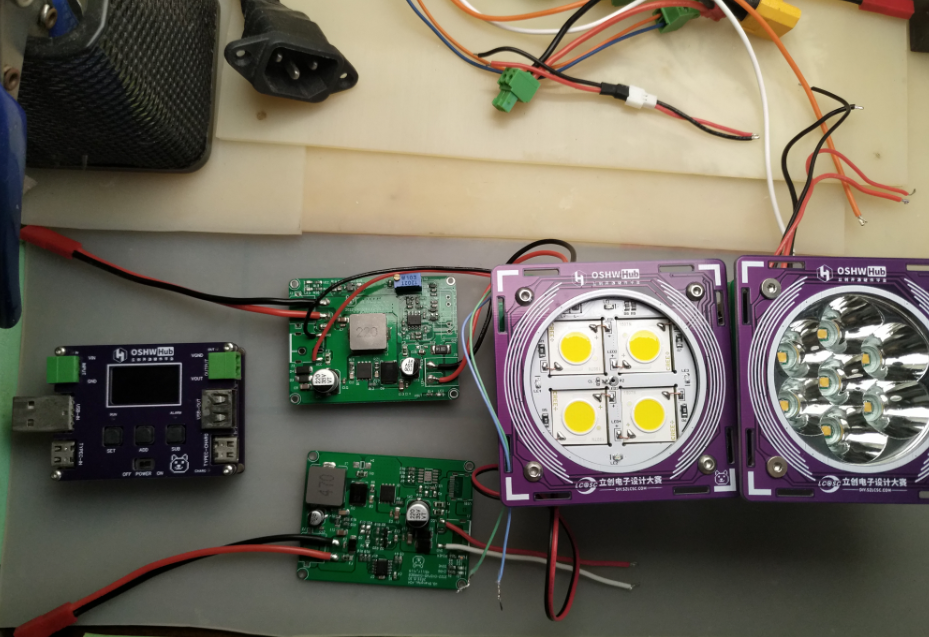

设计2-4串锂电输入,20-36V输出,最大50W,PWM或电位器调光,测试使用4颗36VCOB。效率实测91%+
NTC为过热保护,温度>60度时降低电流。具体参数可以参考数据手册计算。
实物二极管封装画反了,临时使用SMC封装二极管测试用,电容也没找到合适的。。。。。。测试时参数比较极限。
U2为HT7533,图上有误。
图纸上已经更改过了。也上传了AD源文件,供参考。
ID | Name | Designator | Footprint | Quantity |
---|---|---|---|---|
1 | 0.1uF | C1,C5,C7,C8,C10,C14 | LC-0603-C | 6 |
2 | 33nF | C2 | LC-0603-C | 1 |
3 | 1uF | C3,C4 | LC-0603-C | 2 |
4 | 10uF | C6,C9,C13 | LC-1206-C | 3 |
5 | 1nF | C11,C17 | LC-0805-C | 2 |
6 | 2.2uF | C12,C15 | LC-0805-C | 2 |
7 | 1uF | C16 | LC-0805-C | 1 |
8 | 220uF | CP1 | CAP-SMD-8 | 1 |
9 | 100uF | CP2 | CAP-SMD-6.5 | 1 |
10 | TVS 3.3V | D1,D2 | LC-SOD-323 | 2 |
11 | SS54 | D3 | LC-SMA | 1 |
12 | TVS26A | D4 | LC-SMA | 1 |
13 | LRB551 | D5 | LC-SOD-323 | 1 |
14 | SB1045L | D6 | LC-SMPC | 1 |
15 | TVS26A | D7 | LC-SOD-123 | 1 |
16 | 3A | F1,F2,F3 | LC-1206-L | 3 |
17 | CON2 | J1,J4 | XH2.54-2 | 2 |
18 | XT30PW-M | J2 | XT30PW-M | 1 |
19 | DC-5.5-044 | J3 | DC5.5-044 | 1 |
20 | CON2 | J5 | CON2-5.08 | 1 |
21 | 22uH | L1 | LIN-1365 | 1 |
22 | LED | LE1,LE2,LE3 | LC-0603-LED | 3 |
23 | LOGO | LOGO1 | 2020-DOG-LOGO | 1 |
24 | WSD6040 | Q1 | DFN8-5*6 | 1 |
25 | 4.3K | R1,R8 | LC-0603-R | 2 |
26 | 10K | R2 | RES-ADJ-1 | 1 |
27 | 100R | R3 | LC-0603-R | 1 |
28 | 200K | R4 | LC-0603-R | 1 |
29 | 3K | R5 | LC-0603-R | 1 |
30 | NC | R6,R11 | LC-0603-R | 2 |
31 | 10K | R7,R20 | LC-0603-R | 2 |
32 | 10K-NTC | R9 | LC-0603-L | 1 |
33 | 0R | R10 | LC-0603-R | 1 |
34 | 3R | R12 | LC-0603-R | 1 |
35 | 20K | R13 | LC-0603-R | 1 |
36 | 100K | R14 | LC-0603-R | 1 |
37 | 1.5R | R15,R21 | LC-0805-R | 2 |
38 | 10R | R16 | LC-0805-R | 1 |
39 | 120K | R17 | LC-0603-R | 1 |
40 | 3.6K | R18 | LC-0603-R | 1 |
41 | 0.1R | R19 | LC-2512-R | 1 |
42 | FP7208 | U1 | LC-SOP-8-EP | 1 |
43 | HT7533 | U2 | LC-SOT-23 | 1 |
