数控电子负载-CH552
1.4w
0
0
36
简介
12V供电下可达90W的电子负载（实测），最大支持36V或3A持续输入.采用CH552为主控，轨到轨运放配合一颗N沟道MOS恒流，CH445控制共阴数码管，3颗6*6按键操作。散热器为淘宝6.6元的。
简介：12V供电下可达90W的电子负载（实测），最大支持36V或3A持续输入.采用CH552为主控，轨到轨运放配合一颗N沟道MOS恒流，CH445控制共阴数码管，3颗6*6按键操作。散热器为淘宝6.6元的。开源协议
：GPL 3.0
创建时间：2020-10-22 16:26:44更新时间：2023-03-27 09:57:14
描述
暂时程序功能：电压显示00.0V-40.0V（0-255） 电流设定0.00A-3.18A（0-255）数码管亮度8级调整（长按SET保存后当前设置电流也会保存）
演示视频链接：https://www.bilibili.com/video/BV1iA411p7iM/
看还要什么功能，评论一下，程序后期视本人能力添加。
散热器淘宝（可能没货下架）：https://item.taobao.com/item.htm?spm=a1z09.2.0.0.191d2e8dfdQdxO&id=620212836069&_u=f1qkilme2206
另一款大概兼容，需要改一下PCB安装孔的散热器：https://item.taobao.com/item.htm?spm=a1z0d.6639537.1997196601.4.667b74843GvFR0&id=615508262930
散热器固定孔距为43mm，孔直径为2mm，一般显卡散热器。

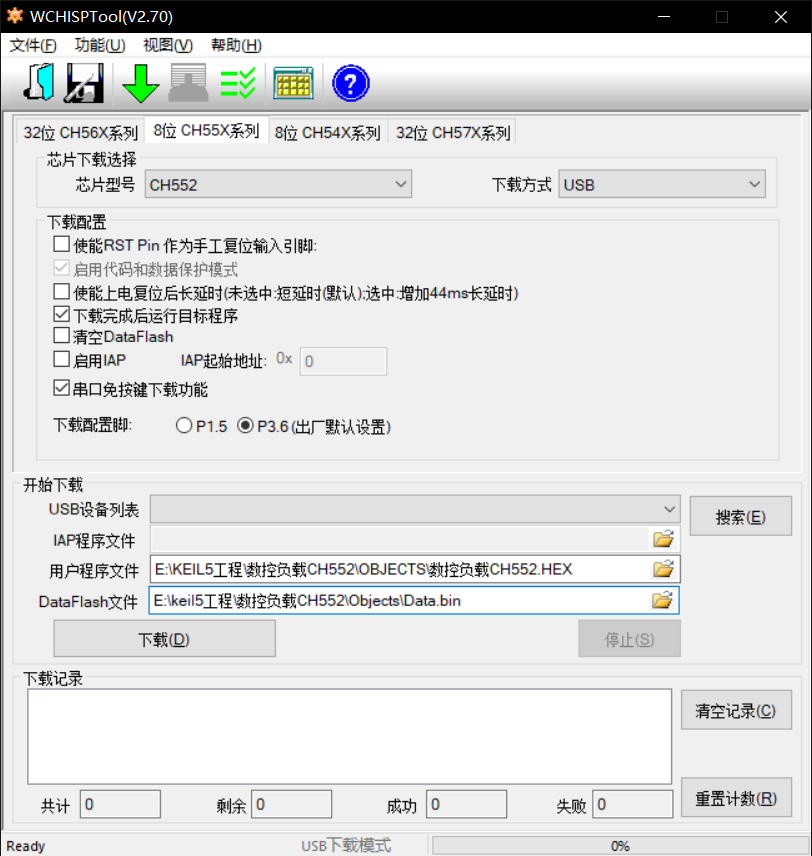

程序提供HEX和Data Flash。下载的时候请按下图设置
2023/3/24
上传源代码，供参考
