标准版 【征集令】WiFi智能控制器

简介:WiFi桌面设备控制器,用于管理桌面台灯,风扇等小型设备,硬件已验证,本地按键模式也没问题,接下来试试做个app

开源协议: GPL 3.0

(未经作者授权,禁止转载)

创建时间: 2021-11-15 15:06:50
更新时间: 2022-03-10 20:10:56
描述

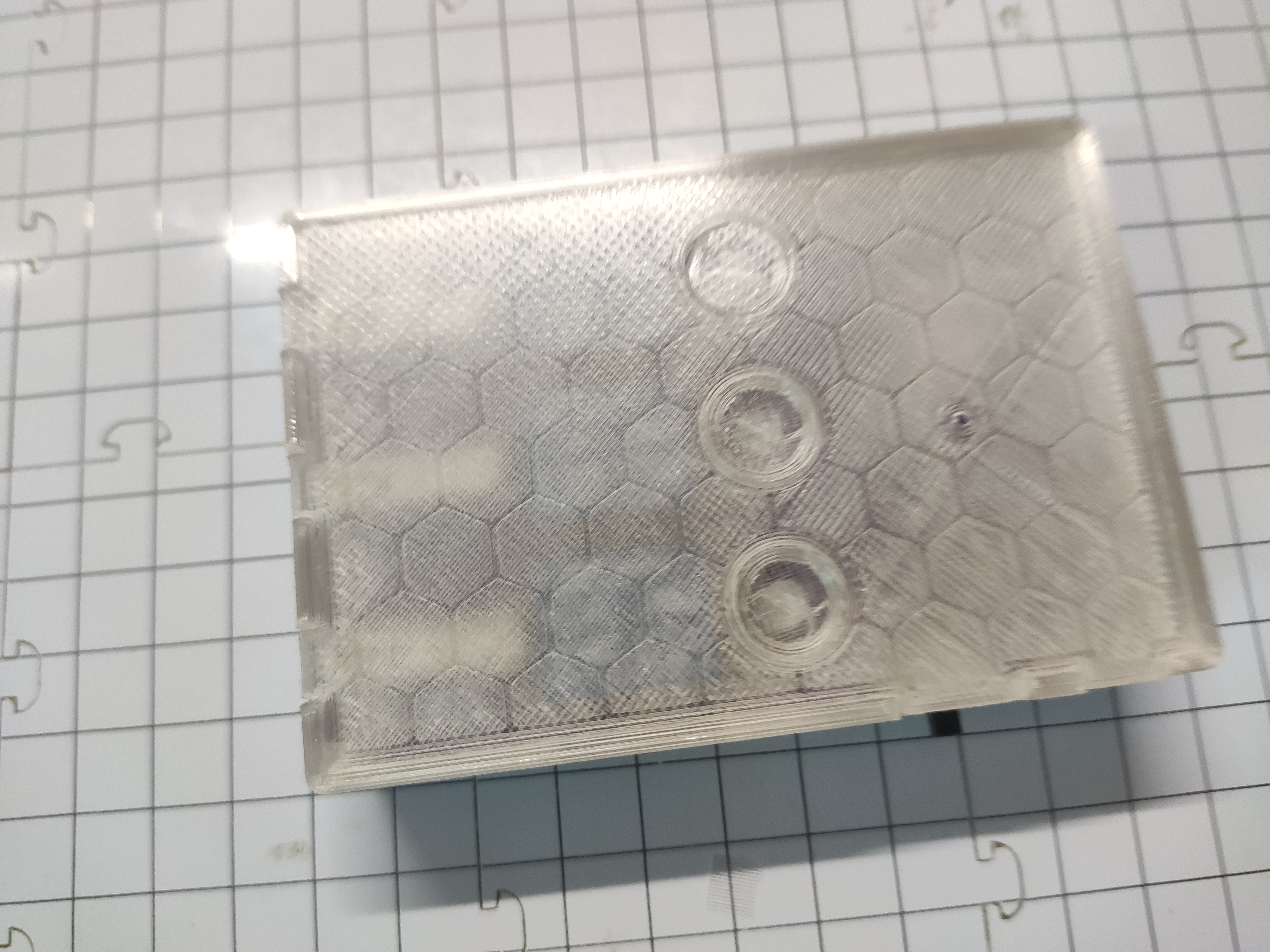

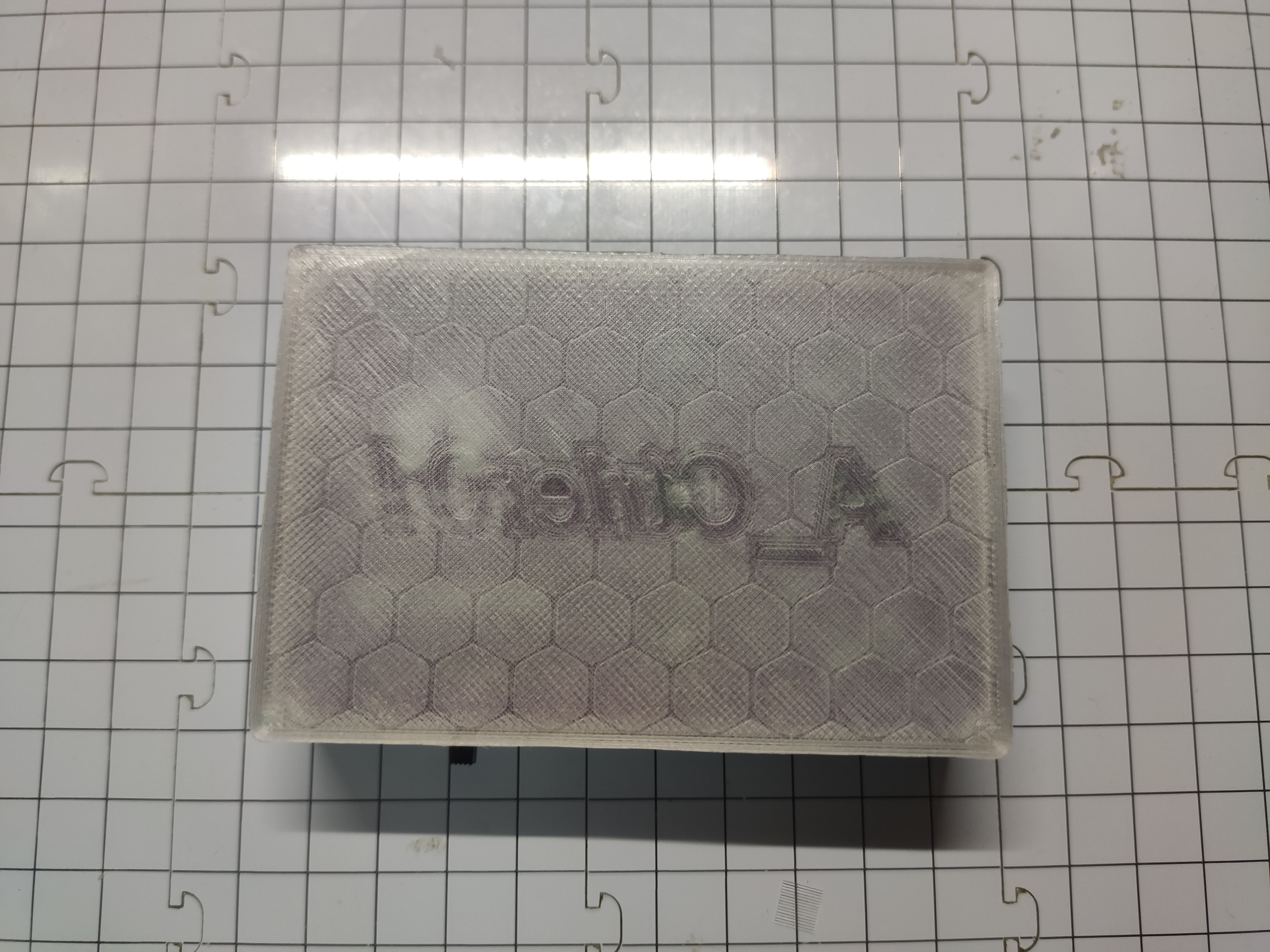

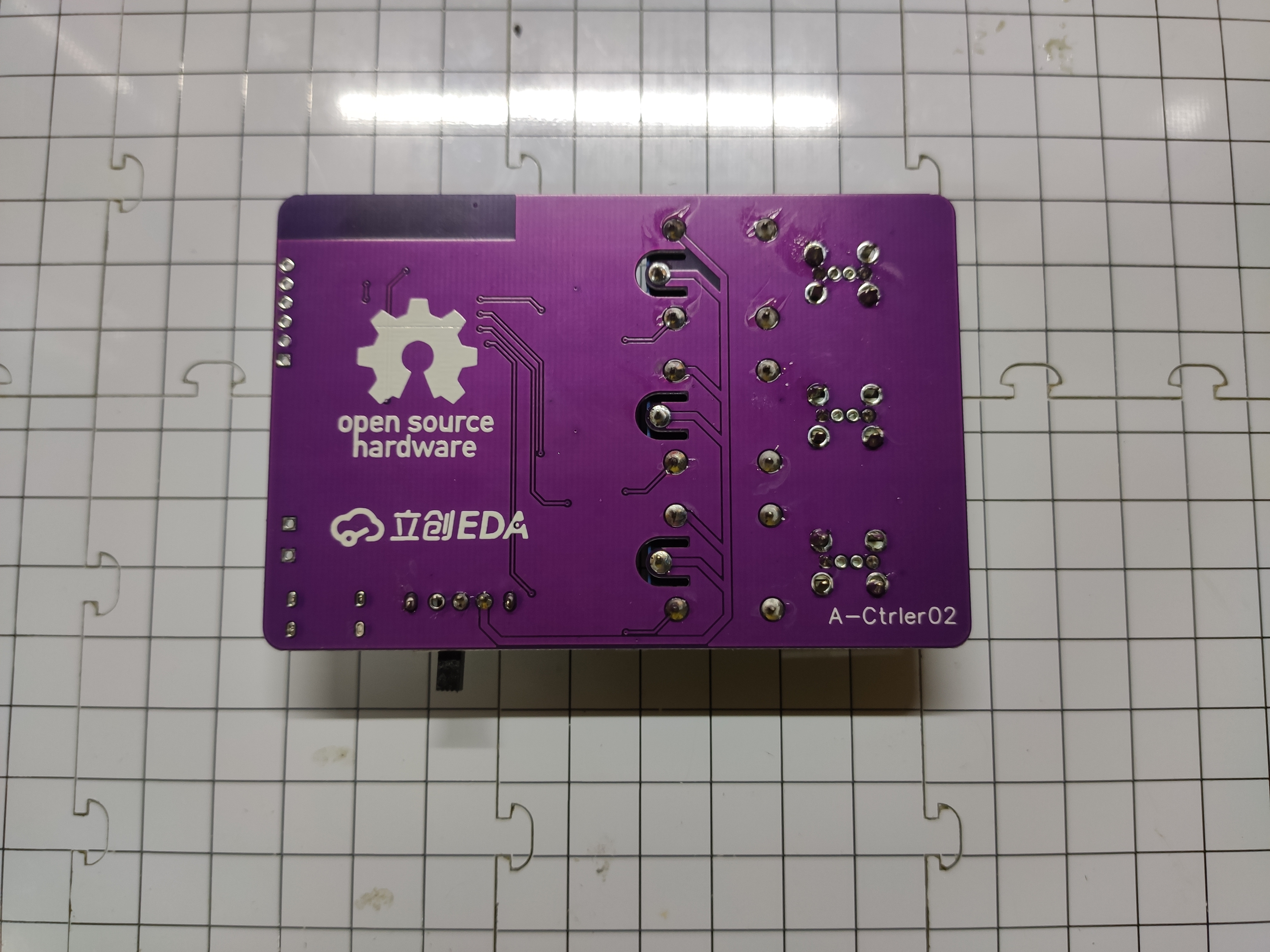

### 项目简介 在寝室中使用的酷毙灯只能手动开和关,常常上床睡觉忘记关灯,又要下来一趟,夏天常常出门忘记关闭小风扇。。。,属实不智能,现在做一个控制器,可以方便的管理这些设备 - - - ### 项目功能介绍 * typeC或焊上USB线供电; * 可本地开关控制三个设备,本地按键控制功能已完成; * 美观的外壳,已做好,还需优化; * 尝试制作APP局域网控制所有设备,待制作; * 上一条不方便使用的话可以升级接入米家,实现小爱语音控制; - - - ### 项目属性 * [x] 原理图设计 * [x] PCB图设计 * [x] PCB打样 * [x] 焊接测试 * [x] 外壳设计 * [x] 功能测试 * [x] 程序测试 - - - ### 电路讲解 就是继电器和按键加上基本外围电路 - - - ### 图片![9KofGfqiK08pMLrFs2GPYRAoH1as0evYHD3Y4v50.jpg](//image.lceda.cn/pullimage/FYZQAjOOhZofxHvWoEn58K6sFtXgmIYyMifOP5Xl.jpeg) ![rHlqIo28YY2OP0P9AlTIMG3rZDtzUTeKnNG3JEFJ.jpg](//image.lceda.cn/pullimage/3ZunYi3niP1UdMUlCLNV01pTbefEhQasoQxHwLNA.jpeg)![IMG_20211210_004819.jpg](//image.lceda.cn/pullimage/CWWed1ybffB7V3WvKWOjjwt2hjoihAMqYoTMa8fN.jpeg)![CWWed1ybffB7V3WvKWOjjwt2hjoihAMqYoTMa8fN.jpg](//image.lceda.cn/pullimage/cZDlpGWC7QXlHnUQkyRL3WWG4cEnj7W96ytpPaYb.jpeg) ![IMG_20211210_004836.jpg](//image.lceda.cn/pullimage/7St2nHVhgDUuYyMstFxoASV4QqjanD70Zk20vjig.jpeg) - - - ### 演示视频 [B站视频](https://www.bilibili.com/video/BV1M44y1a7NU?spm_id_from=333.999.0.0) - - - ### 注意事项 原理图设计时建议把烧录的VCC和继电器供电VCC区分,不然会在烧录程序时的引脚电平跳变影响继电器通断; 外壳一代经过测试发现还需要加一段支撑,后面优化好后开源模型 *附件A_Ctrler01是当前只有本地按键控制功能的代码
设计图
原理图
1 /
PCB
1 /
未生成预览图,请在编辑器重新保存一次
ID Name Designator Footprint Quantity
1 HDR-M-2.54_1x1 +,- HDR-M-2.54_1X1 2
2 100nf C1,C7,C8 C0603 3
3 10uf C2,C6,C9 C0603 3
4 0.1u C3,C4,C5,C10 C0603 4
5 1N4148WS-13-F D1,D2,D3 1N4148W T4 3
6 HDR-F-2.54_1x6 H1 HDR-F-2.54_1X6 1
7 K2-3.6×6.1_SMD KEY1,KEY2,KEY3,KEY4 按键 4
8 S8050-HQ Q1,Q2,Q3 SOT-23-3_L2.9-W1.3-P1.90-LS2.4-BR 3
9 4.7k R1,R4,R6 R0603 3
10 10k R2,R3,R5,R7,R8,R9,R10,R11,R12,R13,R14 R0603 11
11 SRD-5VDC-SL-C RELAY1,RELAY2,RELAY3 RELAY-TH_SRD-XXVDC-XL-C 3
12 SK-12E12-G050 SW1 SW-TH_G-SWITCH_SK-12E12-G050 1
13 ESP-12F(ESP8266MOD) U1 WIFIM-SMD_ESP-12F-ESP8266MOD 1
14 AMS1117-3.3 U2 SOT-223-3_L6.5-W3.4-P2.30-LS7.0-BR 1
15 USB-226-BRY USB1,USB2,USB3 USB-A-TH_USB-226-BRY 3
16 TYPEC-250D-BCP6 USB4 USB-C-SMD_TYPEC-250D-BCP6 1
