Dell 495W 服务器转接板
2.5k
0
0
4
简介
配合DELL 495W电源使用,输出12V和12VSB
简介:配合DELL 495W电源使用,输出12V和12VSB开源协议
:TAPR Open Hardware License
创建时间:2021-11-04 13:44:29更新时间:2022-07-20 17:48:13
描述

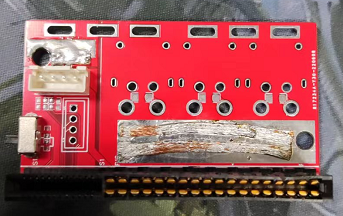

适配DELL 495W电源使用,可以配合之前开源的ATX电源使用,三路XT30/XT60分别对应CPU,GPU和ATX电源,HDD由ATX电源中的MR30输出。12VSB,PSOK,PSON信号由XH连接器输出。拨段开关可以强制上电。
请上电使用前再次核对线序,
