CH340K-USB-TYPE-C to TTL
904
0
0
1
简介
一款以CH340K为核心设计的串口调试助手
简介：一款以CH340K为核心设计的串口调试助手开源协议
：CERN Open Hardware License
(未经作者授权，禁止转载)创建时间：2022-02-14 23:11:48更新时间：2024-07-12 09:56:15
描述
产品介绍
CH340K-USB-TYPE-C to TTL模块是以CH340K为核心，内部自带晶振，最高波特率可达 2Mbps，软件兼容CH341驱动，防倒灌保护，引出相应的通讯接口与电源接口，通讯接口带有指示灯指示工作状态，通讯稳定，体积小。
产品特点
- USB TYPE-C接口
- 全速 USB 设备接口，兼容 USB V2.0。
- 计算机端 Windows 操作系统下的串口应用程序完全兼容，无需修改。
- 硬件全双工串口，内置收发缓冲区，支持波特率 50bps~2Mbps
- 内置固件，软件兼容 CH341，可以直接使用 CH341 的 VCP 驱动程序。
- 输出 TTL 电平5V
引脚功能表
|
序号 |
符号 |
描述 |
|
1 |
GND |
接地引脚 |
|
2 |
5V |
5V 电源输出引脚（最高 500mA） |
|
3 |
RXD |
串行数据输出口 |
|
4 |
TXD |
串行数据输入口 |
|
5 |
RTS# |
MODEM 联络输出信号，请求发送，低(高)有效 |
|
6 |
CTS# |
MODEM 联络输入信号，清除发送，低(高)有效 |
|
7 |
DTR# |
MODEM 联络输出信号，数据终端就绪，低(高)有效 |

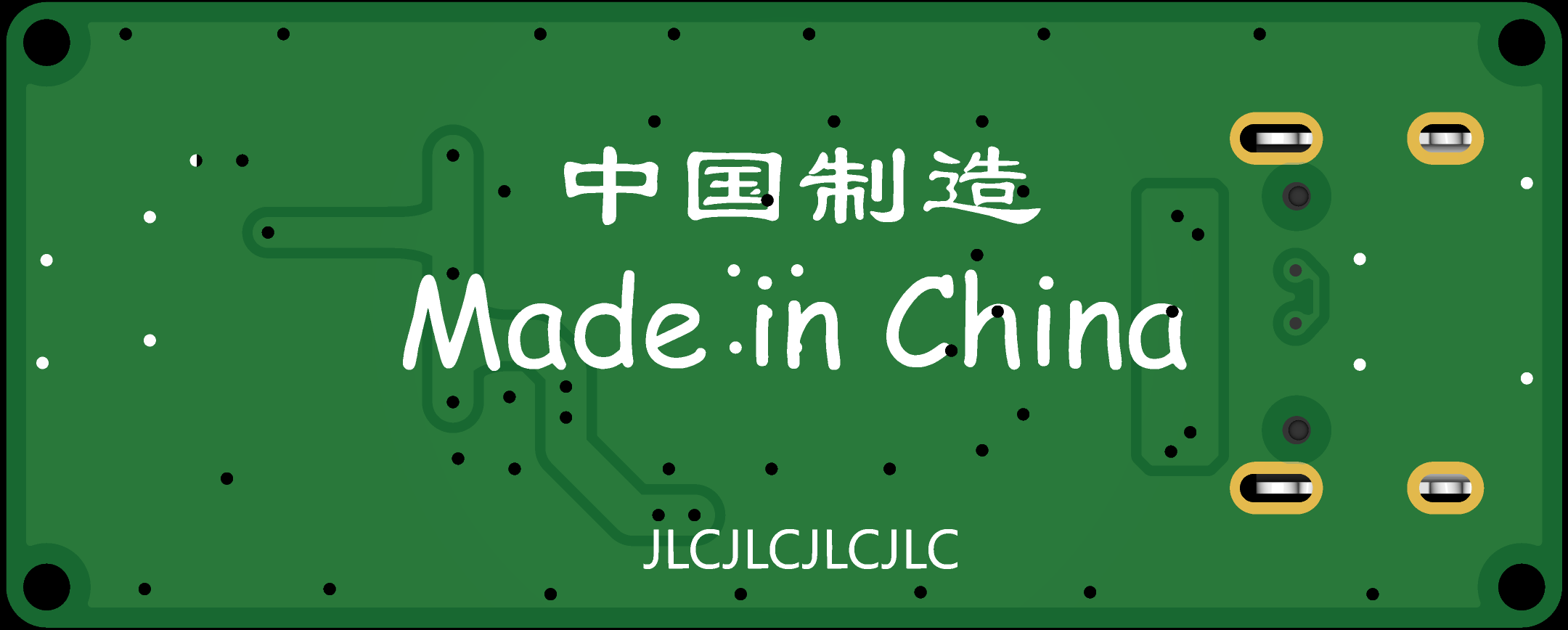

产品3D渲染照片

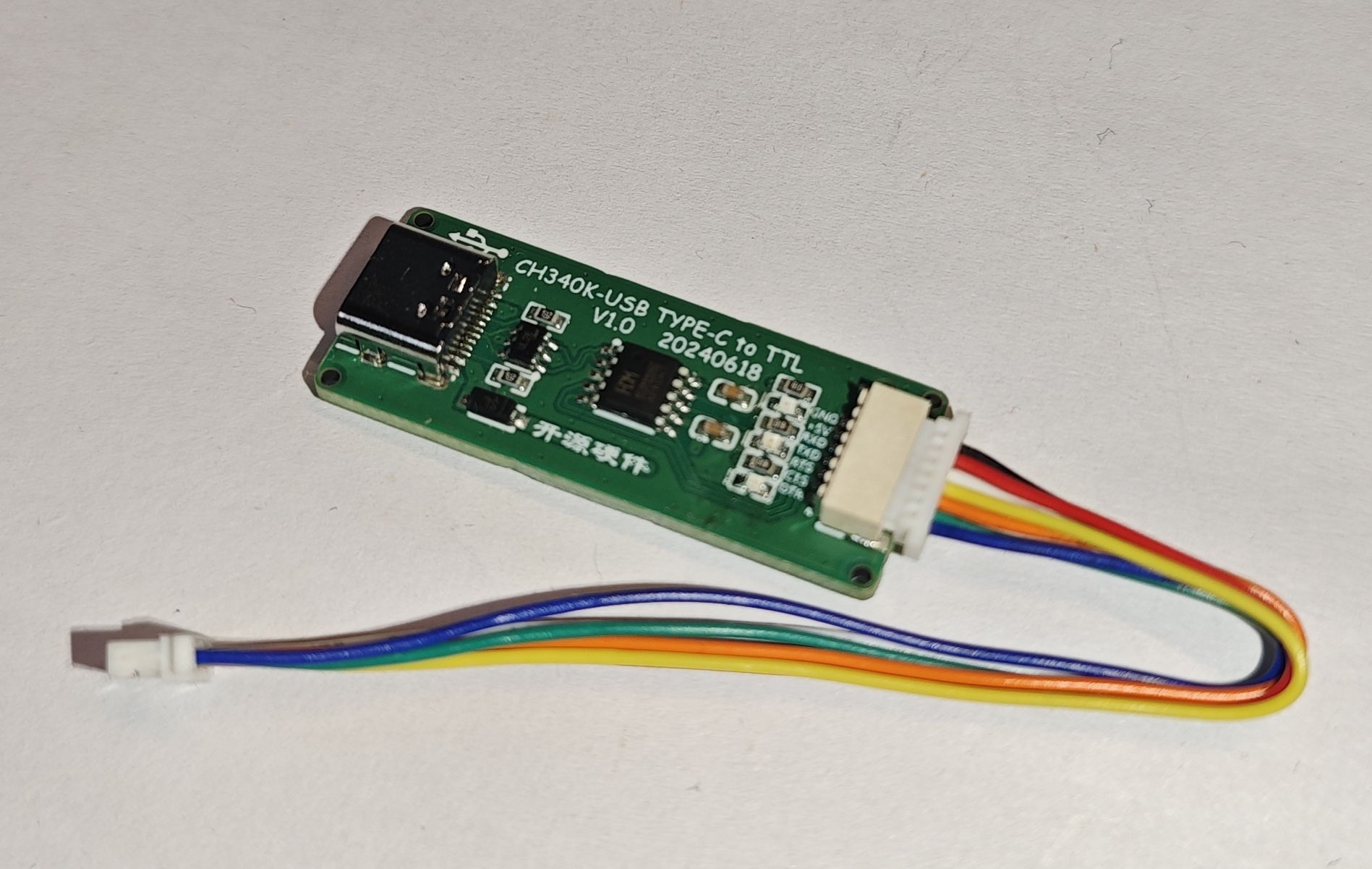

产品实物照片
设计图
未生成预览图，请在编辑器重新保存一次BOM
暂无BOM
