标准版 【南京邮电校赛】BoostPFC
简介:UCC28180通过使用平均电流模式控制,在无需输入线路感测的情况下,即可实现输入电流低失真波整形,该控制器的电流感测阈值有所降低,方便使用低值分流电阻来降低功率耗散,这对于高功率系统尤为重要。
开源协议: Public Domain
南京邮电大学校赛一等奖
参赛队员:胡文轩 梁逸秋 金潇
指导老师:张胜 陈建飞

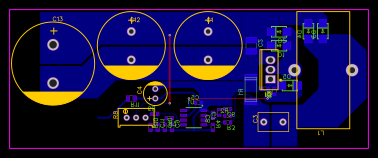

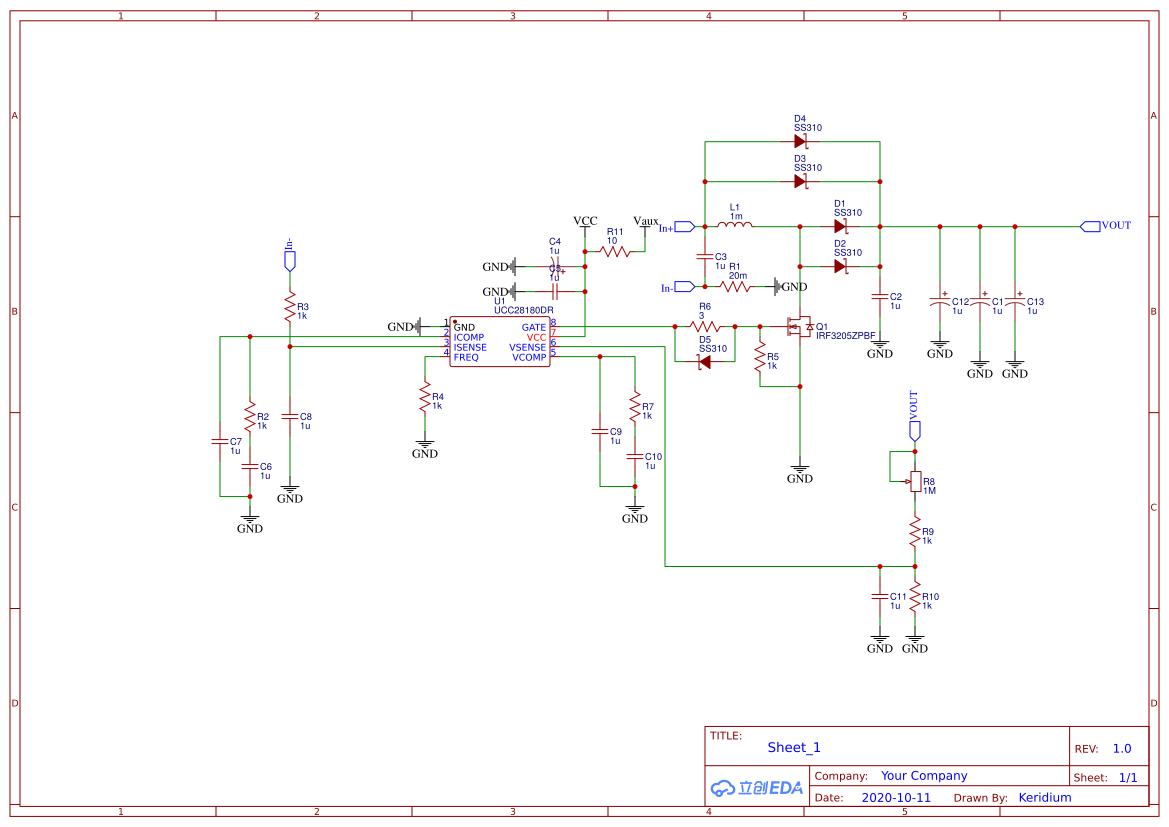

使用UCC28180有源功率因数校正 (PFC) 控制器,该控制器运行在连续导通模式 (CCM) 下,可为交流-直流前端中的升压前置稳压器提供高功率因数、低电流失真和出色的电压稳压。此控制器适用于 100 瓦至几千瓦范围内的通用交流输入系统,开关频率可在 18kHz 至 250kHz 范围内编程,以便轻松支持功率 MOSFET 和 IGBT 开关。集成的1.5A 和 2A (SRC-SNK) 峰值栅极驱动输出在内部钳位为 15.2V(典型值),无需使用缓冲电路即可快速接通、关闭以及轻松管理外部电源开关。
UCC28180通过使用平均电流模式控制,在无需输入线路感测的情况下,即可实现输入电流低失真波整形,从而减少了外部组件数量。此外,该控制器的电流感测阈值有所降低,方便使用低值分流电阻来降低功率耗散,这对于高功率系统尤为重要。为了实现低电流失真,UCC28180控制器还特有用于消除相关误差的经调整电流环路稳压电路。
