标准版 SL2.1A USBHUB集线器超mini扩展
简介：采用官方原理图推荐方案制作的miniUSBHUB
开源协议: GPL 3.0
描述

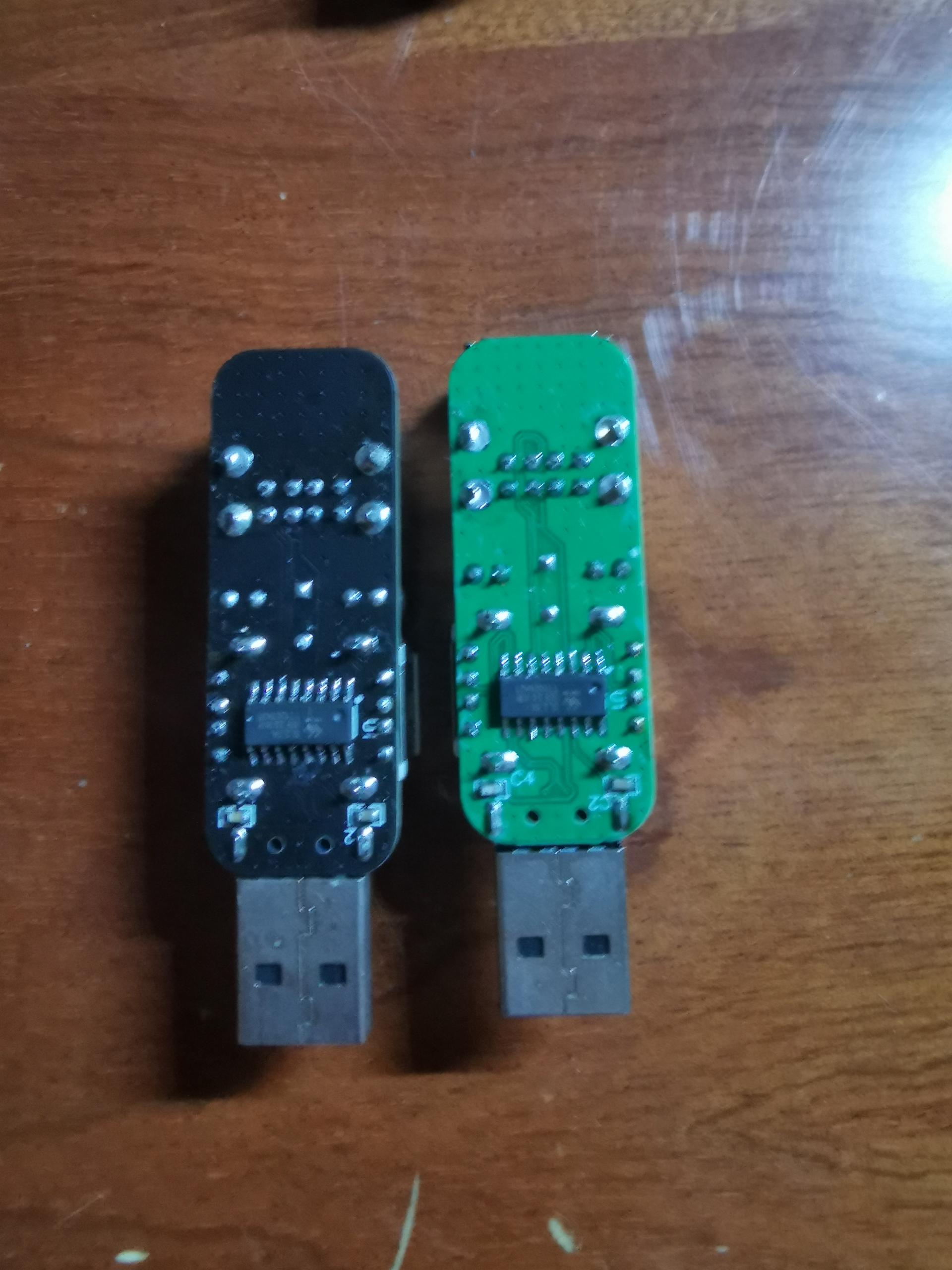

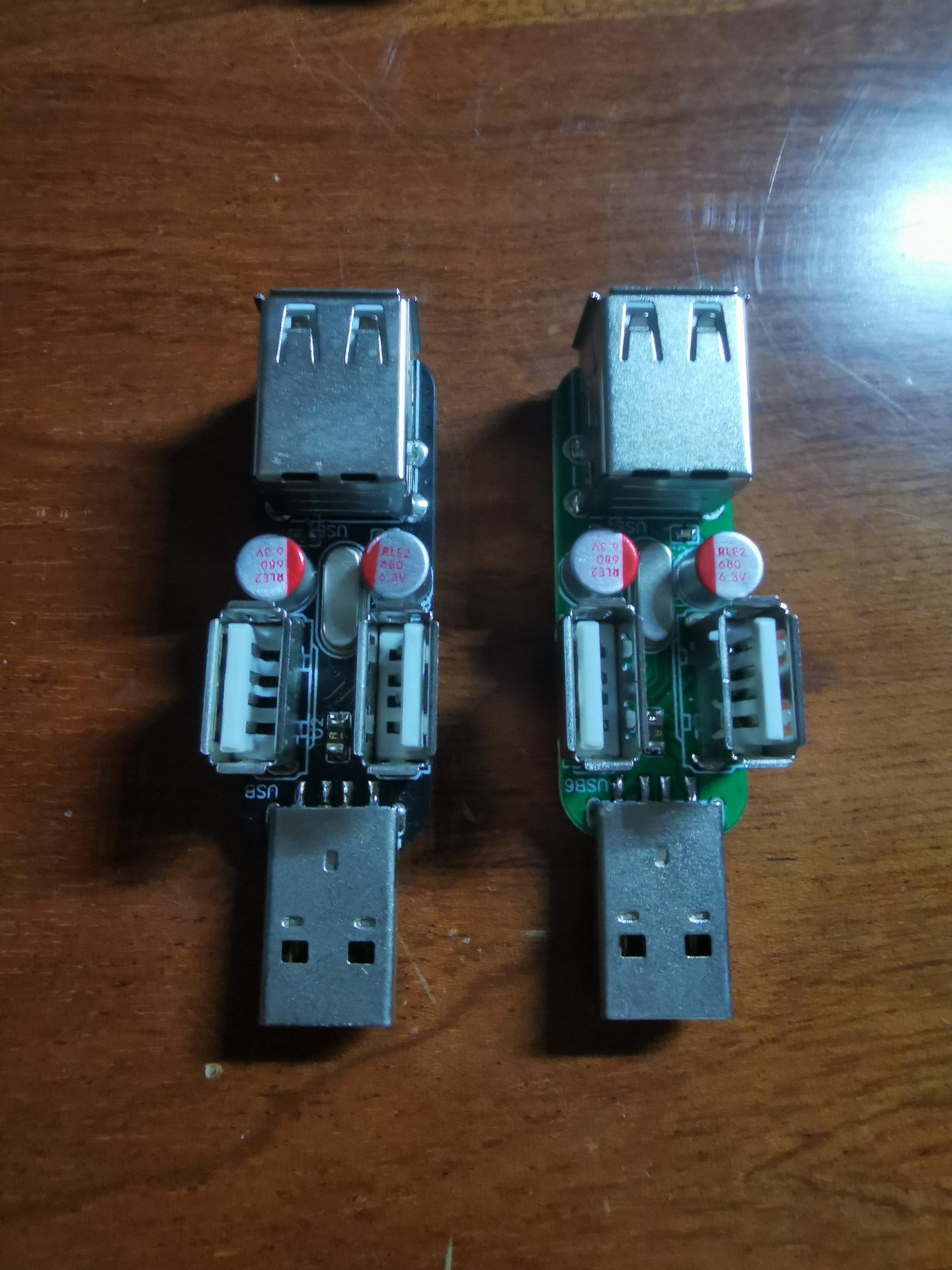

采用官方电路方案制作的miniUSBHUB，充分利用每一寸土地，下一步准备增加网口焊接成品率比较低，不知道为什么，有些焊上去能用有些用不了，有些接口能用有些不行，不知道是焊接技术问题还是PCB电路板有问题，5个成功3个样子，有个部分USB接口没反应
设计图
| ID | Name | Designator | Footprint | Quantity | BOM_Supplier | BOM_Manufacturer | BOM_Manufacturer Part | BOM_Supplier Part |
|---|---|---|---|---|---|---|---|---|
| 1 | 1uF | C1 | 0603 | 1 | LCSC | FH | 0603B105K250NT | C59302 |
| 2 | 10uF | C2,C4 | 0603 | 2 | LCSC | FH | 0603X106K100NT | C38898 |
| 3 | 10nF | C3 | CAP_0603 | 1 | LCSC | Taiyo Yuden | UMK107B103KAHT | C386151 |
| 4 | 150uF | C5,C29 | RADIAL,6.3X8MM | 2 | LCSC | HONOR | RVT1H151M0810 | C87860 |
| 5 | SL2.1A | U1 | SOP-16_150MIL | 1 | LCSC | CoreChips | SL2.1A | C192893 |
| 6 | MF-NSMF200-2 | U2 | F1206 | 1 | LCSC | BOURNS | MF-NSMF200-2 | C89656 |
| 7 | U-USBAR04P-F201 | USB1 | USB-A-TH_8PIN-H-FEMALE-TL_U-USBAR04P-F201 | 1 | LCSC | Shenzhen Cankemeng | U-USBAR04P-F201 | C386741 |
| 8 | USB-212-BCW | USB4 | USB-A-SMD_USB-212-BCW | 1 | LCSC | XUNPU | USB-212-BCW | C720521 |
| 9 | C16722 | USB6,USB7 | USB-A-TH_4P-V-F_13.7MM | 2 | LCSC | Boom Precision Elec | C16722 | C16722 |
| 10 | 12MHz | X1 | HC-49US_L11.5-W4.5-P4.88 | 1 | LCSC | Yangxing Tech | X49SD12MSD2SI | C114441 |
