E522.49-汽车级16通道LED恒流驱动芯片
5.1k
0
0
5
简介

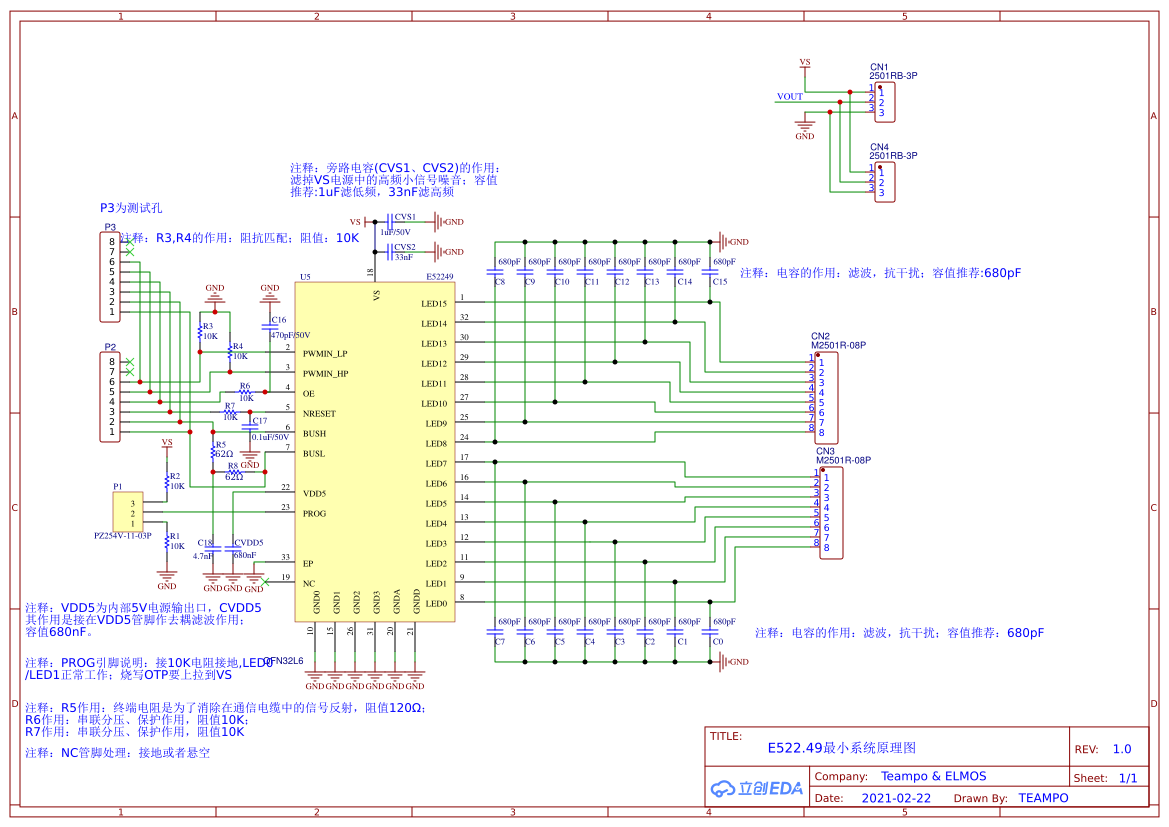

E522.49最小系统板采用差分总线接口(硬件采用CAN收发器，软件采用UART协议)，芯片参数采用默认设置。客户可以通过烧写OTP改变芯片参数设置。 如果需要购买电路板，可以联系深圳霆宝公司。
简介：E522.49最小系统板采用差分总线接口(硬件采用CAN收发器，软件采用UART协议)，芯片参数采用默认设置。客户可以通过烧写OTP改变芯片参数设置。 如果需要购买电路板，可以联系深圳霆宝公司。开源协议
：Public Domain
创建时间：2021-02-22 09:44:46更新时间：2021-07-31 13:55:52
描述
E522.49，单片机可以通过总线接口，对16个LED输出通道的电流，占空比，开关进行控制，状态读取
- 供电电压：5V~40V
- 内置16路PWM发生器，10位分辨率
- 16通道可编程LED驱动，每通道最大电流100mA，输出电流步长100uA，上升斜率可调
- 2种优先级的PWMIN输入接口，可以通过PWMIN引脚上的PWM信号，或者OTP中备份数据直接控制LED通道
- 10位ADC用于LED开路，短路和系统诊断
- 支持”单灯”模式
- 独特的热管理功能：两通道并联输出，通过外部散热电阻，降低芯片功耗
- 可配置的过压降额输出
- 可配置的过温降额输出
- LED bin亮度校正
- 可选的外部LED bin电阻评估
- Failsafe状态下(比如：主机(MCU)失效时），芯片可以根据内部存储的电流和占空比这些数据继续工作
- 工作温度 -40°C - 125°C （结温150°C）
- AEC-Q100汽车级认证
- 满足ASIL-B功能安全等级
- 封装：QFN32L6
