简介
史无前例的集成超多功能，用于验证与学习
简介：史无前例的集成超多功能，用于验证与学习开源协议
：GPL 3.0
创建时间：2022-02-09 21:56:59更新时间：2022-05-13 12:28:22
描述
本工程根据“STM32入门100部”视频及学习教程制作，部分细节及引脚定义可能存在差异，请以实际为准，相关代码请见附件
工程简介
在学习STM32过程中接触到了很多优质的教程，而杜洋老师的洋桃1号开发板 STM32F103C8T6入门100步 教程感觉较为适合新手入门，但是价格略高，于是为了学习制作了此工程。
该PCB集成了LED、8位数码管、继电器、按键*4、唤醒按键、烟雾传感器、红外传感器（未验证）、四向摇杆、蜂鸣器、0.96OLED、编码器等功能。
工程图片

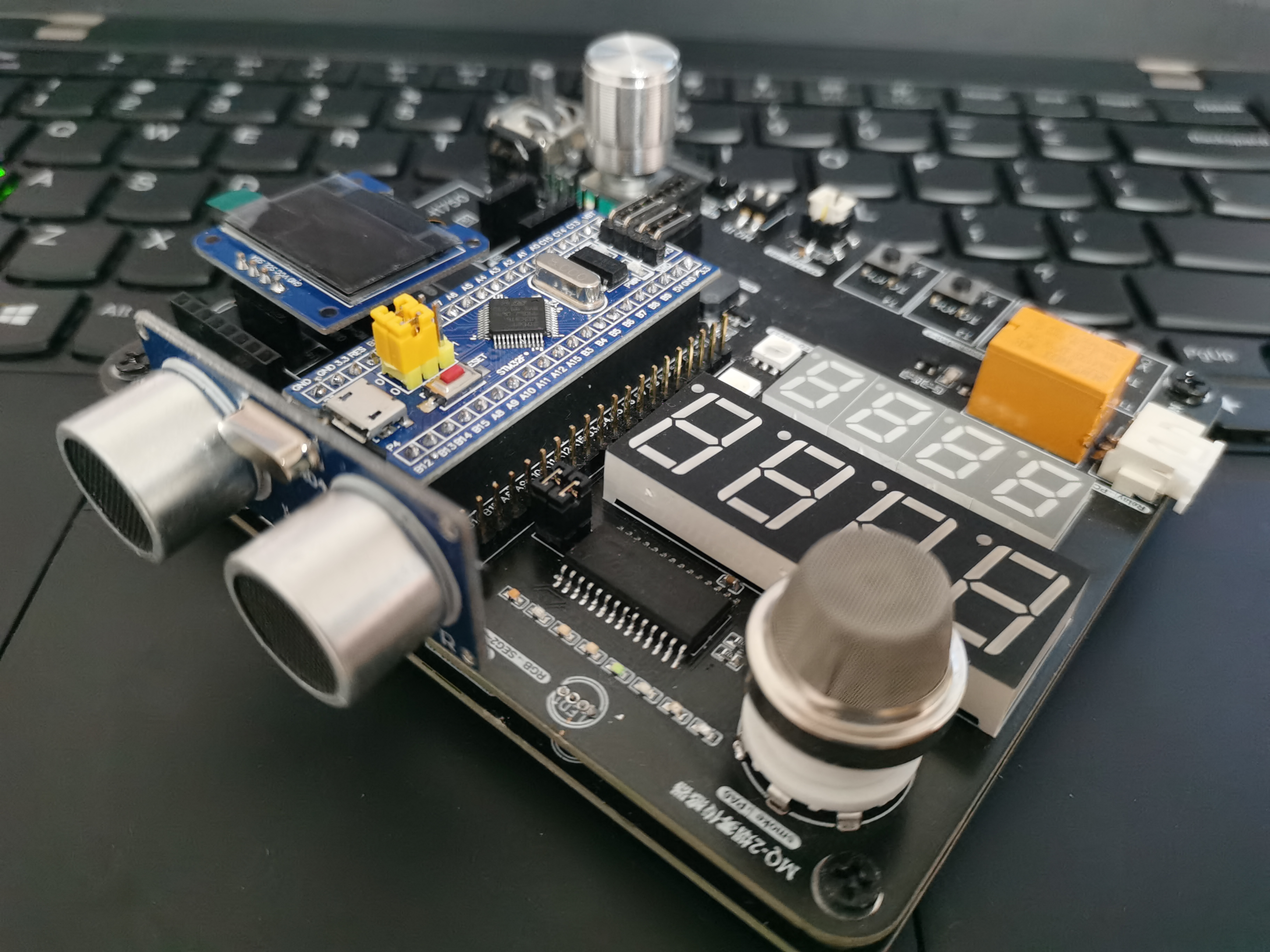

1.外观

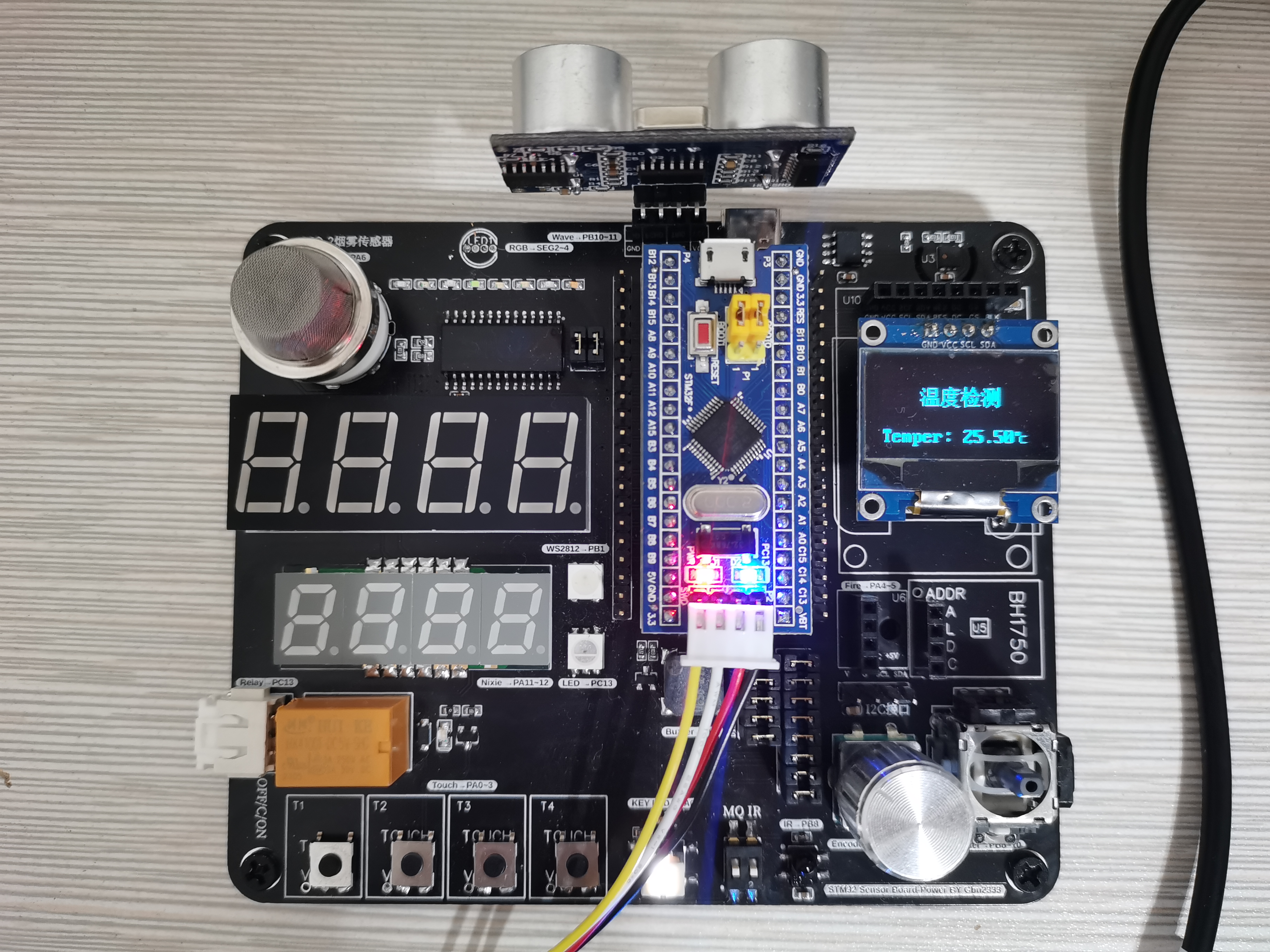

2.LM75A-温度传感

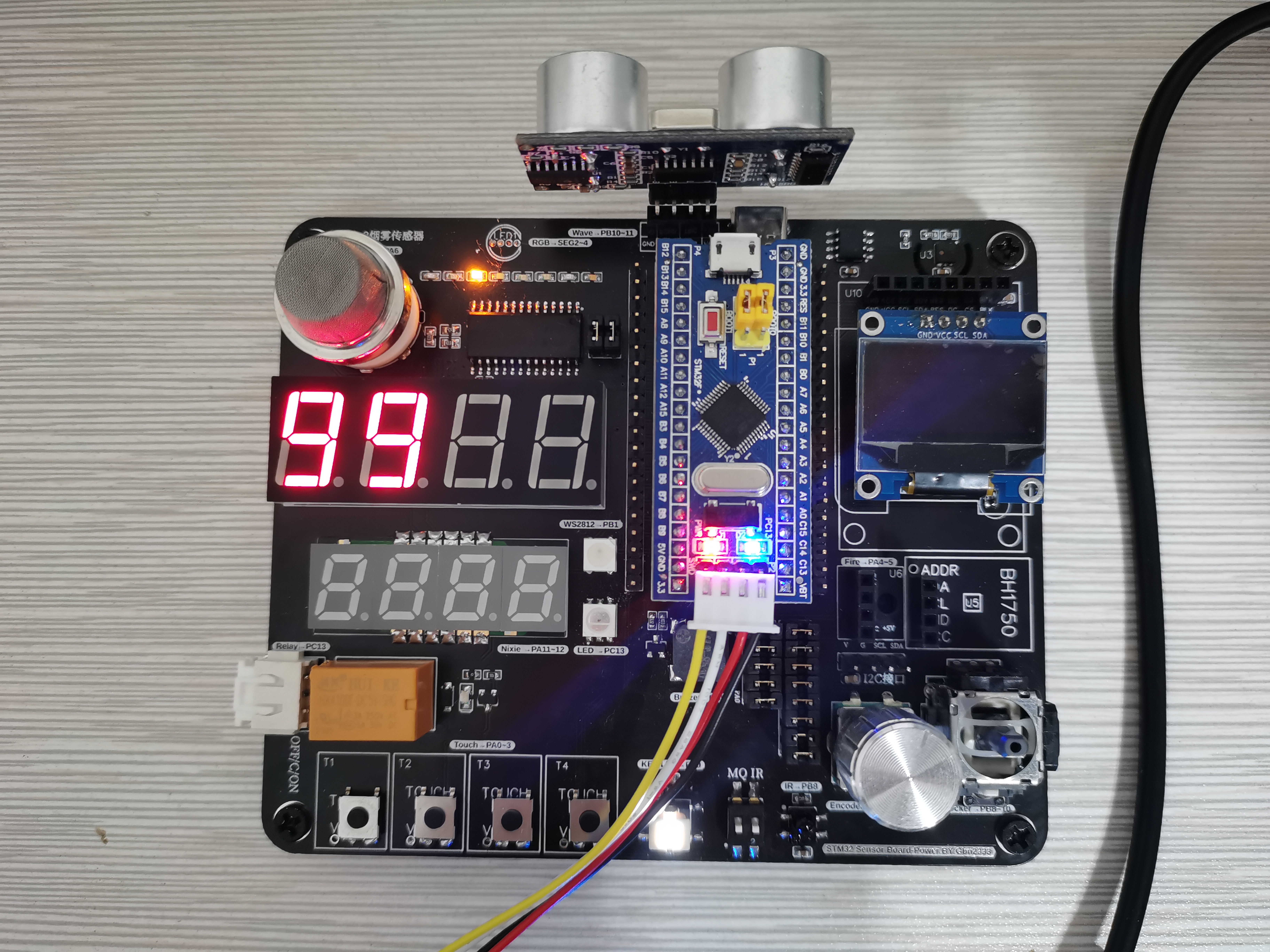

3.双路ADC检测

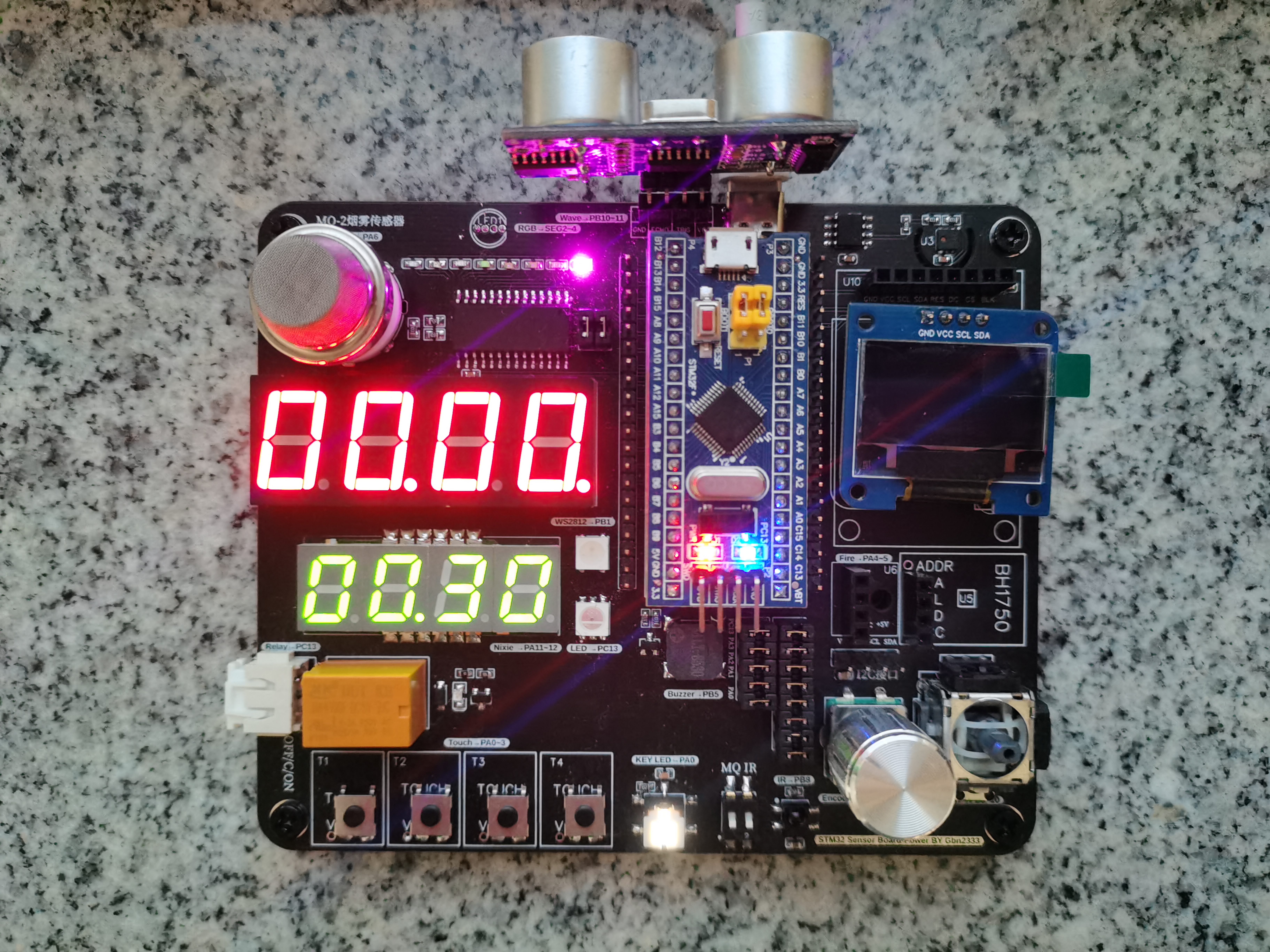

4.旋转编码器计数
5.RTC时钟
注意事项：经二次验证，MQ-2传感器电路存在缺陷（无法读取ADC值）2022.5.12
设计图
未生成预览图，请在编辑器重新保存一次BOM
暂无BOM
