16块钱做了张ESP8266「名片」V1.2

8个月前

简介:好看不失低调,实用而又装逼。

开源协议: CC-BY-NC-SA 3.0

描述

著作权归作者 Giftina 所有。商业转载请联系作者获得授权,非商业转载请注明出处。开源是为了共享、拓展、创新,而不是盈利、复制、装逼,所以 禁 止 倒 卖。当然你觉得能赚到钱、装到逼就行,金钱至上,随你,我只能对此表达一下良心的谴责,和对开源精神、创新未来的遗憾。开源无罪,创新原罪;中国国粹,是我不配。

迭代1.2.3,打板测试没有发现问题,旧版的RFID部分因铺铜有所影响目前已移除。

受国外大佬的Linux名片启发,学习了嵌入式基础,跟风画的ESP8266名片,标准名片尺寸9cm × 5.4cm,USB+Type-C双接口,与大厂接轨;具有完整的外围电路,可直接作为ESP8266开发板使用,通过在原理图里增加排针,可二次开发自行引出所需引脚;特别设计了挂件口,可当工牌挂件使用;尺寸适配米物名片盒,无论是裸板还是焊接完毕的成品都可以顺利放入名片盒,一键弹出递给HR,最极客的仔应该配最炫酷的套。

自古评论区出人才,发现评论区有大佬@blackbox114设计了不破坏名片完整样式的好创意,故依样画葫芦增加了可分离式设计,建议制版厚度1.2mm。需要用到USB公口时将USB接口周围的三片垫片掰下组合,并粘贴垫在USB接口板面下,即可正常插入USB母口。原先的版本需要自行上锡并垫高才可正常插入,故作为旧分支不再维护,保留PCB工程图,旧版建议制版厚度2mm。

成本:PCB去嘉立创打5片5元 + ESP12十片100元 + 外围电路10套50元 = 10片160元左右 = 单片名片16元左右,跟老外那个20块跑Linux的全志名片成本差不多,面试递一片、简历附一张,科技感与成就感满满,上电WiFi手机点灯,你就是人群中最亮的仔。话说不焊元件的裸板也很好看啊,那么每片成本低至1元,随便送人不心疼。

虽然是一个很简单的工程,在边学边做的日常中,计科出身的坑主转型入坑了嵌入式,并通过这张工程师名片成功入职嵌入式,也不失为一桩美谈。

Arduino源码不会再上传,因为有人直接复制了我的开源硬件倒卖,我庆幸没有放出源码,不然人家完整一套方案卖得更离谱。反正也没啥难度,网上例程相当多。

引用:原理图参考https://oshwhub.com/jixin003/iot_board_esp12,ESP-12更换为新的沉板设计,接口更换为Type_C,增加USB_PAD公口。可分离式设计参考@blackbox114

协议:知识共享-署名-非商业性使用-相同方式共享:允许个人非商业性使用,使用需注明来源,禁止未授权商用,二次修改需以相同协议开源共享。接受商业定制与个人定制。联系方式:QQ 1005056803,微信 Giftina

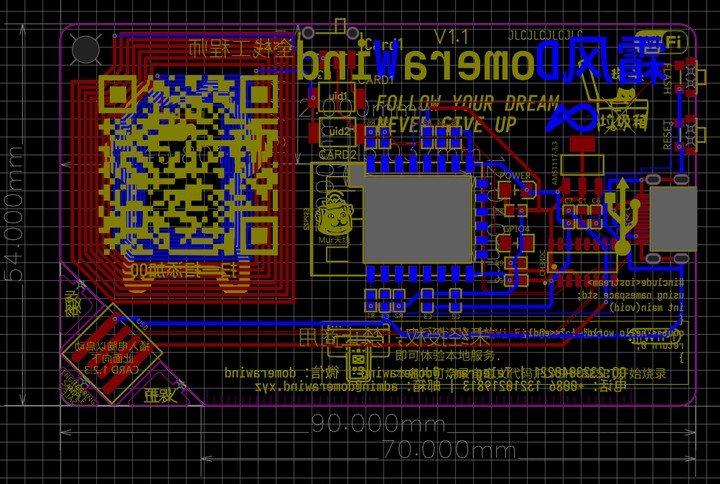

图(旧版PCB): pcb.png

BOM

ID Name Designator Footprint Quantity BOM_Manufacturer Part BOM_Manufacturer BOM_Supplier BOM_Supplier Part
1 ESP-12 P6,P6 ESP-12F(ESP8266MOD) 2 ESP-12E Ai-Thinker LCSC C89297
2 CH340C U2,U2 SOP16_150MIL_JX 2 CH340C WCH LCSC C84681
3 AMS1117-3.3 U1,U1 SOT223_JX 2 AMS1117-3.3 Youtai Semiconductor Co., Ltd. LCSC C347222
4 GPIO4 LED2,LED2 LED1206-R-RD 2 OSG81206C1E OptoSupply LCSC C268278
5 100nF C1,C2,C3,C4,C5,C1,C2,C3,C4,C5 C0603 10 0603B104K500NT FH(Guangdong Fenghua Advanced Tech) LCSC C435275
6 TS24CA RESET,FLASH,RESET,FLASH SW-SMD_TS24CA 4 TS24CA SHOU HAN LCSC C393942
7 POWER LED1,LED1 LED1206-R-RD 2 OSR51206C1E OptoSupply LCSC C268276
8 TYPE-C USB1,USB1 USB-C-SMD_TYC-302-16 2 TYC-302-16 XUNPU LCSC C381477
9 OTG USB2,USB2 USB-A-SMD_C42566 2 USB-AF-10.6X14.6-H5.72 LCSC LCSC C42566
10 10K R1,R2,R3,R4,R5,R8,R9,R1,R2,R3,R4,R5,R8,R9 R0603 14 ETCR0603F10K0K9 ResistorToday LCSC C365375
11 10K RN1 RES-ARRAY-SMD_0602-16P-L3.8-W1.6-BL 1 MNR18E0APJ103 ROHM Semicon LCSC C308570
12 300 R6,R7,R6,R7 R0603 4 0603WAF3000T5E UniOhm LCSC C23025

展开

工程成员

工程附件

登录注册后才可以进行评论操作
工程所有者当前已关闭评论
征集令发布者当前已关闭评论
全部评论 30

junmo1215

@Giftina  啊,了解,感谢大佬

2020-10-24 20:12:10

Giftina

@junmo1215  大佬你好,那个线圈是一个NFC线圈的元件封装,是在原版PCB的基础上加入了NFC功能,这个线圈是不加入BOM的,想要使用的话只需要额外购买一个CUID卡即可,BOM已更新。和wifi无关,不需要的话可以直接修改原版PCB

2020-10-24 14:06:47

junmo1215

Hi,大佬你好:
    想问下下面这个线圈是用来做啥的












12名片用NFC线圈-抄的U3名片用NFC线圈1

我打算自己做一个,但是商城没有这个线圈了,有推荐的替代方案嘛。
还是说这个线圈跟WiFi的信号并没有什么关系,那我就不用这个线圈了


感谢

2020-10-24 11:12:21

ZYZAC

@Giftina  好的我明白了,感谢您的开源贡献和回复

2020-10-19 19:22:45

Giftina

@ZYZAC
1.协议CC-BY-NC-SA 3.0(知识共享-署名-非商业性使用-相同方式共享 3.0)本身就禁止了商业性使用,该复制者的收钱定制行为已经是盈利性商业行为;
2.署名是CC-BY协议规定的,是必须署名原作者,但该复制者一开始并未署名原作者与出处,仅在他所写的制作流水账开头非常普通地提到过是在立创找到了一张开源的名片,而且之后我与他交流的时候脏话连天,态度非常恶劣顽劣;
3.这个板子制作也挺费时间的,没错,这个小工程花费了我半年左右的精力来进行30多次的测试与改进,而该复制者只花了几个小时写了篇制作流水账、再改改PCB的图片文字就可以卖钱了,这跟毕业论文查重率80%+还顺利毕业了没有什么本质性区别;
4.该复制者“为了方便不会制作的酷友”的定制售价80元,浸个2块钱一管的705再加20元,焊接芯片再加20元,我觉得这是个暴利的价格,定制群200人,定制收益已过万,更何况还是预收定金的庞氏吃相;
5.我自产自销帮人定制是收30元包邮成本费,售价确实不是很贵,如果对方选择边学边做,我还会免费指导不收一分钱,对方送给别人或者帮朋友做,皆大欢喜,完全没问题。但靠一点小聪明倒卖开源的项目,不得不挂出来给大家看。

2020-10-19 12:34:40

ZYZAC

@Giftina  我不是杠啊,不过我感觉酷安那个作者要是注明了您之后,还是很不错的啊,这个板子制作也挺费时间的,售价不是很贵,个人看法不喜勿喷

2020-10-18 16:57:22

Giftina

@zeiyu  大佬谦虚了,HUB ver同样也是ESP12沉板的

2020-10-12 21:47:37

zeiyu

大佬大佬,那个HUB_ver的图是沉板设计吗?因为我看到你的图片中的似乎都没有用沉板

2020-10-12 16:37:29

Giftina

@chen7654  谢谢提醒,确有此事,也不是一次两次了,奈何侵权行为太多、追究成本太大,我放弃追究了,过过自己的小日子算了

2020-10-03 12:47:06

chen7654

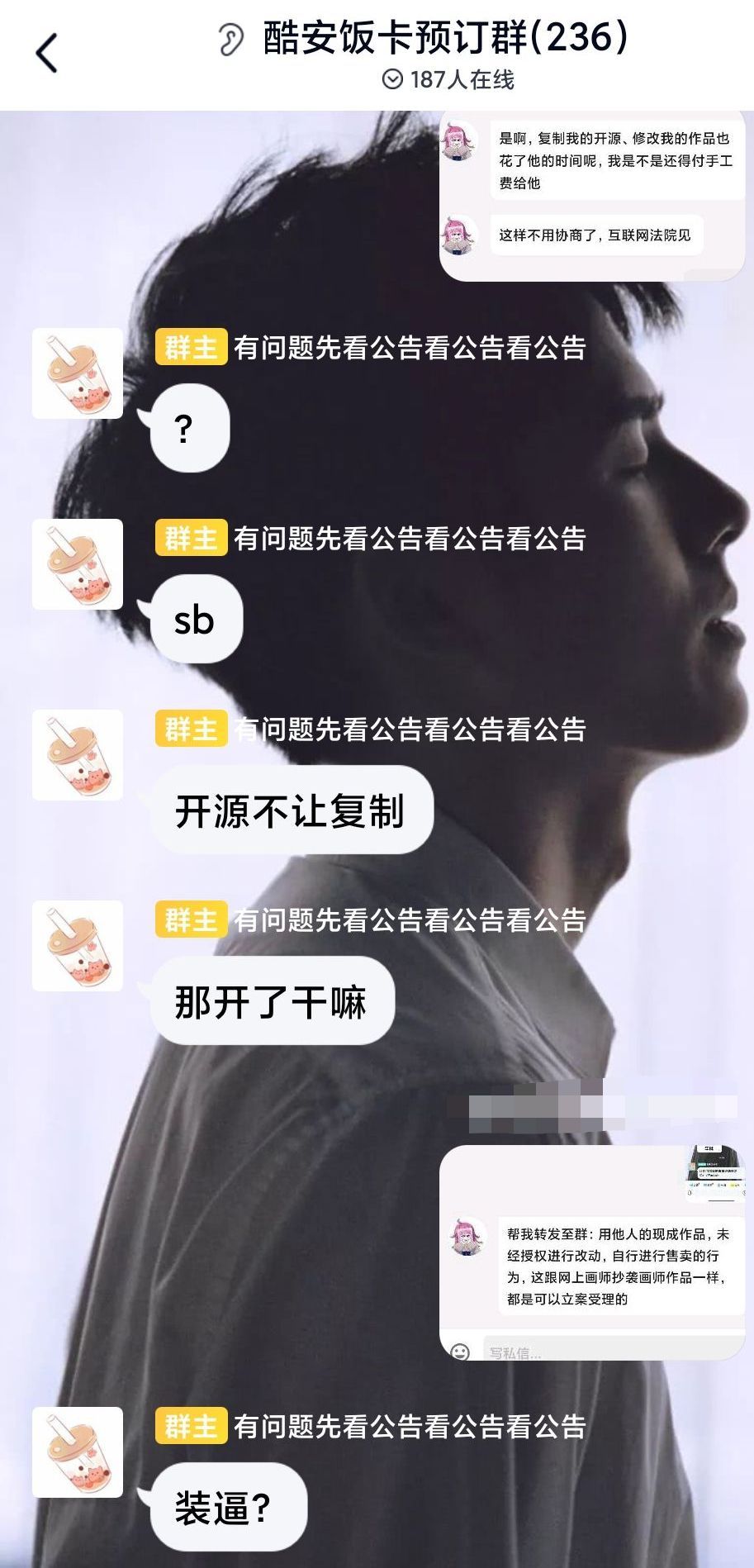

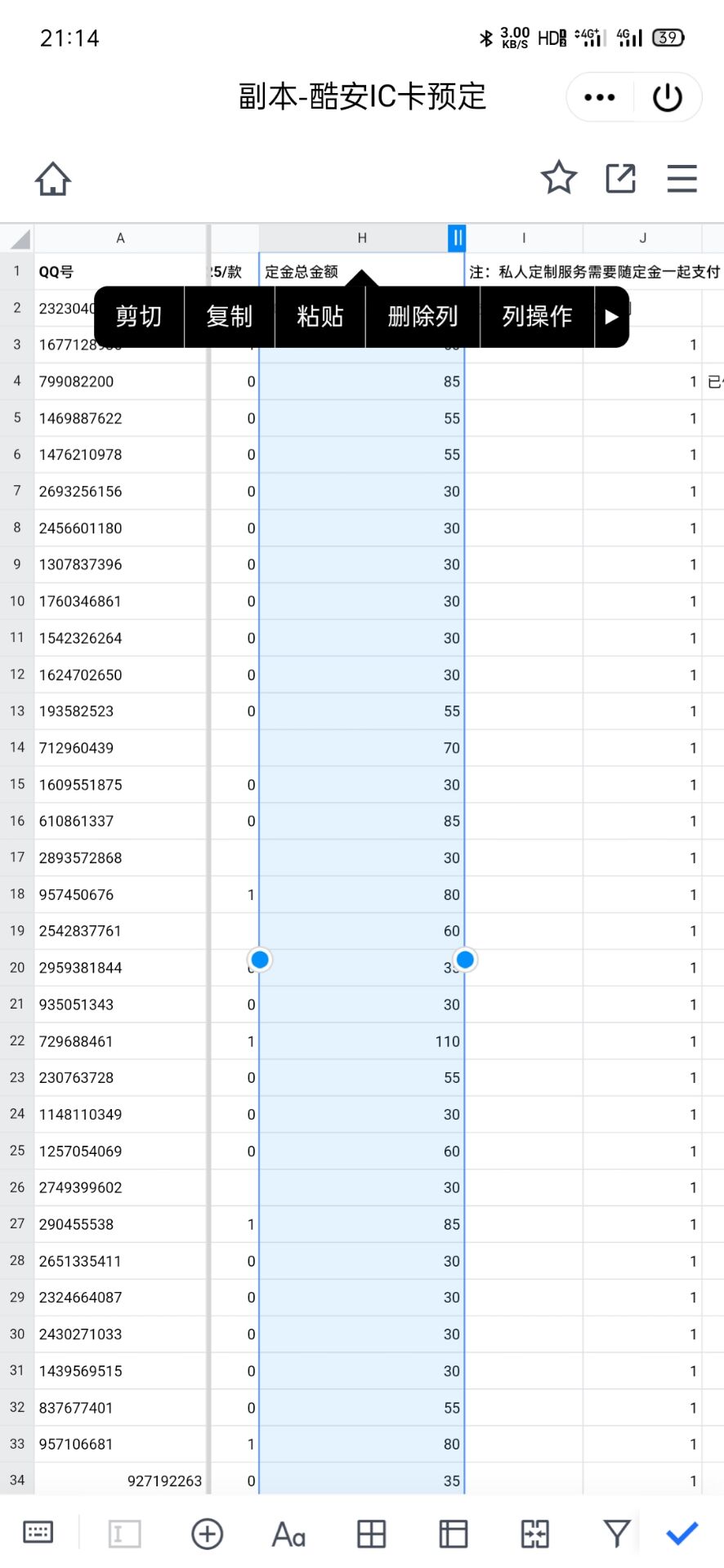

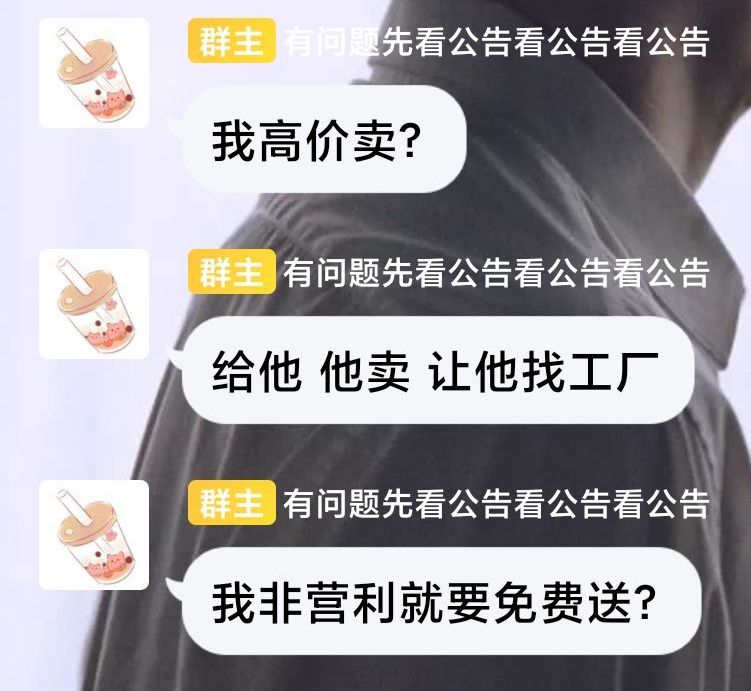

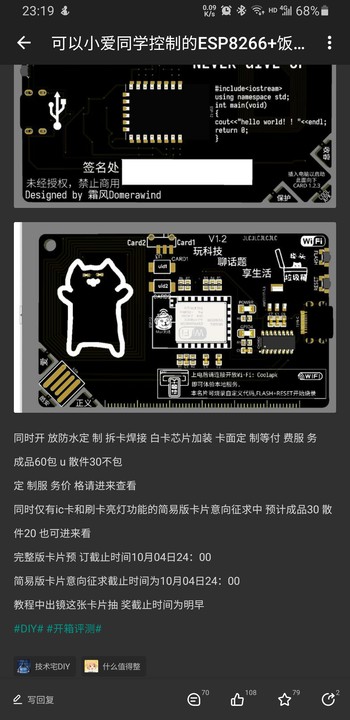

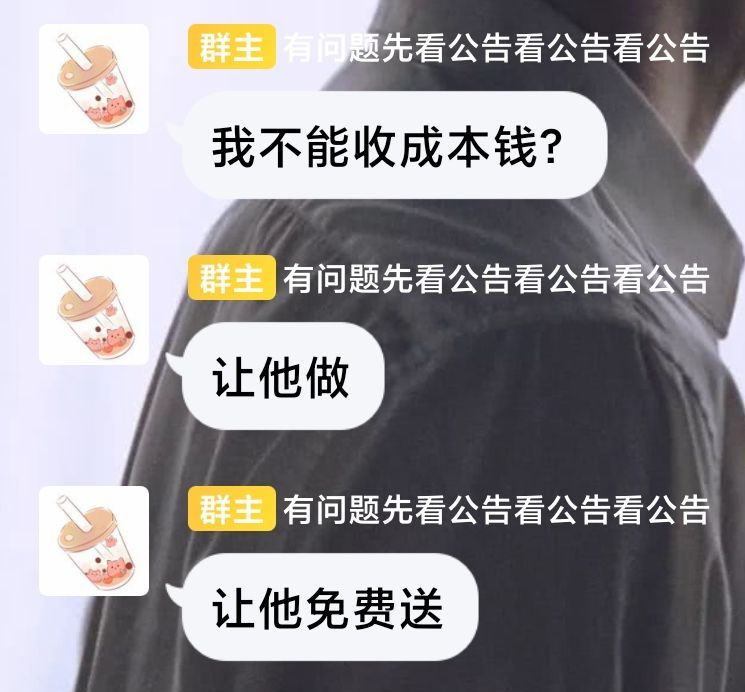

老哥,有人拿着你的东西去卖钱了;在这儿
lADPD3zULhSy99XNC5DNBaA_1440_2960.jpg_720x720q90g.jpglALPD4d8qgMGd9LNAqLNA-s_1003_674.png_720x720q90g.jpg

2020-10-02 23:21:18

Giftina

@Y.A.K.E  好想法,全员沉板,可以做一版试试效果

2020-09-18 11:45:15

Y.A.K.E

电阻电容 340好像都可以做成开槽内嵌,厚度又能减少点

2020-09-17 01:44:24

Giftina

@Z夏川  有兴趣学习是很棒的一件事,学习做这个首先是编辑器的选择,对初学者来讲lceda是很香的,同时这个平台的帮助和教学系统是比较浅显易懂的,官方教程在这里:https://docs.lceda.cn/cn/FAQ/Editor/index.html,如果有需要我也可以略作指导,加我Q就可以

2020-07-23 08:13:35

Z夏川

@Giftina  大佬大佬 真的很酷很想学着做,但是一窍不通。请问有没有什么基础入门的教材或者学习平台可以推荐一下?

2020-07-22 18:11:21

Giftina

@Kearney  可以学,都学,这个工程是很基础的

2020-07-04 11:41:30

Kearney

太帅了,有空也想学一下

2020-07-03 17:28:14

blackbox114

@blackbox114  好我明白了,,有两层要焊接还真是有些麻烦 本来想偷懒只连四根线的

2020-05-07 09:54:45

blackbox114

@Giftina  我这次打的1.6厚度的板子,下回一定.JPG  我想试试看换成TC公头,但是以前也没有画过不太清楚怎样布局,考虑正反面具体是要怎样设计呀,我可能就原理图换成TC公头,pcb拉过去一连就没了,也不知道打板出来能不能用,,,

2020-05-07 09:46:03

Giftina

@blackbox114  你忘了你的几个可拆卸小块,拆下来垫USB片背面就可以垫大罩杯了(XD,插进去还松的话手动在USB手指上一层锡,肯定可以了,这样的话板面直接打1.0mm到1.2mm就可以了。至于插手机的话那很方便,直接上对应手机接口的公头就可以了,MU接线最简单;TC就跟右边那个TC母座一样,接线要考虑TC正反面;L头还没看过接线图,不过应该和TC差不多,这三个公头的高度和体积都很小,不像UA公头哪怕是沉板它的体积也很大,以至于要用到USB-PAD。我还有一个更炫酷的想法,现在有一些旗舰手机有无线充电输出功能,是不是可以通过在板子背面画线圈加协议芯片做充电接受,直接贴在手机后面受电启动,不过应该有难度

2020-05-07 05:24:47

blackbox114

@Giftina  害 还是板子炫酷 无法抵挡吸引力hhhhh  有没有可能制作出可以直接插在手机上供电的卡片呀 我一直没舍得打2.0厚度的板子(有点小贵),所以直插USB几乎是一直闲置。。。。 有没有什么插口可以直接插手机的,microusb或者typc都行,有的话就可以直接插到手机上表演了

2020-05-05 19:08:51

Giftina

@blackbox114  棒,确实是你的设计更有美感,感谢支持,之后我也会加入这个改动一,有机会OSHWHub加入了fork功能你可以提交一个分支来合并👍。ESP12天线那边虽然挖空了顶底铜,但是因为周围被覆盖了地铜可能确实会有些影响信号,可以挖铜面积再大一些或者像你这样直接挖掉,但是我纠结再三之后还是妥协于平整了😂

2020-05-01 22:21:57

blackbox114

你好呀,我打了两次你设计的板子了,实属炫酷哈哈哈哈哈
然后自己做了一些不涉及电路的改动


第一个是补齐了USB口子,我按照轮廓增加了几个可以掰下来的小块,如果不掰下来就可以当成完整的名片来用,就是稍微好看一些
image.png      image.png

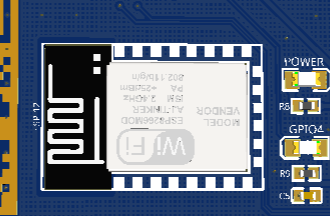

第二个就是我移除了天线区域遮挡的板子,因为测试了几次发现天线被遮挡之后信号强度会下降很多,所以去除了这一部分
image.png    image.png


这两处修改都是不涉及电路的,第二处修改的板子还没到手,等到了测试一下信号会不会好很多




2020-05-01 17:10:21

blackbox114

@Giftina  谢谢,已经找到了,我买一点回来试试看 我们小区电梯应该就是用的同类型的

2020-04-22 22:40:34

Giftina

@blackbox114 淘宝购买, IC UID CUID都可以,尺寸是5mm×3mm或8mm×5mm,焊盘我适配过,尺寸是合适的

2020-04-21 10:18:13

blackbox114

@Giftina  请问RFID可以用什么芯片呀 俩哈瑙你隔得有点开,一时没找到合适的型号

2020-04-20 22:23:36

Giftina

已更新1.2,等下一版到手测试完毕出一个OTG的特别版

2020-04-12 16:25:47

Giftina

issue:1.1版本有3个问题。
第一,C8不应该接电容,直通就行,已经打板的解决方法:C8换成0欧电阻,或者直接短路。
第二,C5的电容应该接地,已经打板的解决方法:C5换成0欧电阻,或者直接短路。
第三,RFID线圈背面不能铺地,不然耦合不了,没解决方法,废的,1.2已修复。
fork的各位赶紧修改,或者等我放1.2。

2020-04-09 12:11:08

TAAAASA

看来我不是香港记者我来的太晚了

2020-03-31 22:36:26

Giftina

@SS8-0231 在鹿上了

2020-03-19 11:31:58

SS8-0231

老哥,你的****pcb呢。。。

2020-03-19 09:54:55
