标准版 两层改良版OpenMV4
简介：STM32H743VIT6 STM32H750VBT6 LDO：SPX3819 XC6206 LCD：ST7735 ST7789 MT9V034、OV7725，OV2640，OV5640
开源协议: CC-BY-SA 3.0
描述

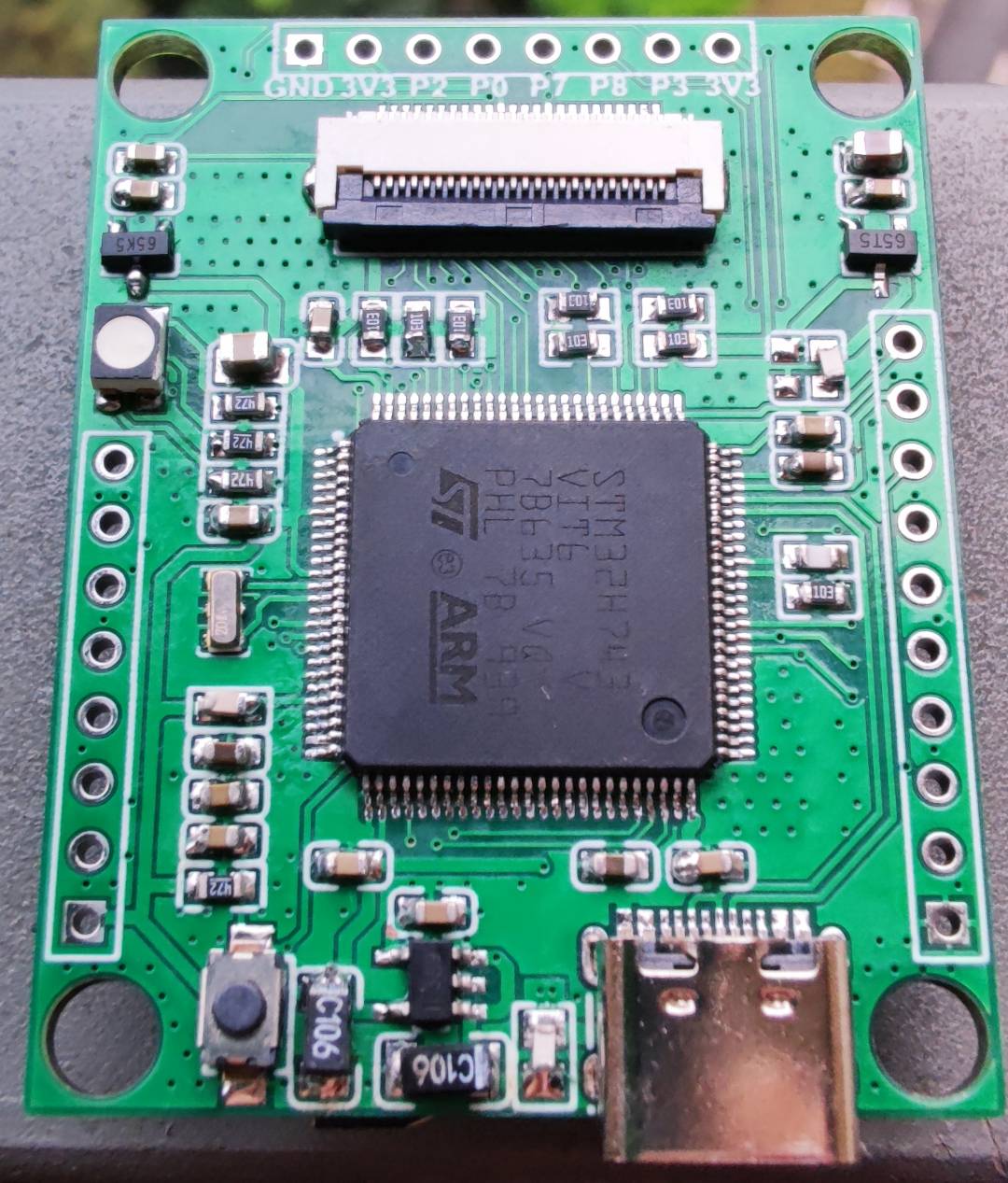

改良两层板OpenMV4，已开源到Github，需要成品可进TB:[https://item.taobao.com/item.htm?spm=a1z10.1-c-s.w4004-17480225679.8.bc5821d6jzZt2j&id=618072724609](https://item.taobao.com/item.htm?spm=a1z10.1-c-s.w4004-17480225679.8.bc5821d6jzZt2j&id=618072724609)

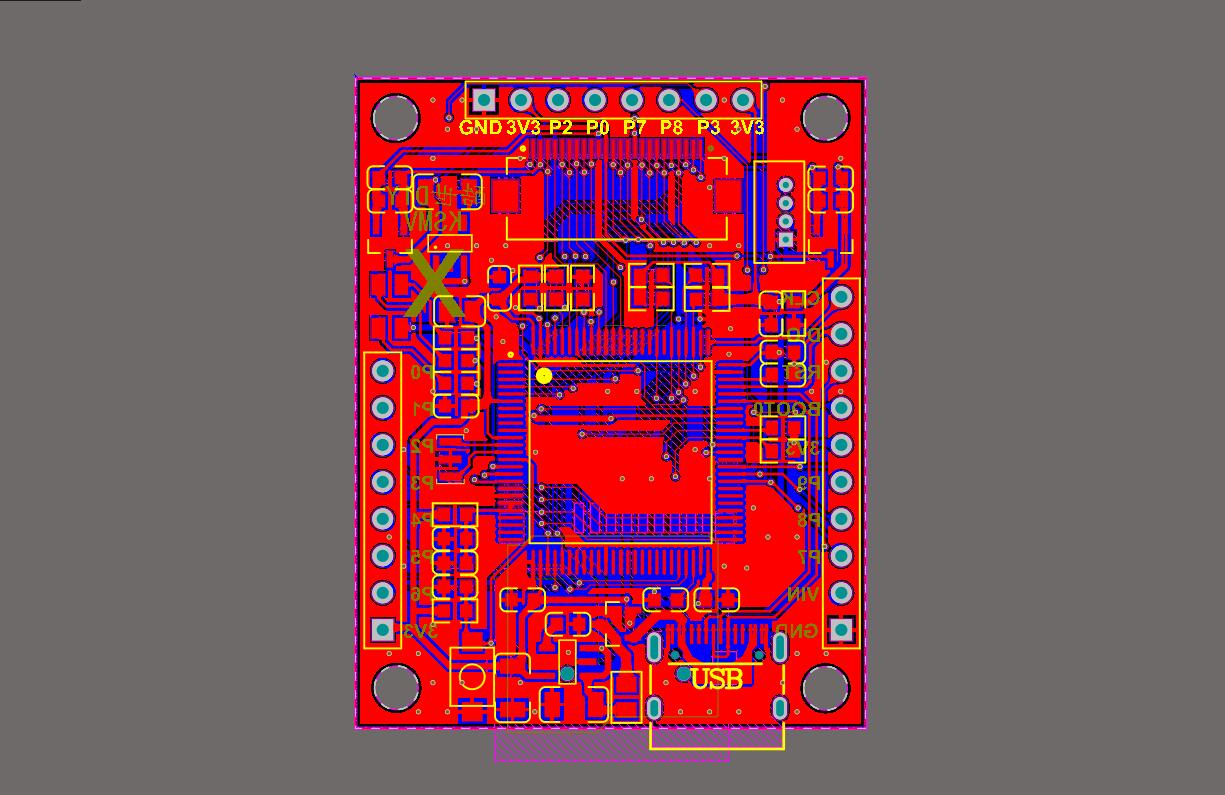

设计图
| ID | Designator | Footprint | Quantity |
|---|---|---|---|
| 1 | C12,C1,C2,C5,C9,C8,C11,C14,C19 | LC-0603_C | 9 |
| 2 | R2,R12,R13,R14,R11,R15,R16,R17,R4,R3 | LC-0603_R | 10 |
| 3 | RGB1 | LED_3528_RGB | 1 |
| 4 | R1,R7,R5 | 0603_R | 3 |
| 5 | C3,C13 | LC-0603_C | 2 |
| 6 | * | LQFP100 14X14_N | 1 |
| 7 | C6 | LC-0805_C | 1 |
| 8 | C10 | LC-0603_C | 1 |
| 9 | L1 | LC-0603_L | 1 |
| 10 | SD1 | TF__ | 1 |
| 11 | S1 | KEY_1 | 1 |
| 12 | J1 | HDR1X10 | 1 |
| 13 | J2 | HDR1X8 | 1 |
| 14 | U1,U2 | SOT23-5N | 2 |
| 15 | R23 | LC-0603_R | 1 |
| 16 | FPC_7725,FPC_MT9 | FPC_24 | 2 |
| 17 | XTAL1 | XTAL-3215-3P | 1 |
| 18 | J3 | USB TYPE-C-16PIN_A | 1 |
| 19 | R8 | LC-0805_L | 1 |
| 20 | V2 | SOT23-3N | 1 |
| 21 | C17,C4 | 0603_C | 2 |
| 22 | C18,C7 | 0603_C | 2 |
| 23 | V1 | SOT23-3N | 1 |
| 24 | V3 | SOT23-3N | 1 |
