纯贴片元件搭建NE555

2个月前

简介:这是一个单纯用贴片元件搭建出来的一个NE555

开源协议: GPL 3.0

  • 371
  • 0
  • 12

描述

受到一位大佬启发,人家的分立器件555->https://oshwhub.com/dz_DIY_mingming/fen-li-yuan-jian-da-jian-555ding,想试试用贴片元件缩小PCB面积。没什么实际的用途,只是情怀(其实是闲着蛋疼)

废话不多说,上效果图↓ IMG_20200423_214254.jpgIMG_20200423_214347.jpg

面积方面,感觉还可以缩小亿点点。拿一块CPU做对比: IMG_20200423_214632.jpg

接下来就是激动人心的上电测试环节了,用两个10K电阻和一个10uf电容搭一个多谐振荡器电路,通上12V,经过计算输出大约3.33Hz,接上风扇,一股香气扑鼻而来↓ IMG_20200423_200314.jpg 没错!它红了!  3脚输出级用的三极管是S8050,额定电流0.5A。。。。。

换上新的三极管电压上5V,只接一个LED负载,这次是正常工作了,条件受限只能用一个玩具示波器看看波形,效果见视频。


电容换到100nf,3脚输出波形:

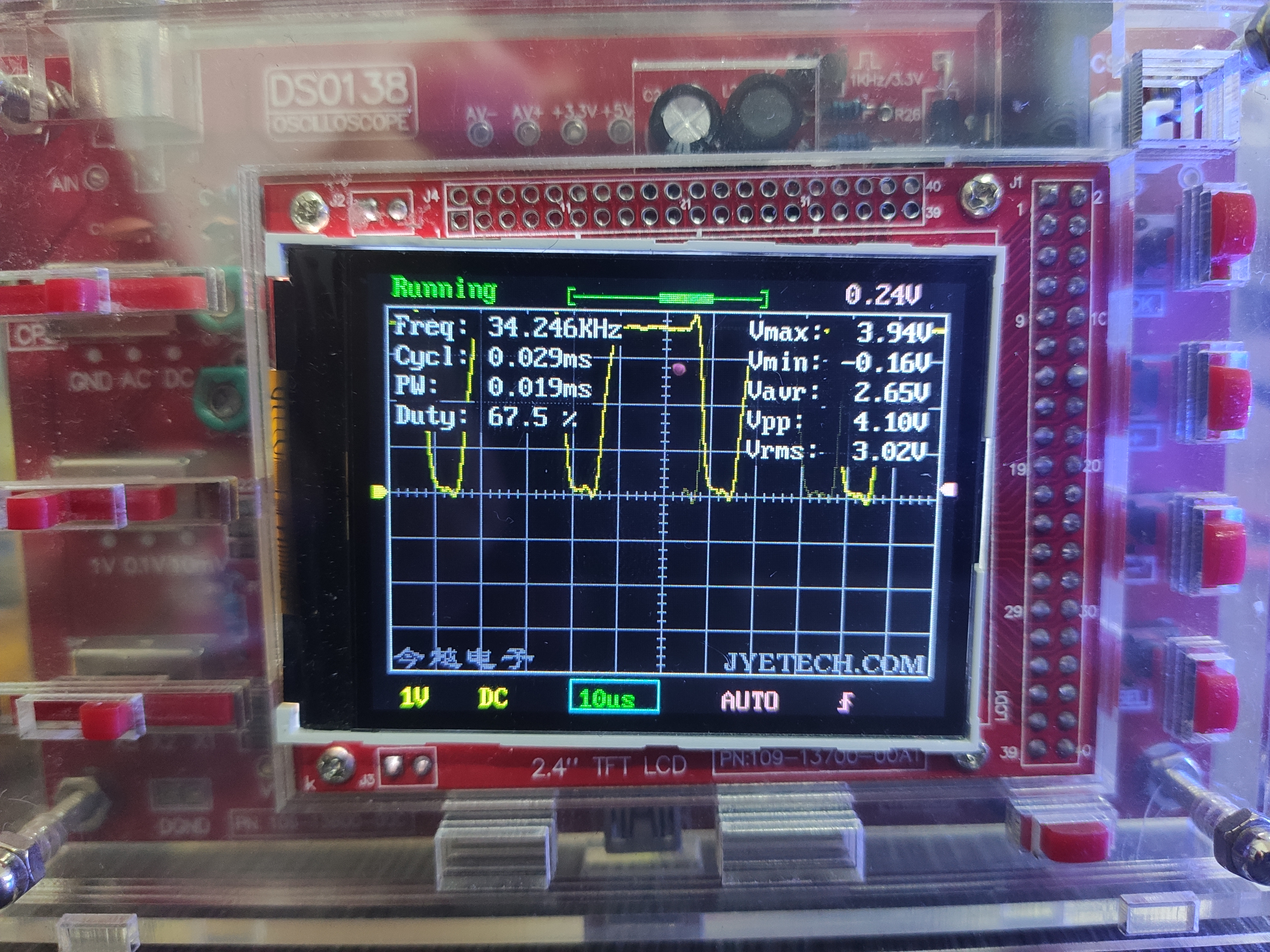

电容换到10nf(示波器不是很准),3脚输出波形:

IMG_20200423_215058.jpg 都看到这了,不点个赞再走?(๑•ᴗ•๑)

文档

PCB_2020-04-19_14-16-21

在编辑器中打开

BOM

ID Name Designator Footprint Quantity
1 4.7K R16,R11,R2,R5 R0603 4
2 10k R7,R8,R9,R19,R18,R17,R3 R0603 7
3 3k R10,R20 R0603 2
4 100 R12 R0603 1
5 6.8k R13 R0603 1
6 3.9k R14 R0603 1
7 220 R15 R0603 1
8 820R R1 R0603 1
9 1k R4,R21 R0603 2
10 100k R6 R0603 1
11 10R R22 R0603 1
12 PNP Q10,Q1,Q13,Q15,Q14,Q8,Q12,Q9,Q6,Q11 SOT-23-3_L2.9-W1.6-P1.90-LS2.8-BR 10
13 1N4148 D1,D2,D3,D4 SOD-523_L1.2-W0.8-LS1.6-RD 4
14 RE-H022TD-1190 (LF)(SN) P6,P2,P7,P4,P5,P1,P3,P8 HDR-TH_2P-P2.54-V 8
15 NPN Q7,Q18,Q21,Q20,Q17,Q16,Q22,Q5,Q4,Q3,Q2,Q19 SOT-23-3_L2.9-W1.3-P1.90-LS2.4-BR 12

展开
