IR2104通用两路驱动基础

一：产品简介

本产品使用6V~16V供电，适合电池应用场景。

二：应用场景

满足2S~3S供电要求，并且能够完美安装于C/D/F车模的后部。体积小巧性能高效，满足比赛前期准备过程的学习需求。

三：产品概述

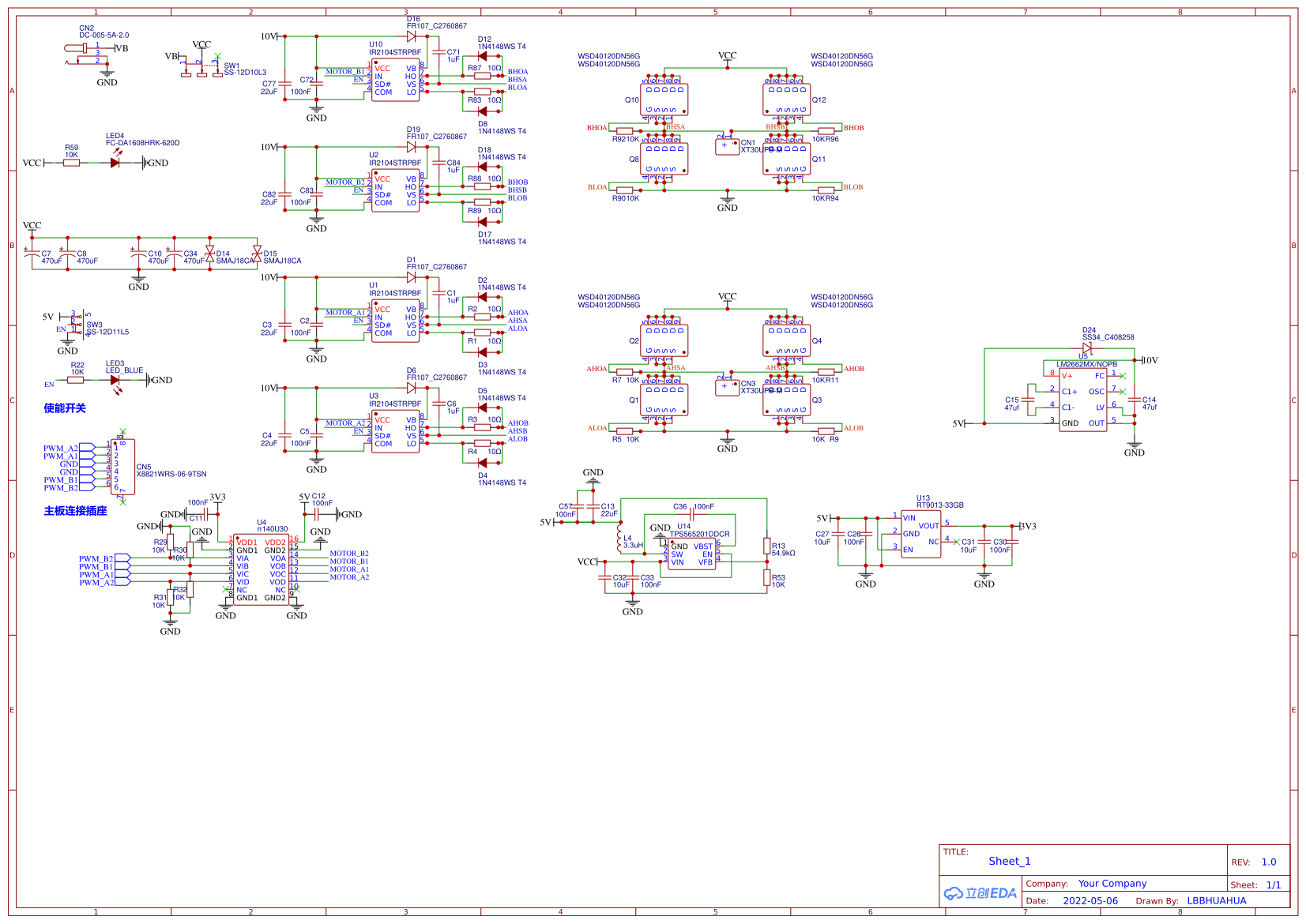

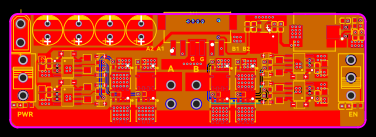

使用方法：本产品为纯硬件产品，通电即可使用。通过更改4根PWM信号线的输入来更改电机运作状态。如：A1端给定一定占空比，A2端占空比为0则电机输出端口A正转；B2端给定一定占空比，B1端占空比为0则电机输出端口B反转。同时有电源输入按键以及硬件使能按键。可通过按键下方的LED来判断驱动板是否工作。

产品特点： 信号与供电双保护。信号输入端放置数字隔离芯片π140U30，对输入端（MCU）做保护，电源输入端并联大电容与TVS管做吸收浪涌与缓冲作用保护供电端。

性能高效。驱动芯片信号引脚反向并联二极管加快MOS关断速率以降低mos管寄生电容的影响。

四、产品参数

工作模式： H桥驱动（双路）

主控芯片：IR2104

逻辑电压：3.3V

电源电压：6V-16V
