都用过面包板和洞洞板吧？这块PCB就是两者的衍生
简介：都用过面包板和洞洞板吧？这块PCB就是两者的衍生开源协议
：GPL 3.0
创建时间：2022-08-08 12:12:52更新时间：2022-08-09 09:46:55
描述
都用过面包板和洞洞板吧？这块PCB就是两者的衍生！
电气连接和面包板类似，但有着洞洞板的外观。在使用改良后的洞洞板进行电路设计时，可以免得浪费大量焊锡。

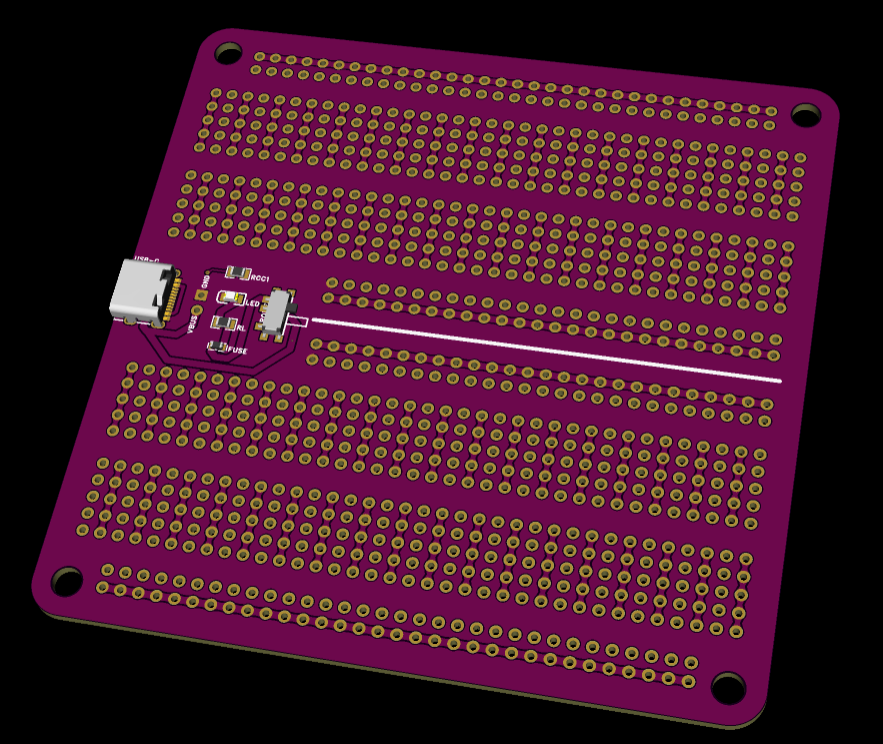

一块如图PCB板大约有两块面包板的大小，总长宽99x99mm，间距都为2.54mm，可以插入排针排母使用。
为了方便供电，还集成了Type-C接口、电源指示灯、电源开关、保险丝等于一体，接入电源后，中间那4排就会带电，2排VCC，2排GND。
输入电压有时不会是5V，如果还想要在开关前施加电压，可以在Type-C接口旁的VBUS和GND焊盘按需施加电源。
为了方便C2C接口供电，还在CC1引脚处接了一个5.1k下拉电阻，不需要的话可以不用焊接。
萌新作品，轻喷
