爱莉式34 - 3到6串锂电池充电可限流支持磷酸铁锂

工程标签

3.9k
0
0
3

简介

这是MP2659充电IC气氛下的3,4,5,6串可限流可支持多种类型的降压型直流充电模块

简介:这是MP2659充电IC气氛下的3,4,5,6串可限流可支持多种类型的降压型直流充电模块

开源协议

CC-BY-NC-SA 3.0

创建时间:2021-08-20 12:23:31更新时间:2022-01-15 22:27:58

描述

MP2659

输入电压为20-36V(请注意输入电压一定要高于电池组满充电压)

支持的电池组类型:

3.6V磷酸铁锂

4.15V/4.2/4.35锂电池

输出电流,最大3A

板载电流可调,1A/2A/3A/电位器调节

板载电池类型可调,上述四种电池组的调节切换

板载充电串数切换

板载预留NTC电阻,可以焊接103AT或者禁用NTC

2个LED灯表示充电状态

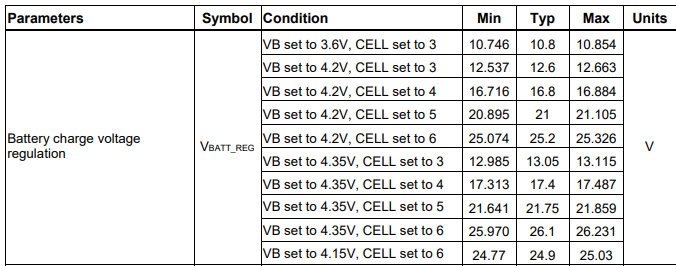

下图是输出电压精度,建议目标电池组具备完备的保护功能
