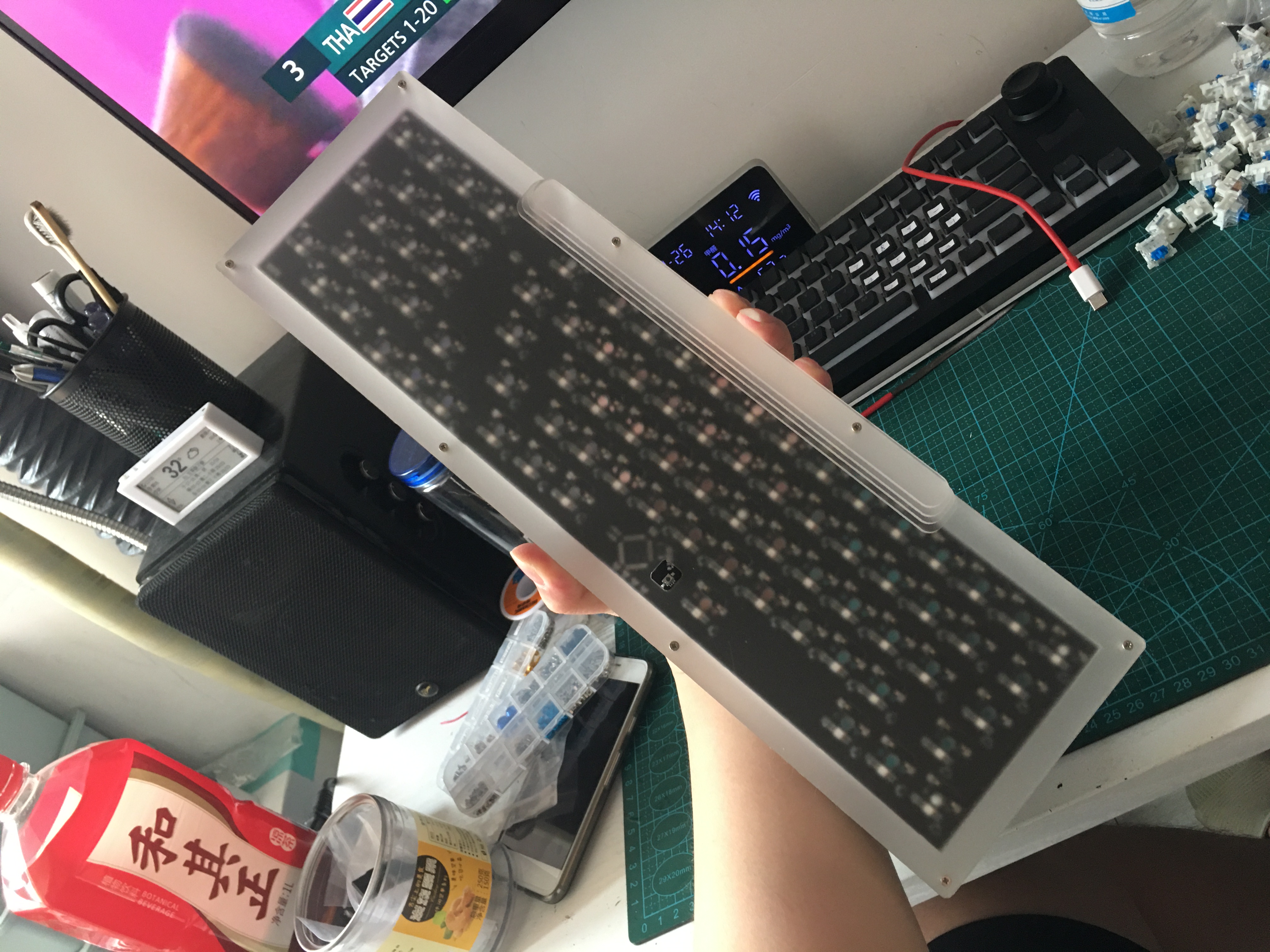

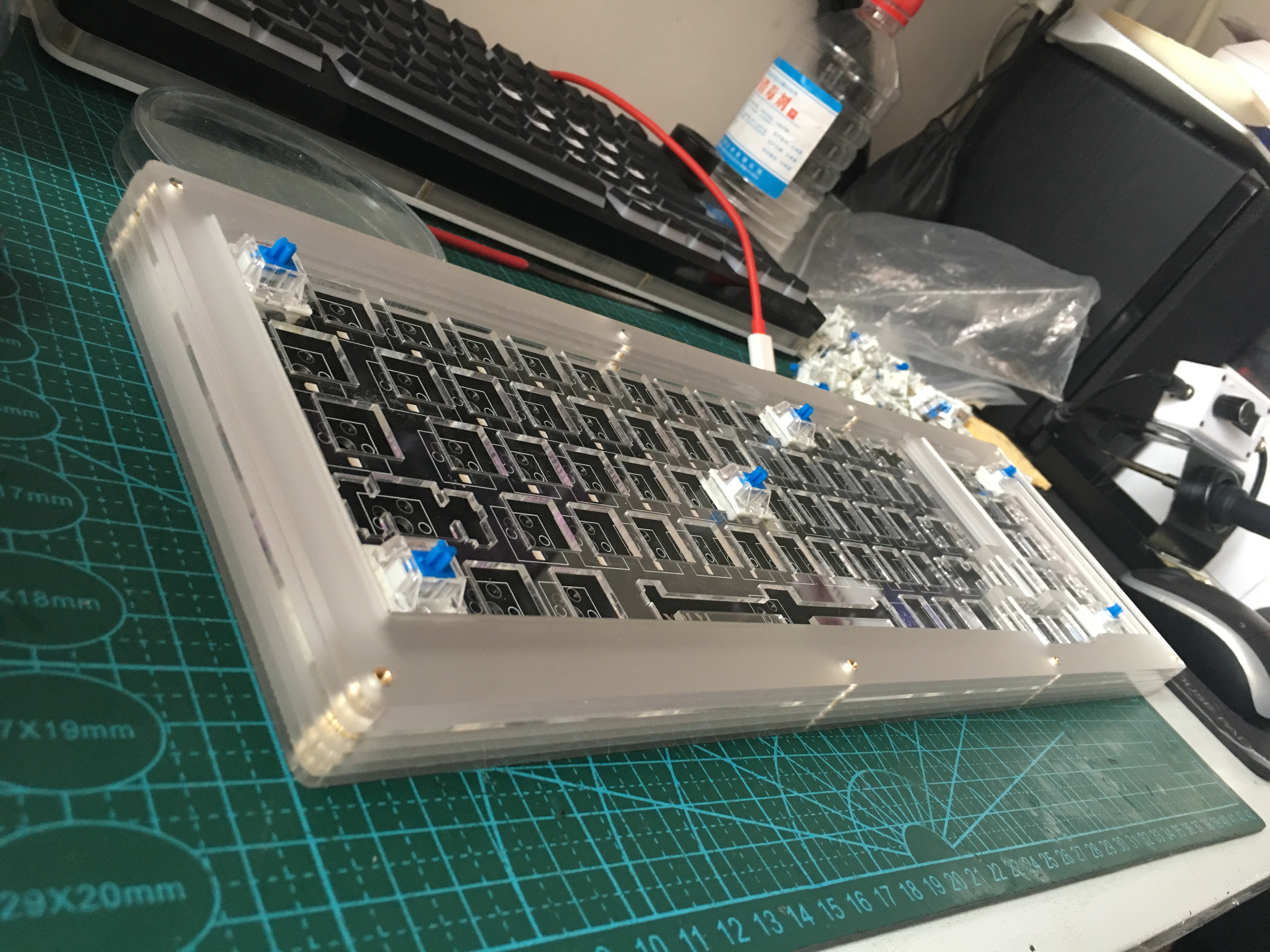

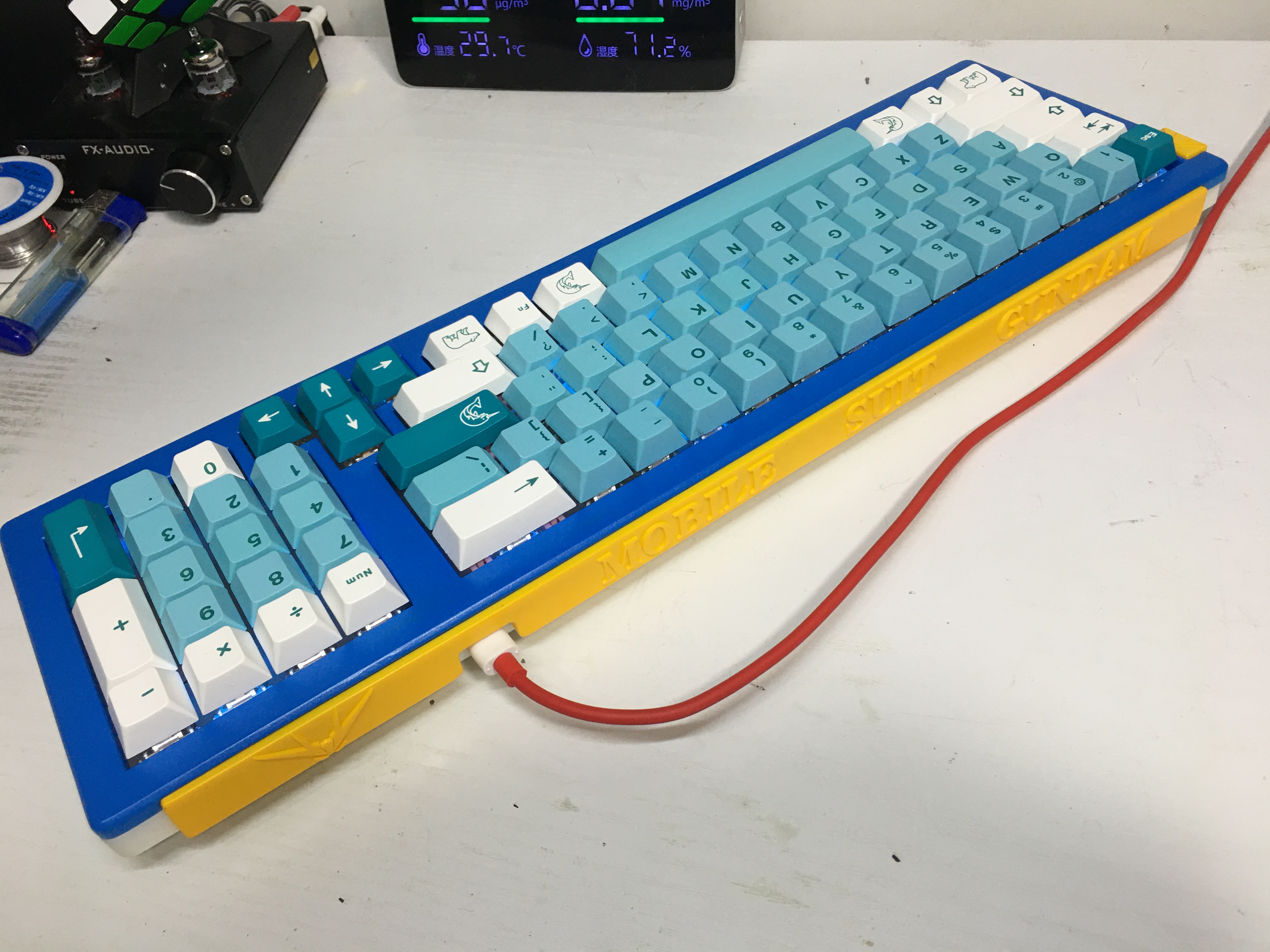

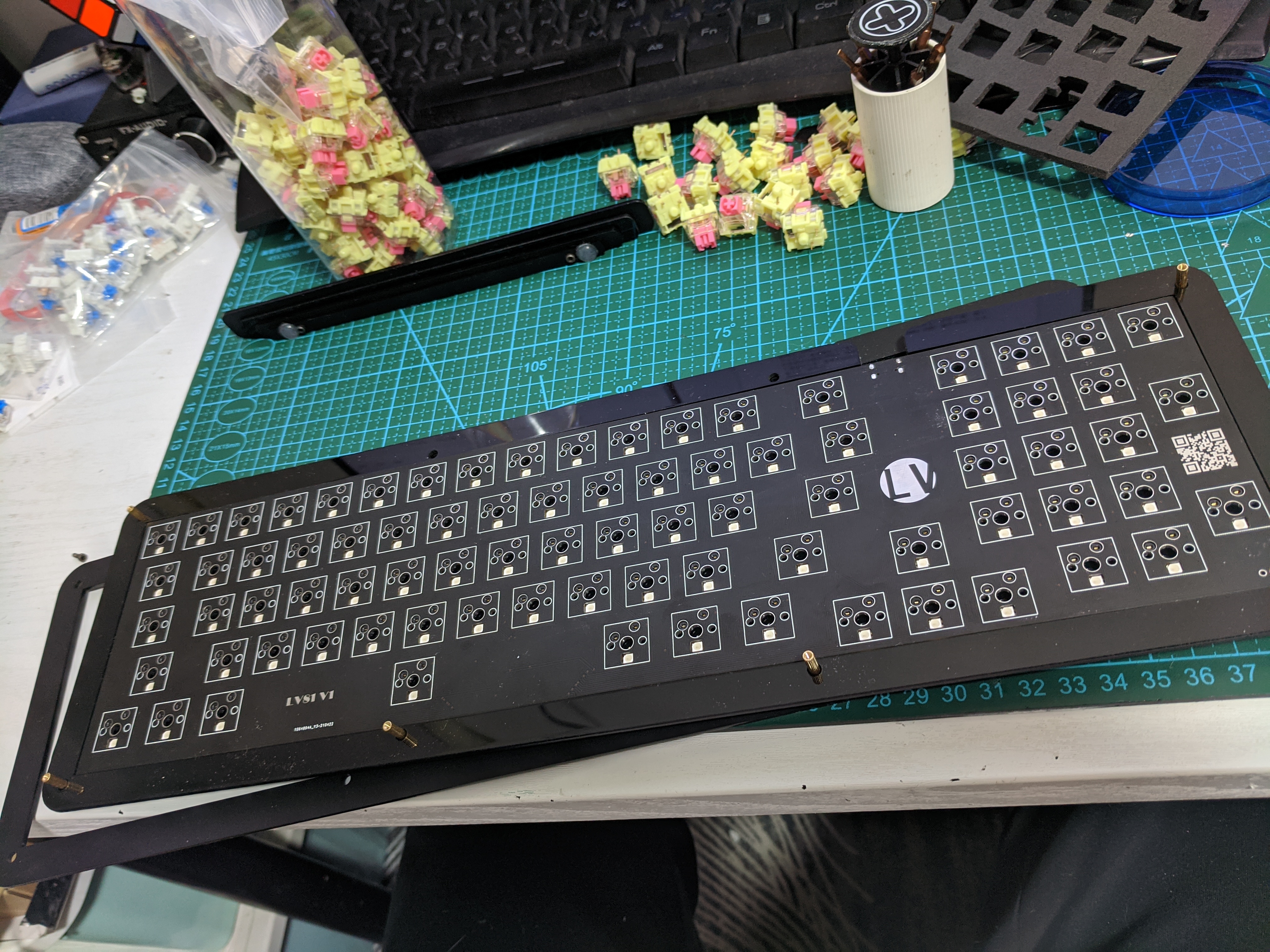

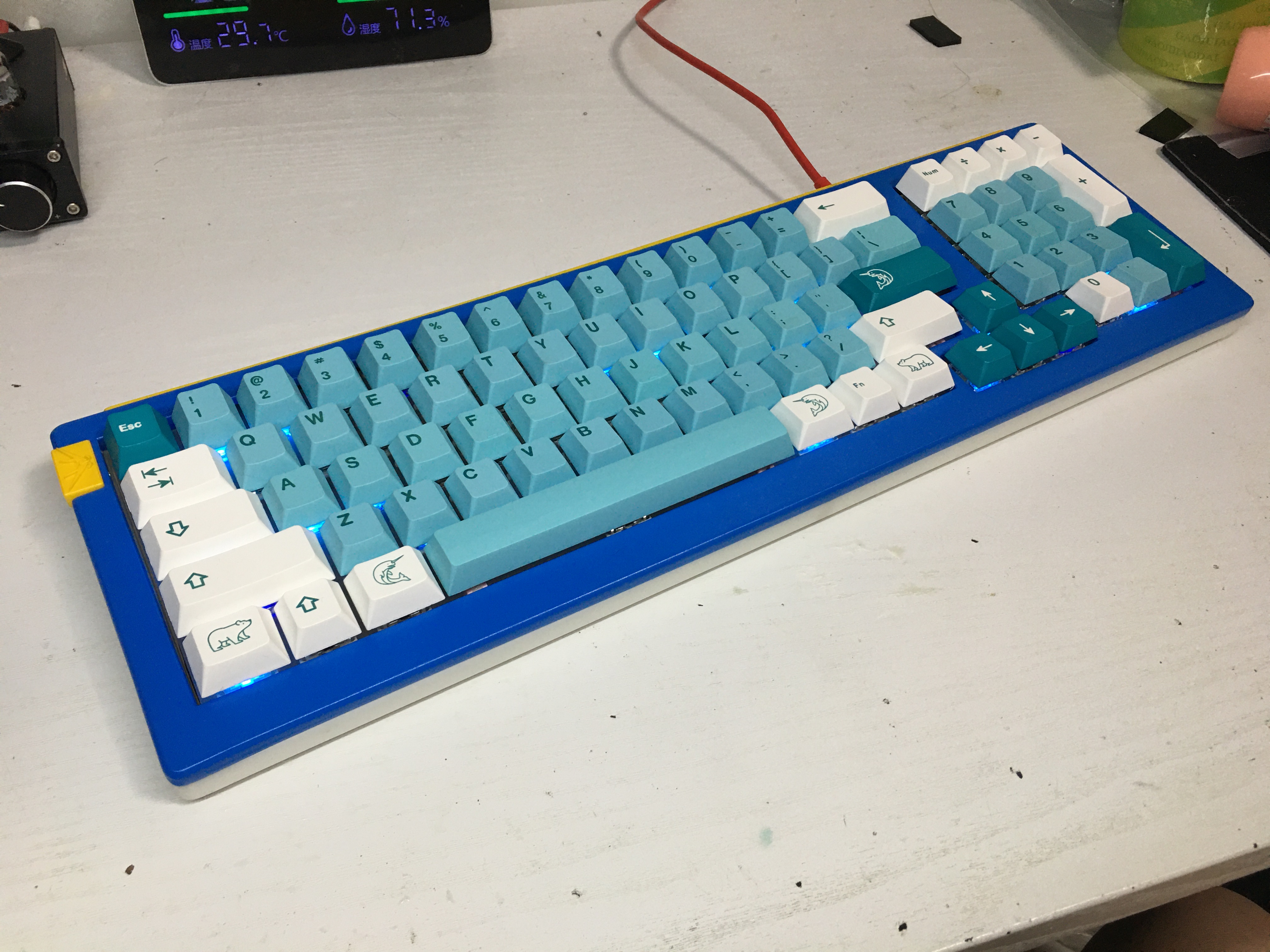

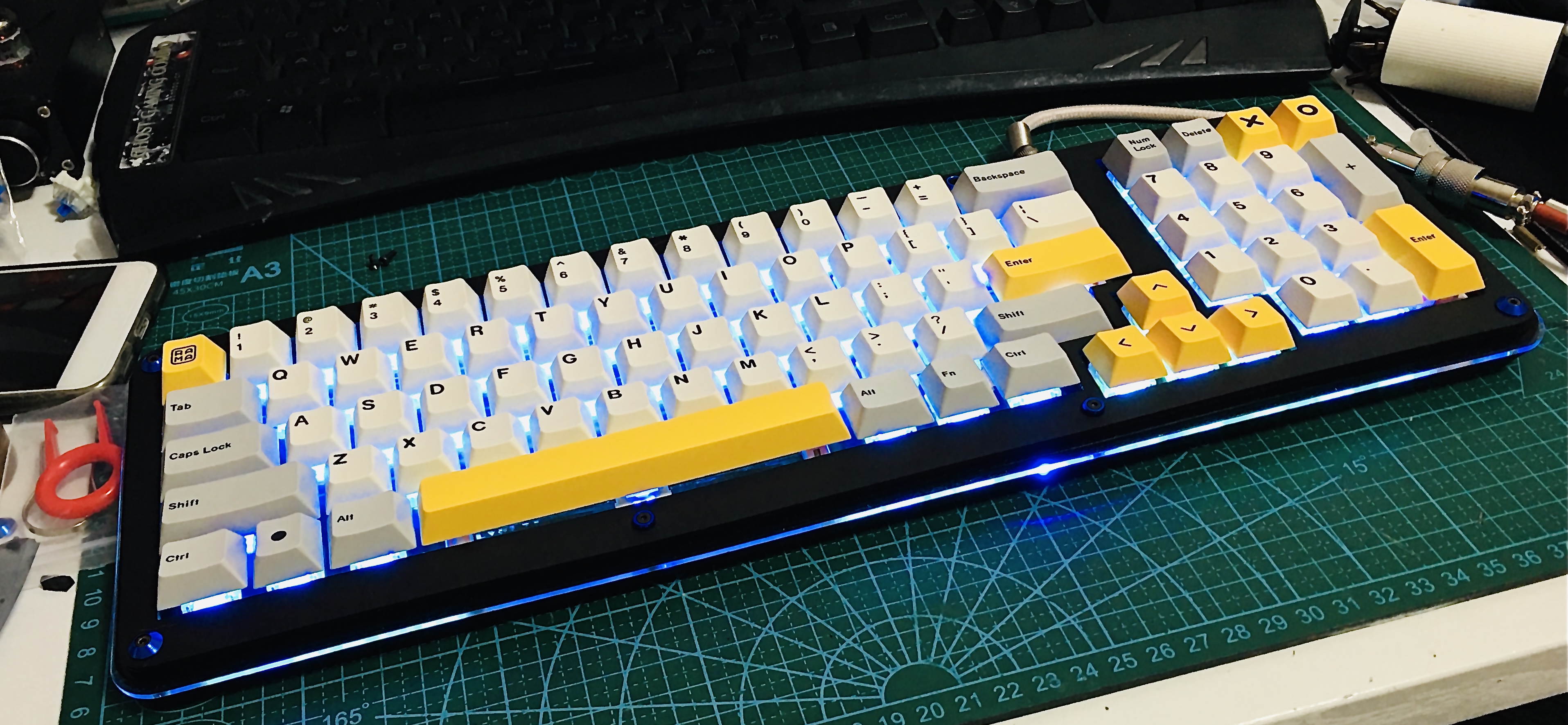

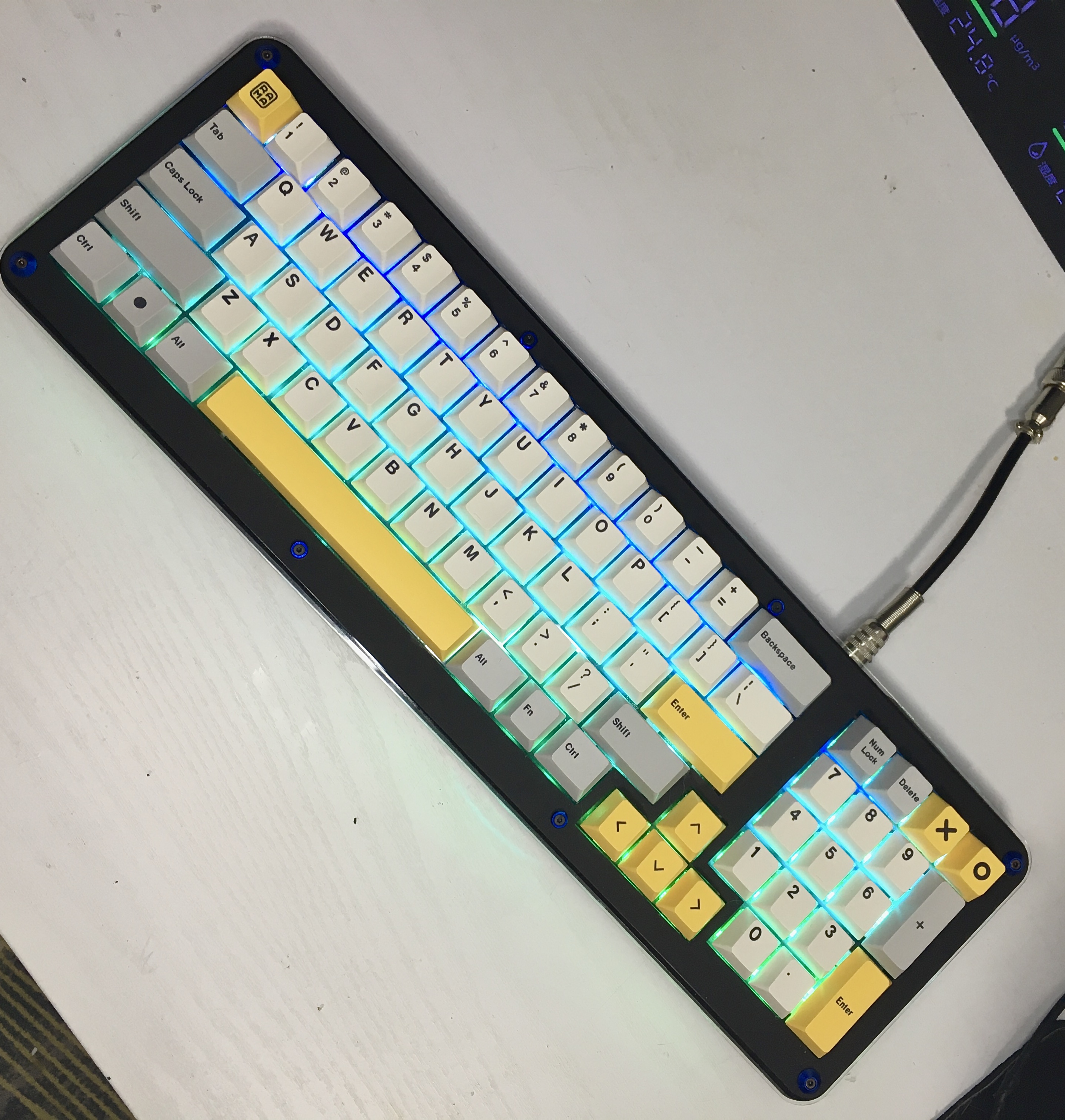

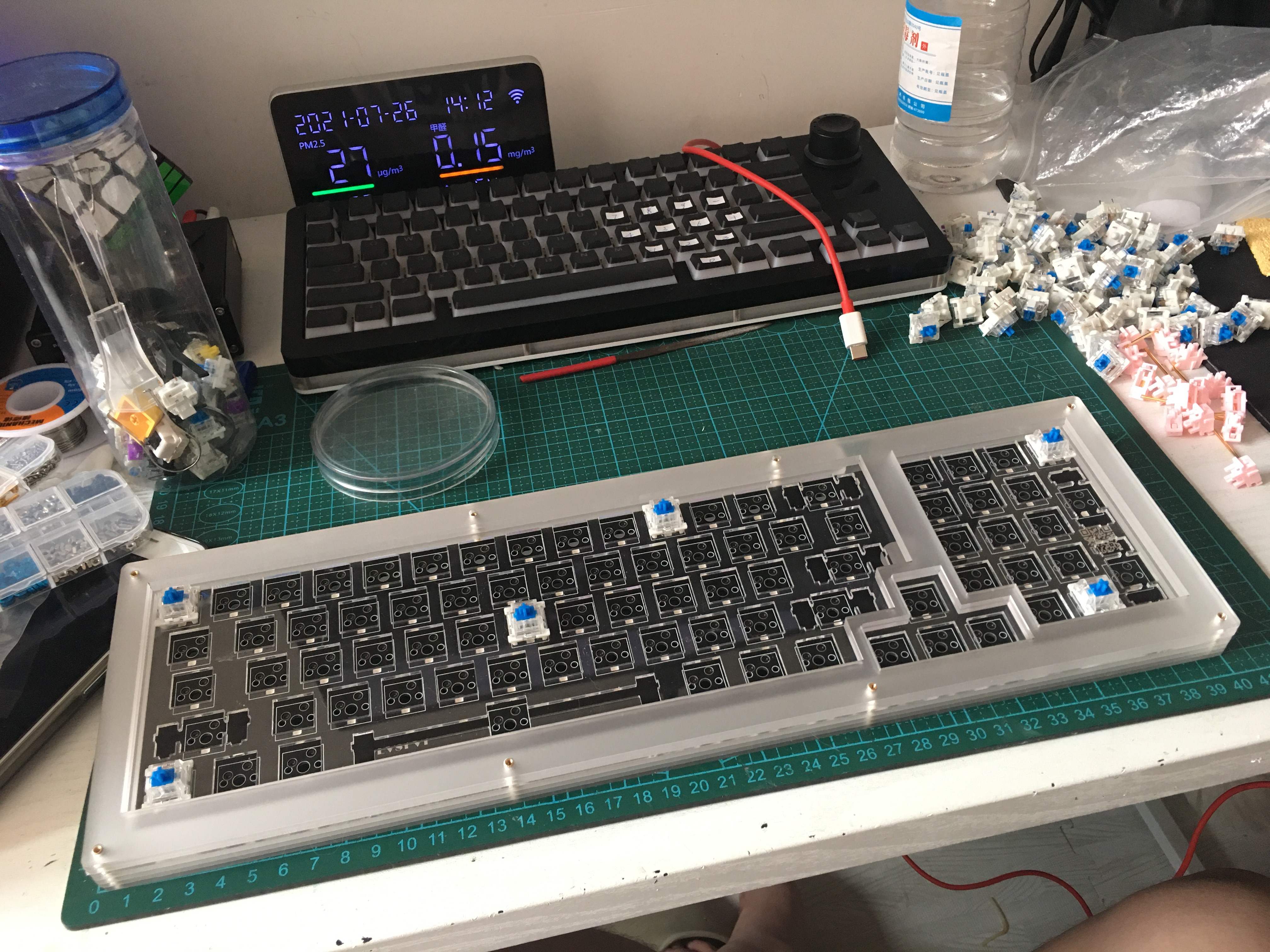

简介:第一次自己做了一把键盘 配列也是按照自己的喜好弄的纯小白,分享出来给些建议互相交流。

开源协议: CC-BY-NC 3.0

  • 331
  • 0
  • 4

描述



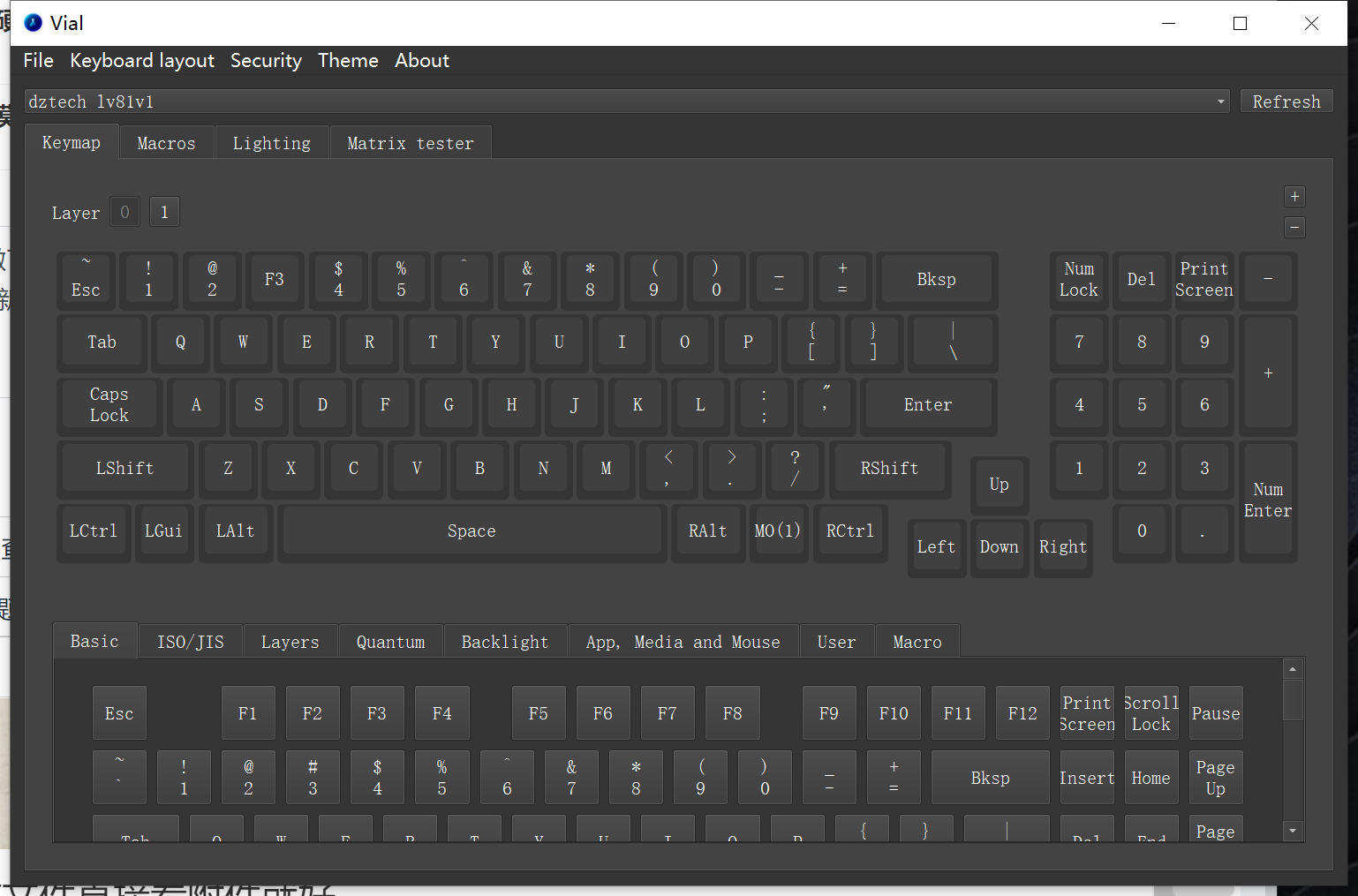

提供制作文件直接看附件就好

文档

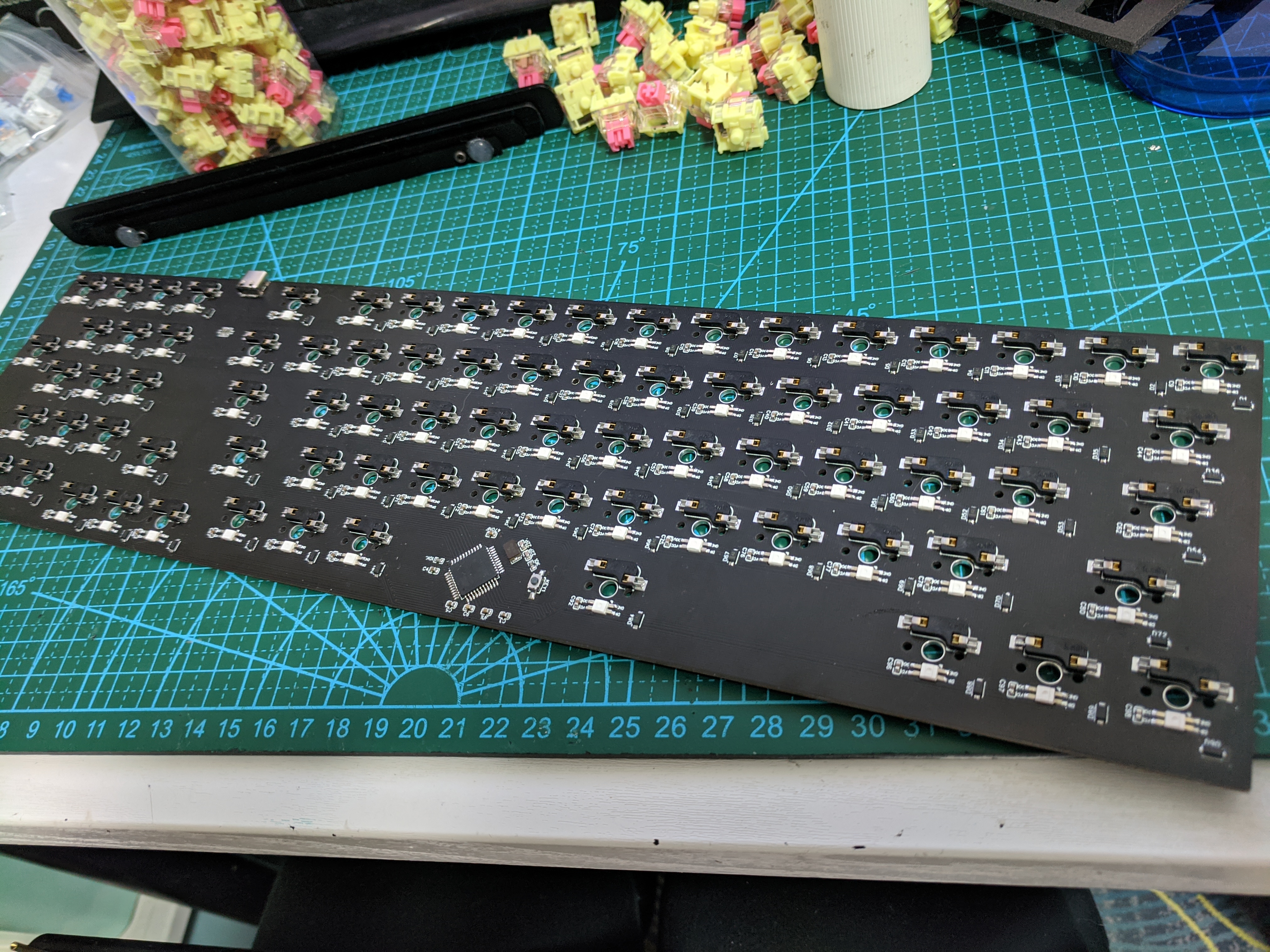

LV81 V1原理图

在编辑器中打开

BOM

ID Name Designator Footprint Quantity
1 Switch3x4x2 KEY1 KEY-3.0*4.0 1
2 22pF C2,C1 C0603 2
3 凯华轴座下灯位 ZW64,ZW90,ZW89,ZW88,ZW84,ZW81,ZW80,ZW20,ZW21,ZW79,ZW78,ZW77,ZW1,ZW2,ZW3,ZW4,ZW5,ZW6,ZW7,ZW8,ZW9,ZW10,ZW11,ZW12,ZW13,ZW14,ZW15,ZW16,ZW17,ZW18,ZW76,ZW75,ZW74,ZW73,ZW72,ZW70,ZW69,ZW68,ZW67,ZW66,ZW65,ZW22,ZW63,ZW62,ZW61,ZW60,ZW59,ZW58,ZW57,ZW56,ZW54,ZW53,ZW52,ZW51,ZW50,ZW49,ZW48,ZW47,ZW46,ZW45,ZW44,ZW43,ZW41,ZW40,ZW39,ZW38,ZW37,ZW23,ZW36,ZW35,ZW34,ZW33,ZW32,ZW31,ZW30,ZW29,ZW28,ZW27,ZW26,ZW25,ZW24 凯华轴座下灯位 81
4 ATMEGA32U4-AU U1 QFP-44_L10.0-W10.0-P0.80-LS13.2-BL 1
5 16MHz X1 OSC-SMD_2P-L5.0-W3.2 1
6 10K R1,R2 R0603 2
7 Z-211-0311-0021-001 H1 HDR-TH_3P-P2.54-V 1
8 1uF C8 C0603 1
9 SOD4002-SH D56,D32,D33,D34,D35,D36,D29,D28,D27,D26,D25,D24,D23,D22,D21,D37,D38,D39,D40,D41,D43,D44,D45,D46,D47,D48,D49,D50,D51,D52,D53,D54,D20,D18,D17,D16,D15,D14,D13,D12,D11,D31,D30,D58,D59,D60,D61,D62,D63,D64,D65,D66,D67,D68,D69,D70,D72,D10,D9,D8,D7,D6,D5,D4,D3,D73,D74,D75,D76,D77,D78,D79,D80,D81,D84,D88,D89,D90,D2,D1,D57 SOD-123F_L2.8-W1.8-LS3.7-RD 81
10 22 R3,R4 R0805 2
11 470nF C7 C0603 1
12 100nF C51,C65,C33,C66,C52,C67,C43,C68,C53,C69,C32,C70,C54,C71,C38,C72,C55,C73,C31,C74,C56,C75,C40,C76,C57,C77,C30,C78,C58,C80,C44,C18,C59,C17,C29,C16,C60,C15,C61,C14,C37,C13,C36,C12,C62,C11,C45,C81,C41,C82,C26,C83,C46,C84,C25,C85,C35,C86,C24,C87,C47,C88,C23,C89,C39,C92,C22,C96,C97,C48,C21,C98,C10,C34,C20,C9,C28,C19,C42,C3,C4,C5,C6,C64,C49 C0603 85
13 TYPE-C-31-M-12 USBC1 USB-C_SMD-TYPE-C-31-M-12 1
