标准版 LM75温度传感器模块
简介：本工程是用于验证立创商城温度传感器LM75BD（商品编号C34565)的方案验证板设计。兼容其他SOIC-8_150mil封装的LM75芯片。
开源协议: CC-BY-NC-SA 3.0
描述
本工程是用于验证立创商城温度传感器LM75BD（商品编号C34565)的方案验证板设计。兼容其他SOIC-8_150mil封装的LM75芯片。
LM75B是高速I2C接口的温度传感器，可以在-55℃～+125℃的温度范围内将温度直接转换为数字信号，并可实现0.125℃的精度。MCU 可以通过I2C总线直接读取其内部寄存器中的数据，并可通过I2C对4个数据寄存器进行操作，以设置成不同的工作模式。LM75A有3个可选的逻辑地址引脚，使得同一总线上可同时连接8个器件而不发生地址冲突。
特性：
I2C总线接口，器件地址7位从机地址1001xxx，同一总线上可以外扩8个器件；
供电范围：2.8V～5.5V，温度范围：-55℃～+125℃；
11位ADC提供温度分辨率达0.125℃；
温度精度：
±2℃(-25℃~100℃)；±3℃(-55℃~125℃)

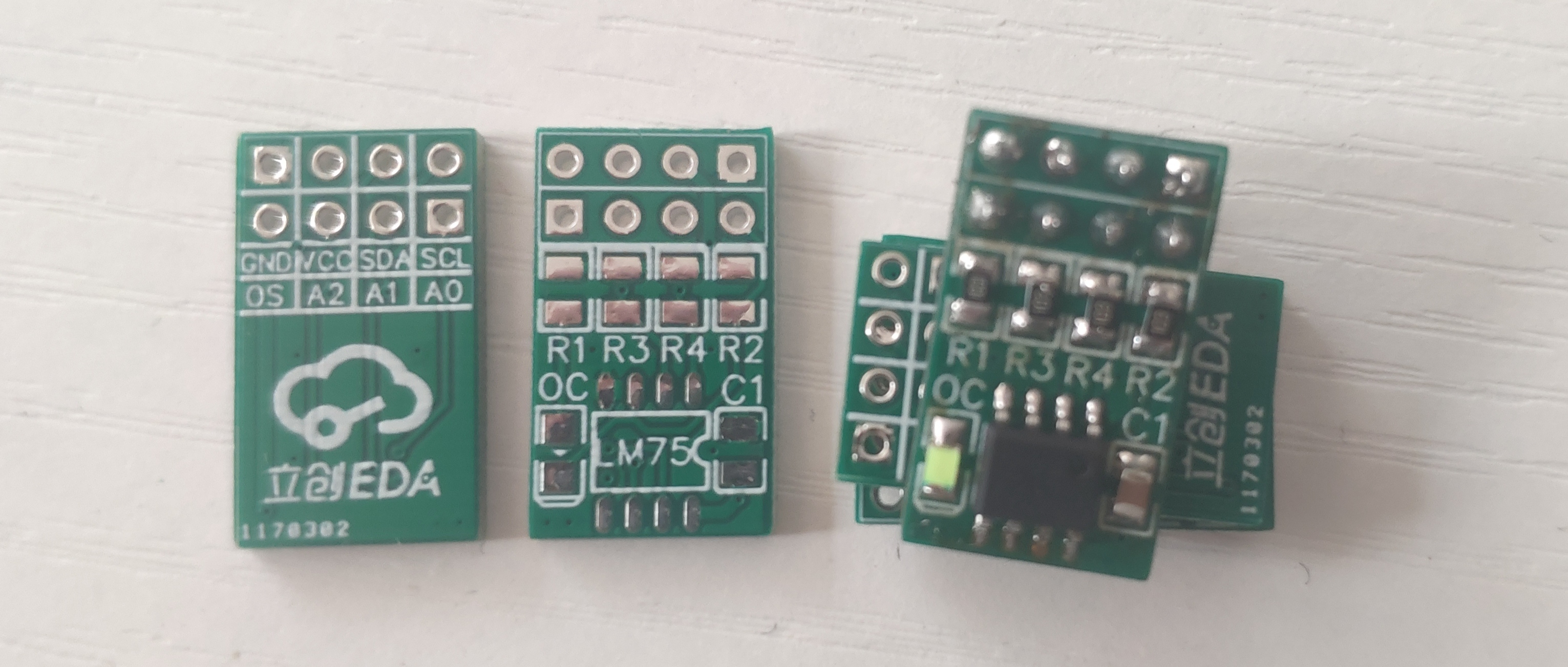

PCB:
测试结果：
| ID | Name | Designator | Footprint | Quantity |
|---|---|---|---|---|
| 1 | LM75BD,118 | U1 | SOIC-8_L5.0-W4.0-P1.27-LS6.0-BL | 1 |
| 2 | 0.1u | C1 | C0805 | 1 |
| 3 | LED-0805 | LED1 | LED0805_GREEN | 1 |
| 4 | 1k | R1 | R0805 | 1 |
| 5 | 10k | R2,R3,R4 | R0805 | 3 |
| 6 | HDR-M-2.54_1x4 | J1,J2 | HDR-M-2.54_1X4 | 2 |
