标准版 ATtiny85 Development Board SMD

Arduino

1.3k
0
0
3

简介：ATtiny85 Development Board SMD

开源协议: Public Domain

创建时间： 2020-05-21 05:36:32

更新时间： 2022-02-28 18:16:26

描述

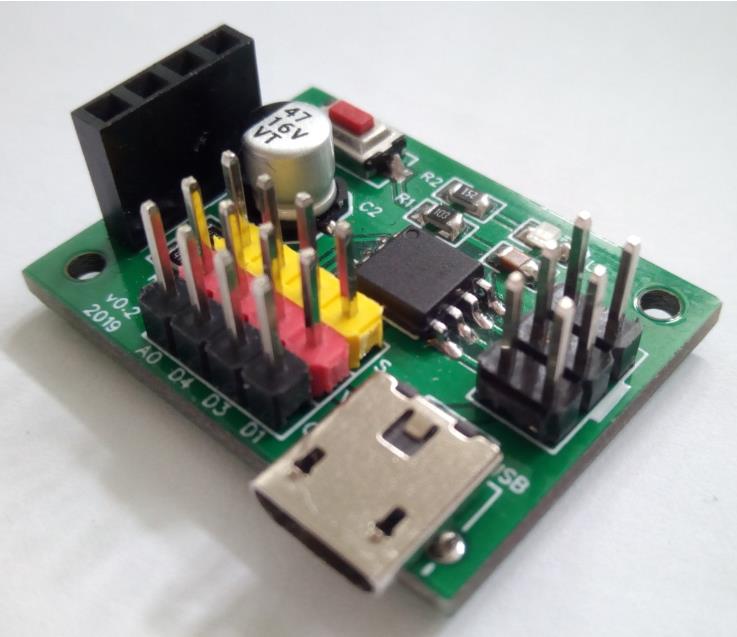

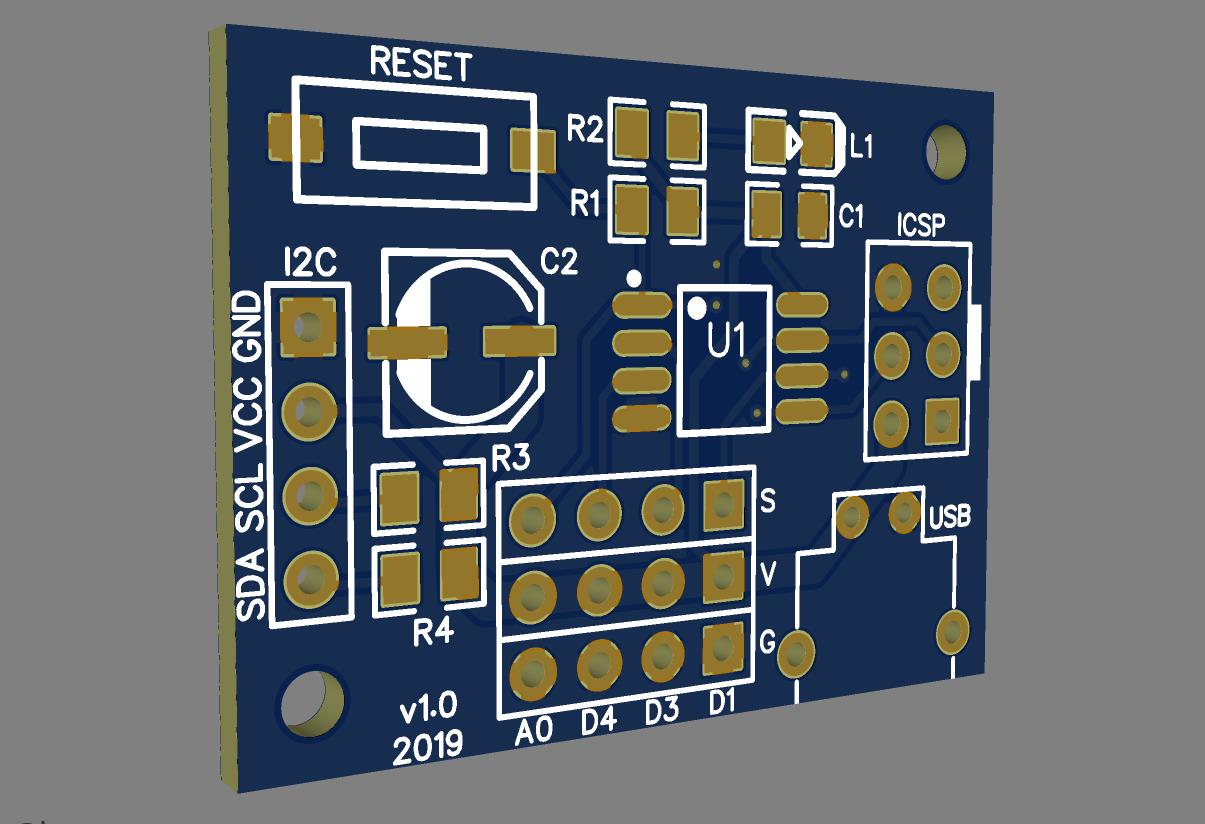

# ATtiny85 Development Board SMD ![640623512.jpg](//image.lceda.cn/pullimage/cxiZhi1JyalMJ23BXae7WZQftGcF9KZTiL5uvAq8.jpeg) ![643336851.jpg](//image.lceda.cn/pullimage/xFyXwsqbheAlLuMSoyFDgiJ37KPADRZGQz81kXVd.jpeg) ![643336870.jpg](//image.lceda.cn/pullimage/L7lfLhoRcuuJGq5vhWzFgqrbXSCqjgwYdNcScHAH.jpeg)

设计图

原理图

（ 1 / ）

TinyDevBoardSMD
在编辑器中打开

PCB

（ 1 / ）

ATtiny85 Development Board SMD
在编辑器中打开

未生成预览图，请在编辑器重新保存一次

BOM

BOM下载在立创商城下单

ID	Name	Designator	Footprint	Quantity
1	100n	C1	0805	1
2	I2C	I2C	HDR-4X1/2.54	1
3	Header	G,V,S	HDR-4X1/2.54	3
4	47u	C2	CAP-D5.0XH5.5	1
5	ATTINY85-20SU	U1	SOIC-8_208MIL	1
6	ICSP-6	ICSP	ICSP-6	1
7	3x6x2.5	KEY1	KEY-3.0*6.0	1
8	10k	R1	0805	1
9	1k	R2	0805	1
10	4k7	R3,R4	0805	2
11	POWER ONLY	USB	MICRO USB POWER ONLY	1
12	LED-Red(0805)	L1	LED-0805	1
