#第六届立创电赛# 创客号运载火箭

简介:创客号运载火箭

开源协议: GPL 3.0

发布时间:2021-07-12 20:16:48
  • 2.1k
  • 5
  • 4
描述

* 1、项目功能介绍


为什么要做火箭灯呢?在训练营开班期间,我国航天项目取得新进展,神州十二号飞船将3名宇航员成功送入我国自主设计建造的空间站,个人又刚好想入手一个桌面氛围灯。TB看来看去造型上都差不多,造型相对单一,没有新鲜感,于是便就有了火箭灯的创意灵感,顺便搭上了离线语音训练营的顺风车。



这不仅仅是一个简单的氛围灯,也是一个承载着硬件工程师飞天梦想的项目。通过Chiplntelli(启英泰伦)的CL1122模块+主控MCU(STC15W)实现离线语音控制方案。可使用语音控制“创客号”点火、发射等一系列控制。详情请参见项目演示视频。







*2、项目属性


本工程为首次对外公开项目,项目外观参考神州十二号载人飞船设计修改而成。







* 3、开源协议


 GPL 3.0协议







*4、硬件部分

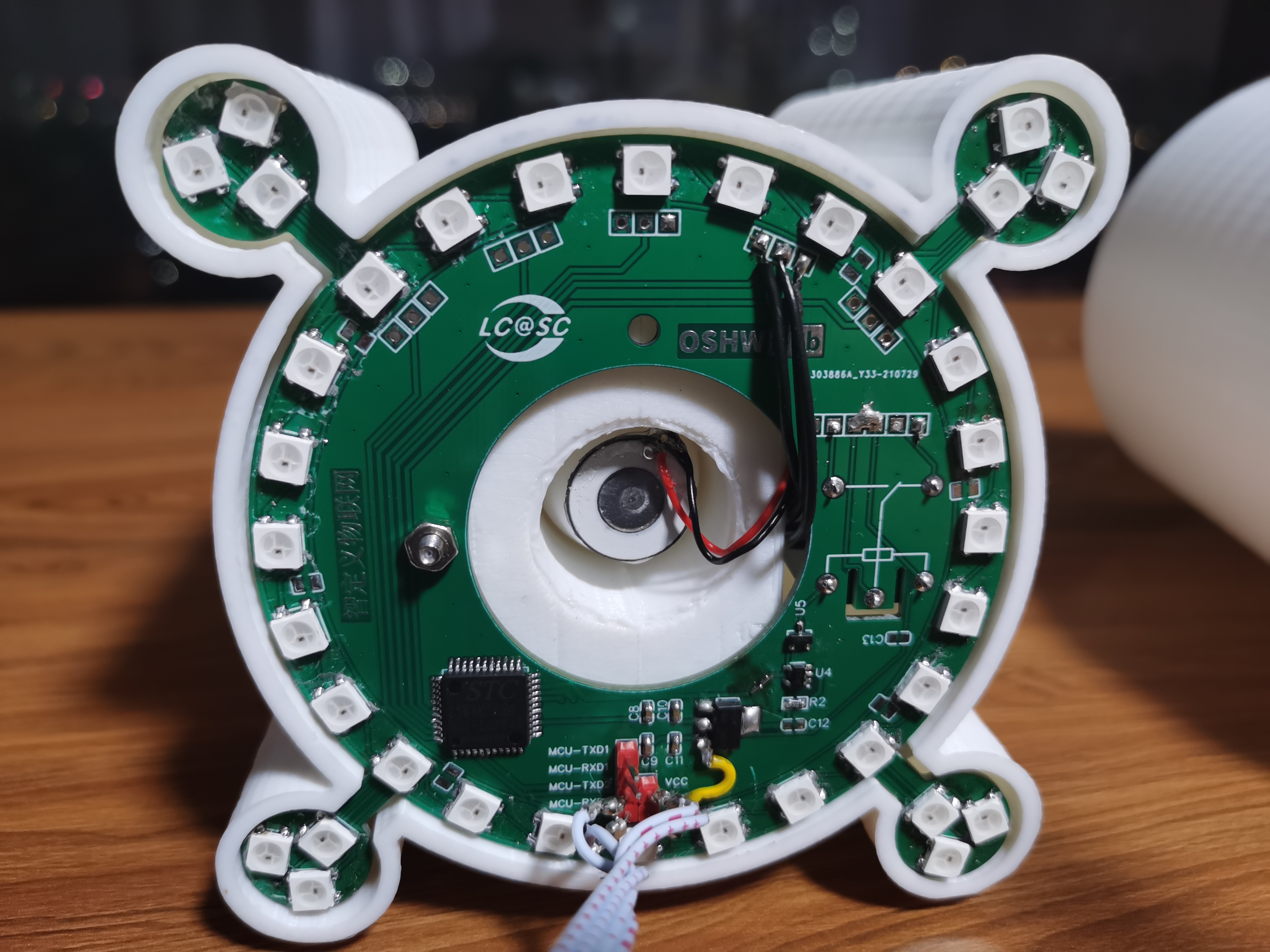

硬件部分采用 离线语音模块+MCU主控+加湿器驱动电路+WS2812光圈组成。详细信息如下:

离线语音模块:启英泰伦CL1122模块

MCU主控:STC15W4K56S4(别问我为什么这个时候选这种芯片,去库存设计)

加湿器驱动电路:加湿器USB喷雾模块

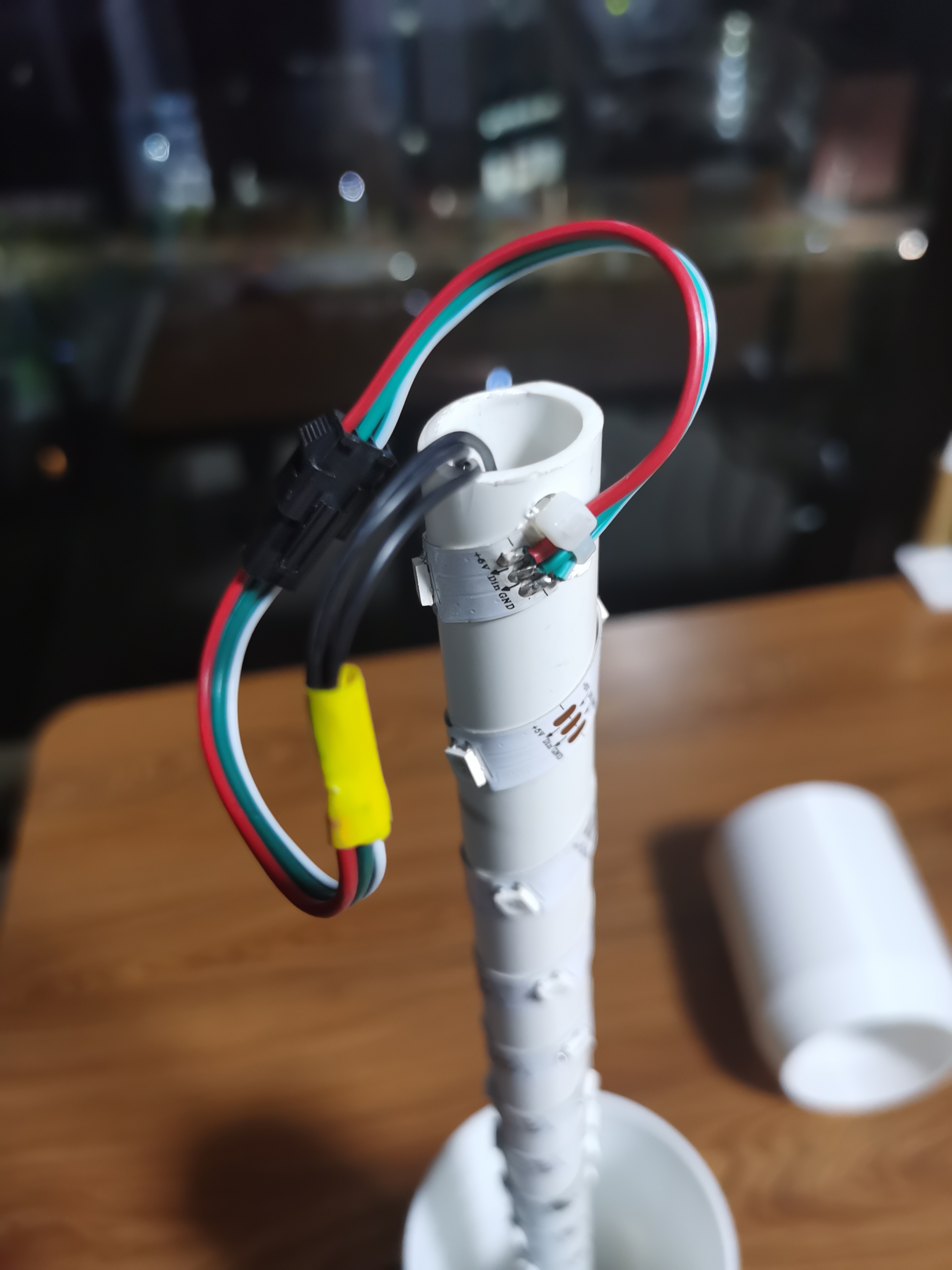

WS2812光圈:主板自带WS2812+WS2812灯带

硬件部分都比较简单,也经常使用,主要分为离线语音模块、主控MCU模块、WS2812模块、继电器模块、外设接口模块,在这里就不做过多描述。







*5、软件部分

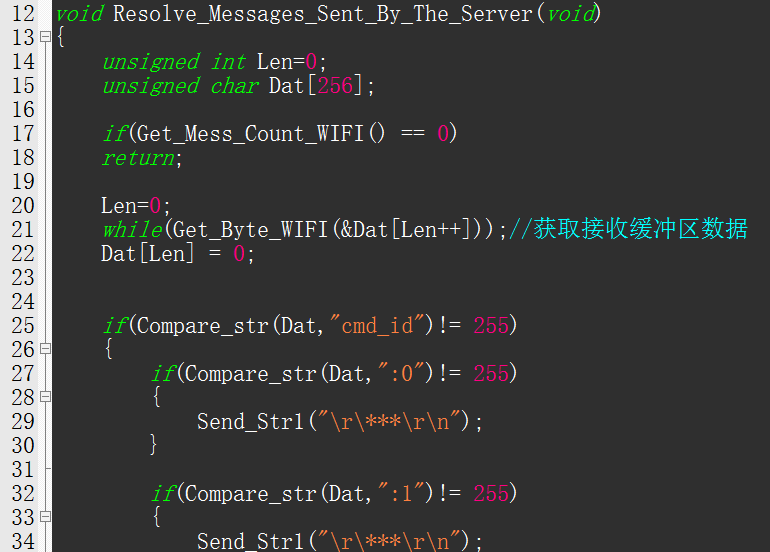

在程序中最核心的是Resolve_Messages_Sent_By_The_Server,我们可通过该段代码来判断是否被控制,接下来再判断是那一条控制指令,最后让单片机执行相应动作。参考代码入下





*6、BOM清单



外购件清单

名称

数量 规格
WS2812灯带 1 30/米
M3螺丝 10 M3*10
M6螺丝 4 M6*10
2020铝合金 2 16CM(两端攻牙)
扎带 若干 ————
20管 1

根据自己需求

雾化器模块 1

5V雾化器



 3D打印:自己打印或嘉立创三维猴

面板打印:嘉立创面板打印

其他元器件清单详见下方自动生成的BOM表







*7、大赛LOGO验证

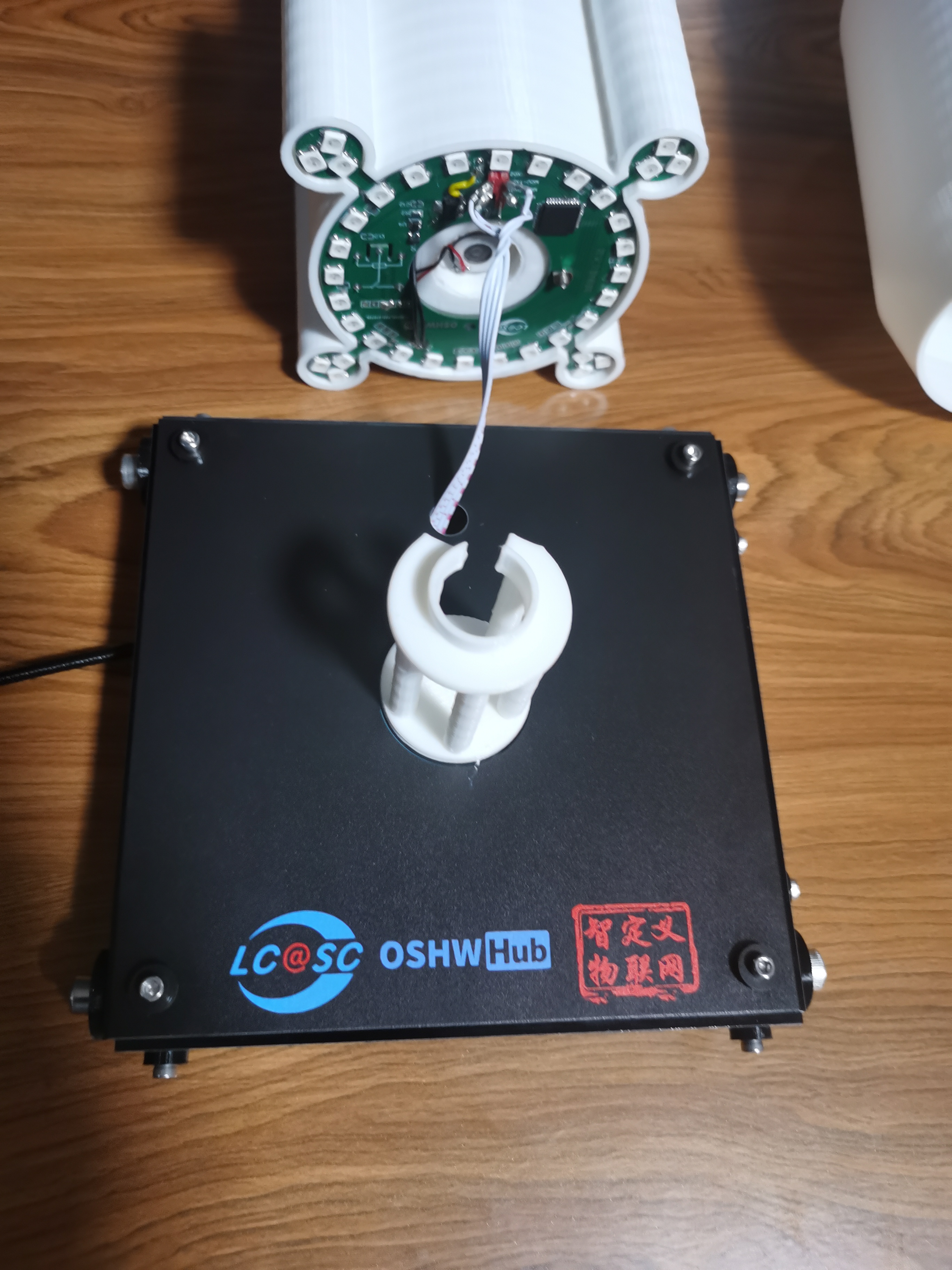

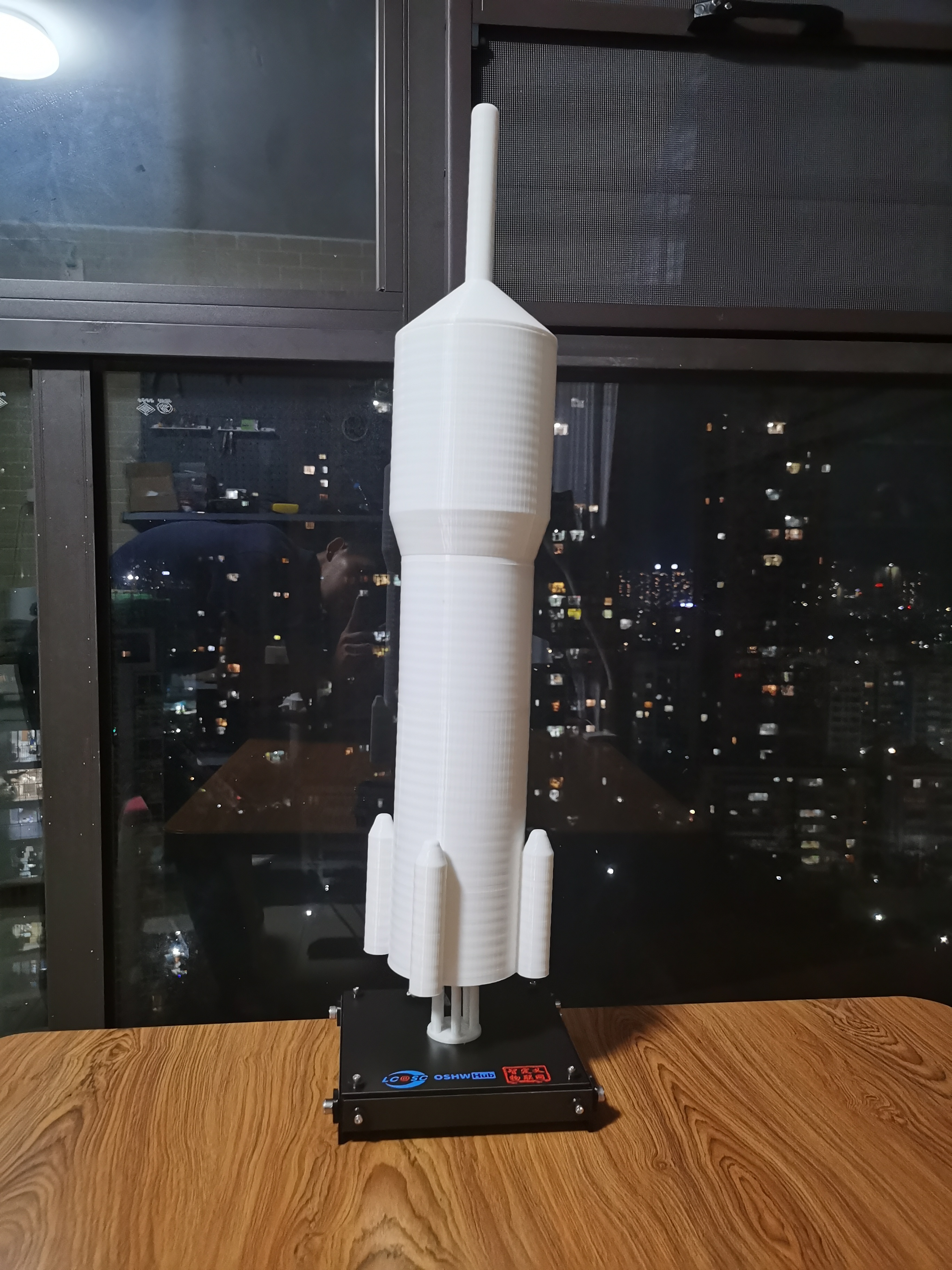

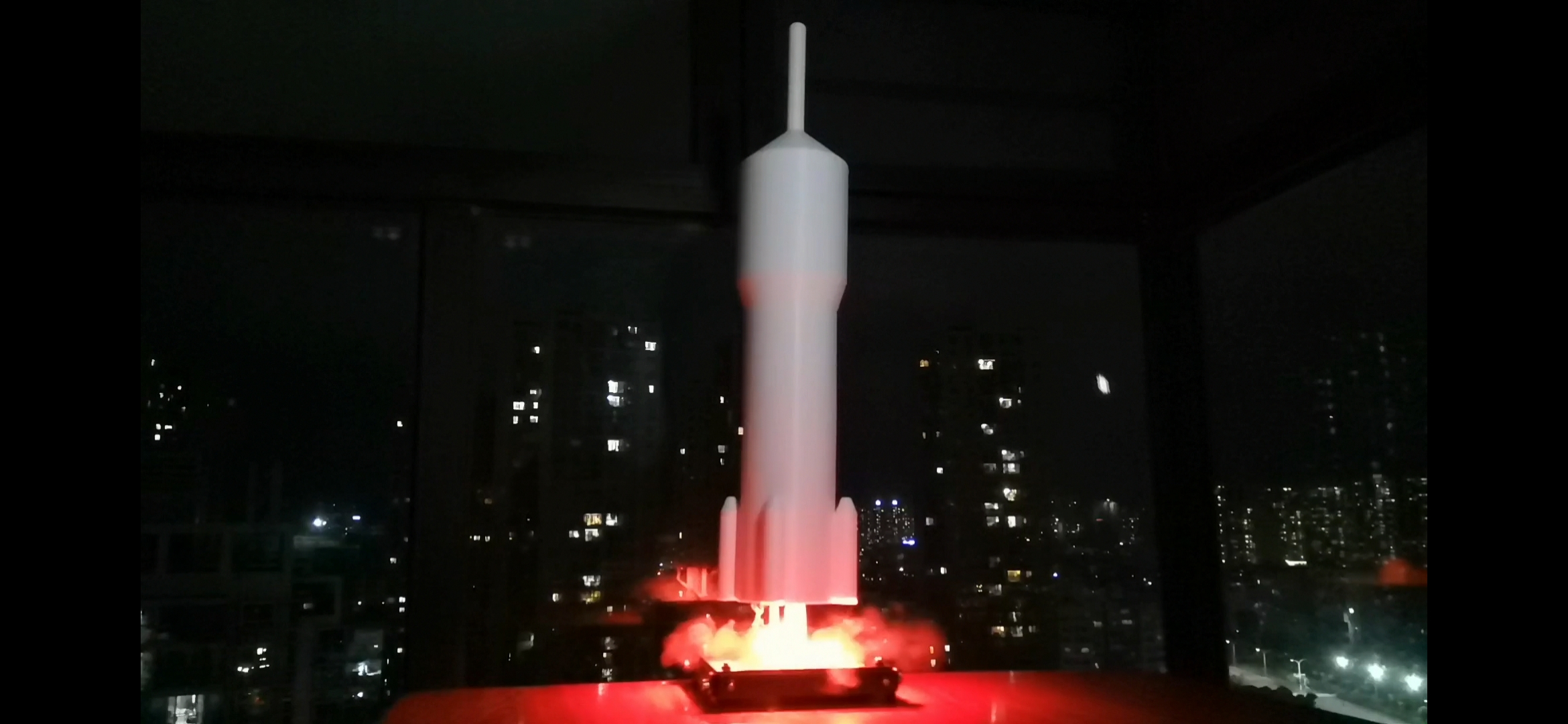

* 8、作品图片及演示视频(演示视频参见附件,高清版请点击此处跳转至哔哩哔哩查看






其他文件在整理中,整理完成后分类上传



设计图

启英泰伦CL1122最小系统

在编辑器中打开

启英泰伦CL1122最小系统

在编辑器中打开

亚克力外壳

在编辑器中打开
ID Name Designator Footprint Quantity BOM_Supplier Part
1 1μF/50V C13,C15 0603_C_JX 2 C15849
2 AMS1117-3.3 U5 SOT223_JX 1 C6186
3 10k/1% R2 0603_R_JX 1 C25804
4 100nF/50V C12,C11 0603_C_JX 2 C14663
5 22μF/6.3V C14,C16 0603_C_JX 2 C59461
6 NUD3124LT1G U3 SOT-23(SOT-23-3) 1 C85758
7 继电器 RE1 RELAY_JX 1 C35449
8 TYPE-C 6P USB1 TYPE-C-SMD_TYPE-C-6P 1 C456012
9 SN74LV1T04DBVR U2 SOT-23-5_L3.0-W1.7-P0.95-LS2.8-BR 1 C141355
10 100nF C3 C1206 1 C86047
11 2.54-4P CN2,CN3,CN1 CONN-SMD_2.54-4P-WT 3 C146120
12 WS2812C LED32,LED17,LED9,LED13,LED5,LED1,LED38,LED35,LED36,LED39,LED2,LED6,LED22,LED10,LED18,LED33,LED27,LED30,LED24,LED21,LED25,LED31,LED28,LED34,LED19,LED11,LED15,LED7,LED3,LED40,LED37,LED4,LED8,LED16,LED12,LED20,LED23,LED29,LED26,LED14 LED-SMD_4P-L5.0-W5.0-BL 40 C139127
13 STC15W4K56S4_C86616 U4 LQFP-44_L10.0-W10.0-P0.80-LS12.0-BL 1 C86616
14 HDR-M-2.54_1x1 J18,J21,J20,J28,J27,J19,J17,J22,J16,J15,J4,J5,J6,J7,J10,J9,J8,J3,J11,J2,J12,J14,J13,J23,J24,J25,J26 HDR-M-2.54_1X1 27 C81276
15 PZ254R-11-03P H1,H2,H3 HDR-TH_3P-P2.54-H-M-W10.4 3 C492411
16 CI-C22GS02S U1 SMD-17_L20.0-W1.80-CI-C22GS02S 1 C2759836
17 HDR-M-2.54_1x2 J1 HDR-M-2.54_1X2 1 C124375
18 100uf C1 C1206 1 C2835514
19 0.1u C6,C8,C10,C5,C4,C9,C7 C0805 7 C136621
20 10uF C2 C1206 1 C9807
21 SMAJ6.0CA D2 SMA_L4.4-W2.6-LS5.0-BI 1 C10759
22 4.7K R1 R0603 1 C269694
23 LESD8H6.3T5G D1,D3 SOD-882_L1.0-W0.6-RD 2 C383220
24 ESD5Z3.3C D5,D4 SOD-523_L1.2-W0.8-LS1.6-BI 2 C502551

展开
