标准版基于51单片机的心形流水灯 STC89C52

7.9k
3
24
48

简介：使用stc89C52单片机，虽然原理较简单，但整体效果还可以。

开源协议: Public Domain

创建时间： 2019-12-27 13:17:03

更新时间： 2023-09-18 19:17:35

描述

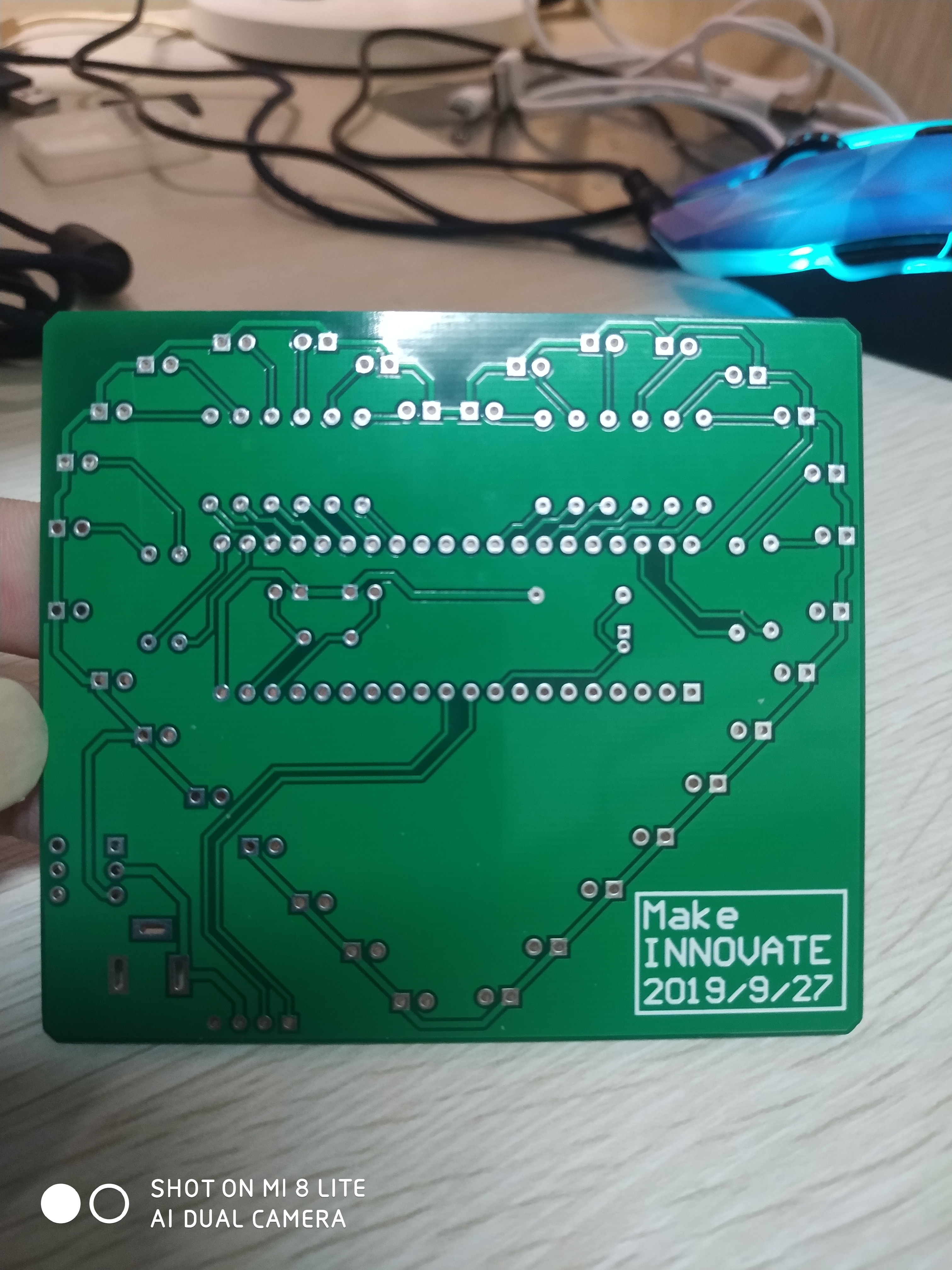

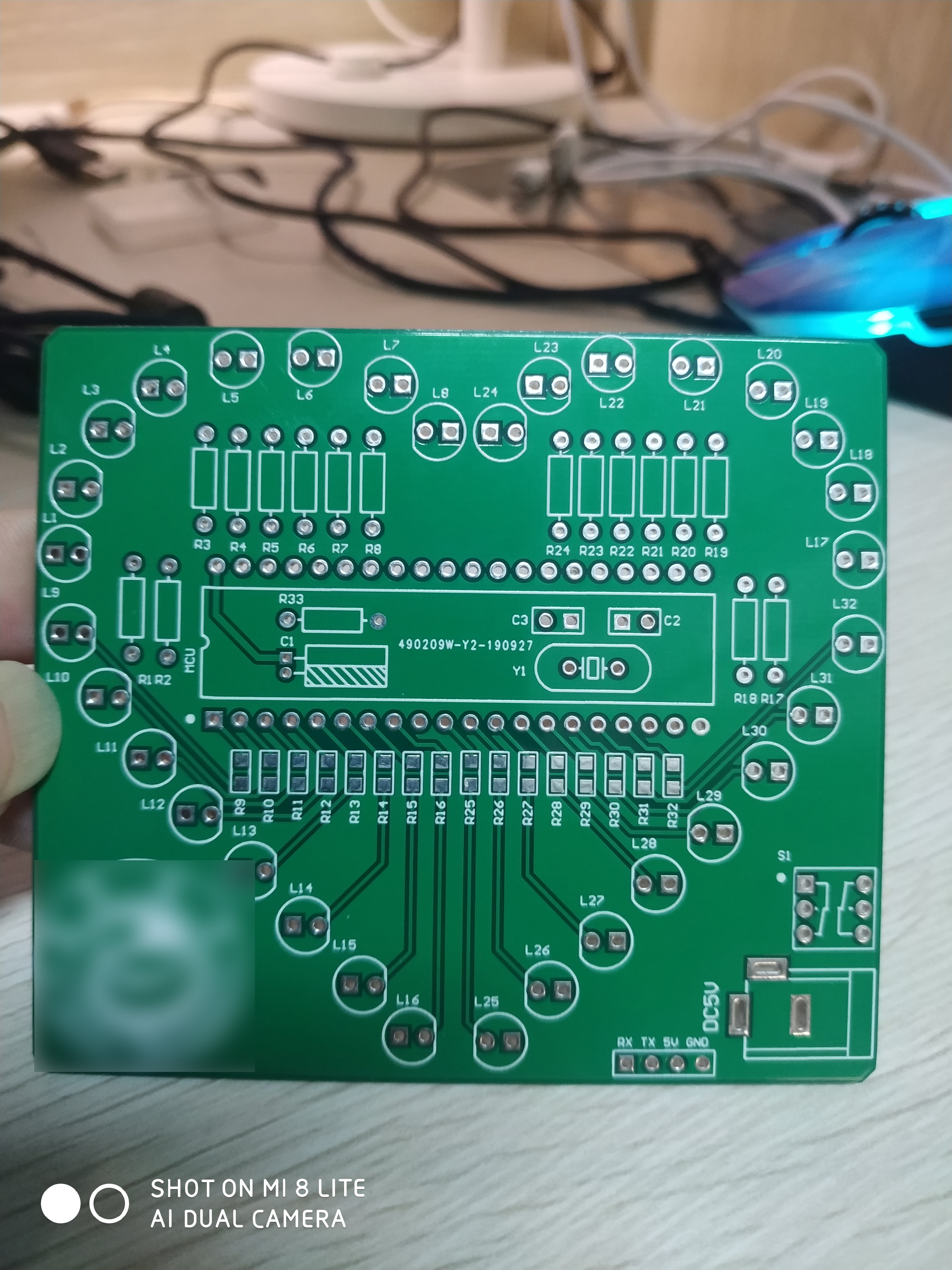

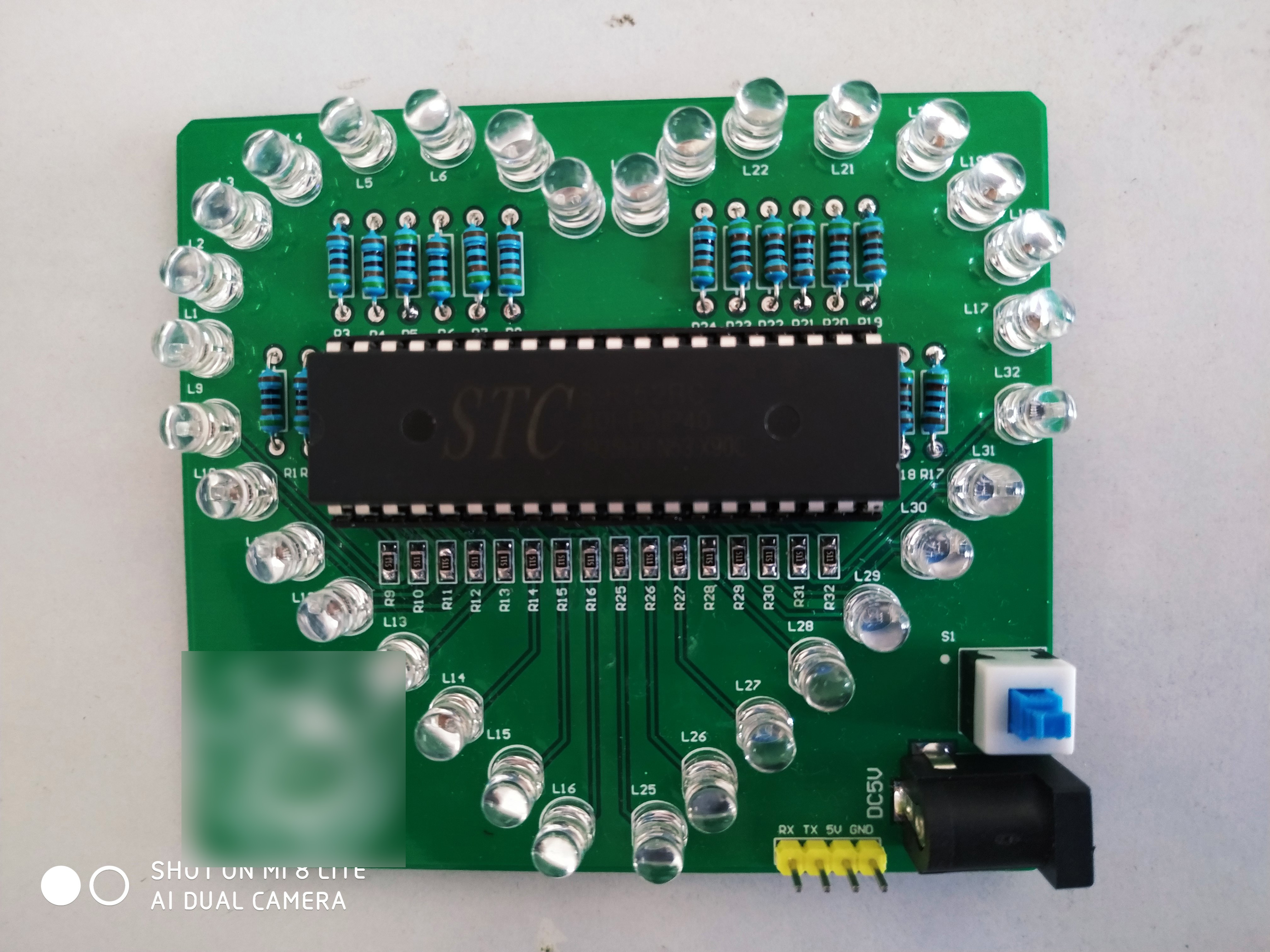

# **设计要求：** **1、用单片机stc89C52 设计一个心形流水灯。** **2****、设计电路图，pcb图等** **3、LED采用七彩快慢闪烁交替LED。** **4、此设计主要包括51单片机最小系统（复位电路+晶振电路）、电源部分和LED部分。 ** **5、LED变幻效果有多种模式，程序中已经对流动效果进行打包，可以分别进行调用。** **6、板载预留了一个UART串口烧录接口，调试效果时较方便。** **7、上电程序就开始运行，当完成一整个流程之后，重新执行最开始的效果。**![IMG_20191022_095243.jpg](//image.lceda.cn/pullimage/0pkLOKHypEww7XC24QaRJkuzjGveWtBbs8eTK34z.jpeg) ![IMG_20191022_095302.jpg](//image.lceda.cn/pullimage/5BzzbPZMy6gWRN452FXSMEdjgcZEHFtimWJJ0P1E.jpeg) ![IMG_20191019_162419.jpg](//image.lceda.cn/pullimage/OG9FAjys5gqS1CJX3yNnwuhFNmuK4ZM2YUhWTo9r.jpeg) 焊接完成后烧录程序，经测试功能正常。 **注意：DC电源输入口最大电压不要超过6V，最好是5V左右，否则可能会烧毁单片机。** **程序链接：**[http://www.51hei.com/bbs/forum.php?mod=attachment&aid=MTUzMzkxfGIxYTI1M2NlfDE1Nzc0MjQ2NzF8MTYzMTUzfDE0MTA1Mw%3D%3D](http://www.51hei.com/bbs/forum.php?mod=attachment&aid=MTUzMzkxfGIxYTI1M2NlfDE1Nzc0MjQ2NzF8MTYzMTUzfDE0MTA1Mw%3D%3D) ### 文档

设计图

原理图

（ 1 / ）
