标准版 四轴步进电机驱动器转接板
简介:四轴步进电机驱动器转接板,滑轨/写字/打印/步进/温控。
开源协议: GPL 3.0
普普通通的步进电机模块,滑轨/写字/打印/步进/温控。

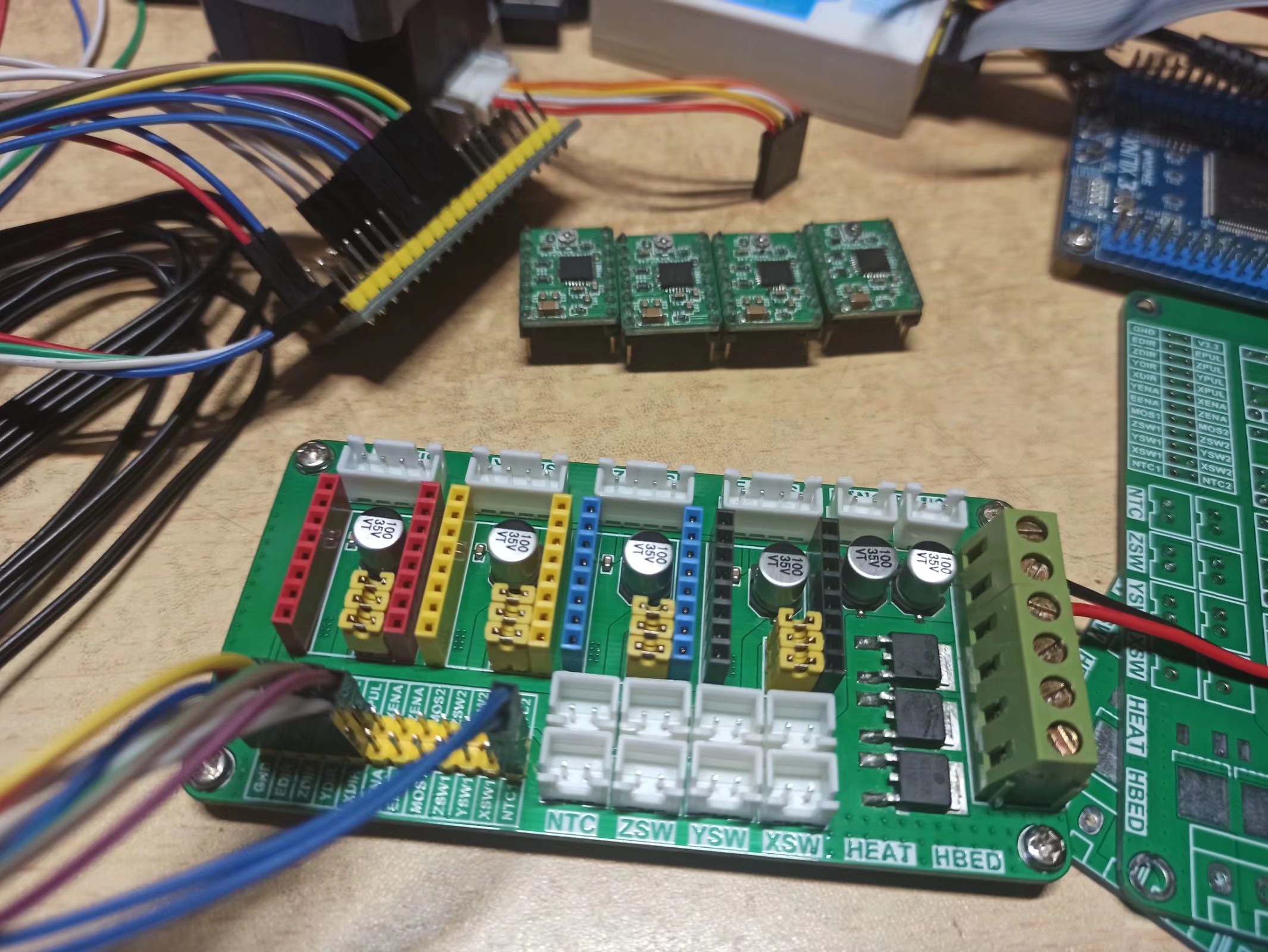

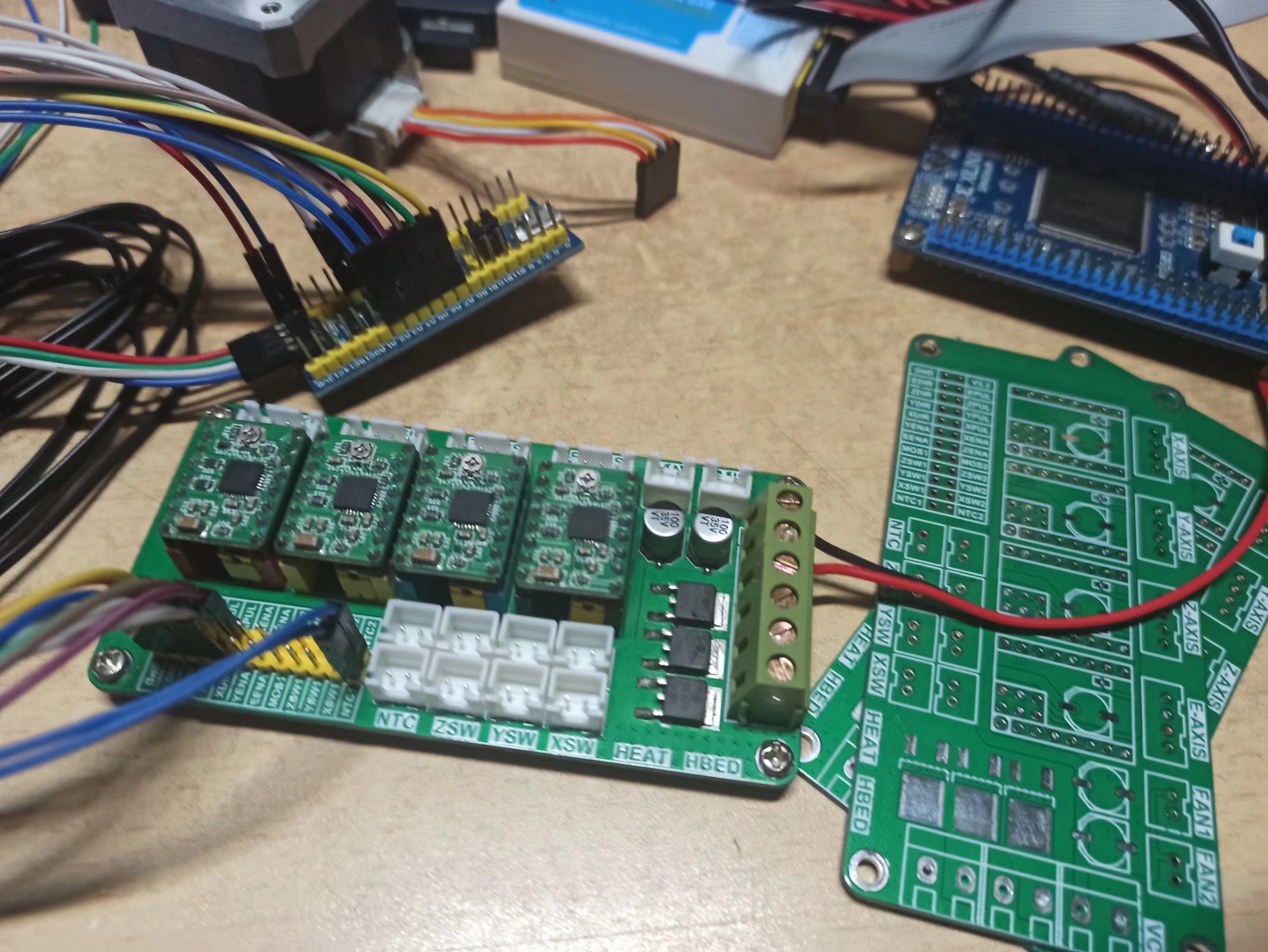

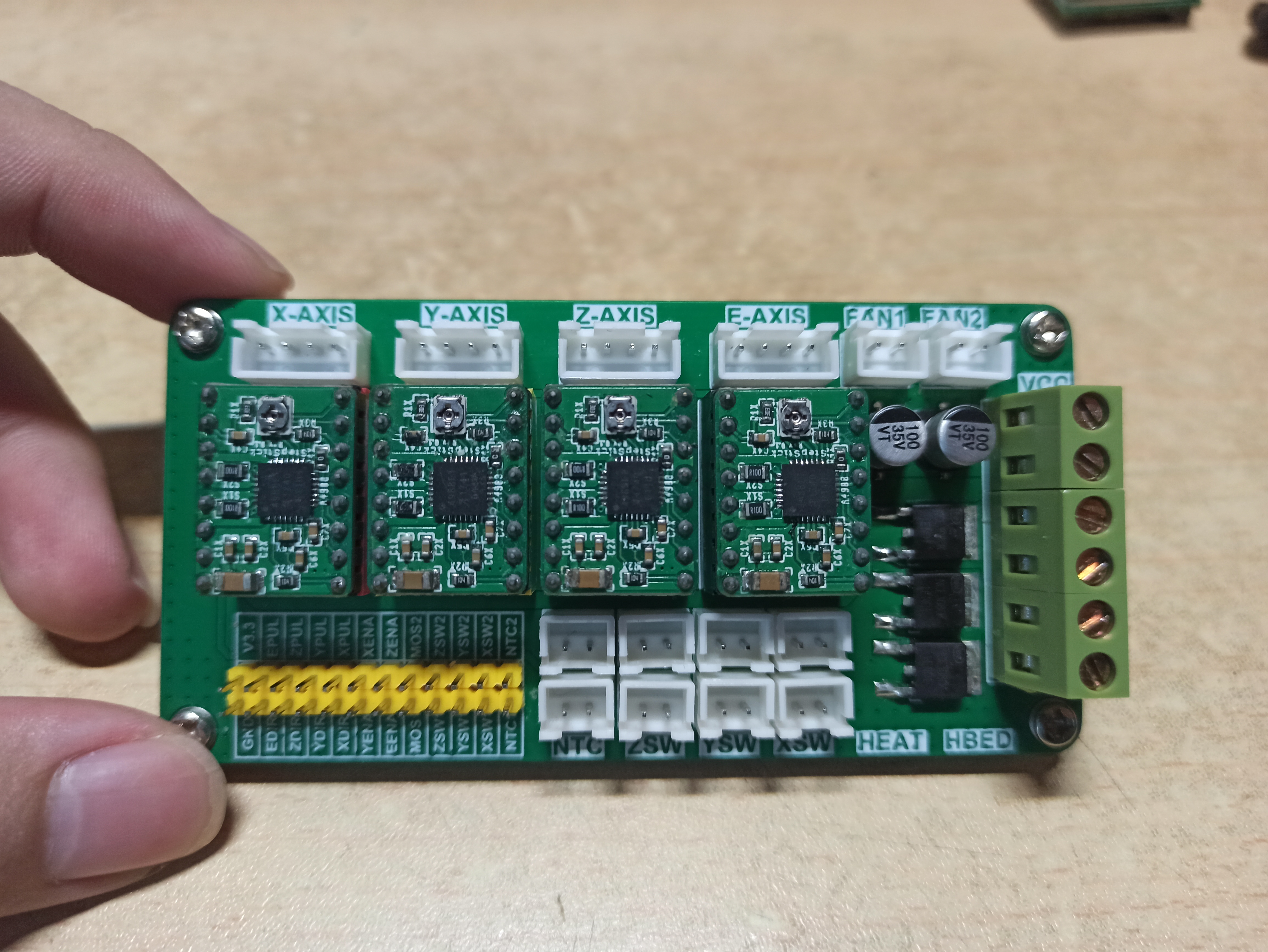

模块资源:
4个步进电机接口
6个限位开关接口
2个NTC测温接口
2个散热风扇接口
1个大功率热床接口(双MOS管)
1个加热棒接口(单MOS管)
两个功率输出接口并未添加续流/吸收保护,接电磁铁类的感性负载时最好加上。
ID | Name | Designator | Footprint | Quantity |
---|---|---|---|---|
1 | CON-2P | JP16,JP15,JP17,JP18,JP19,JP13,JP14,JP20,JP21,JP22 | XH2.54-LI-2P | 10 |
2 | 107 | C2,C4,C6,C8,C9,C10 | CM D(6.3*7.7) | 6 |
3 | CON-4P | JP2,JP5,JP7,JP9 | XH2.54-LI-4P | 4 |
4 | CON-3X2P | JP1,JP4,JP6,JP8 | HDR2.54-LI-2X3P | 4 |
5 | 104 | C1,C3,C5,C7,C11,C12 | C 0603_L | 6 |
6 | A4988 | U2,U3,U4,U1 | A4988_STEP_DRIVER | 4 |
7 | 10K | R5,R6,R2,R4 | R 0603_L | 4 |
8 | CON-2P | JP12,JP10,JP11 | KF128-5.08-2P | 3 |
9 | NMOS | Q1,Q3,Q2 | TO252-2 | 3 |
10 | 22Ω | R1,R3 | R 0603_L | 2 |
11 | CON-12X2P | JP3 | HDR2.54-LI-2X12P | 1 |
