老王1.3元1.8寸迷你1602转接板
4.7k
0
0
3
简介
适用于老王1.3元迷你1602.
简介：适用于老王1.3元迷你1602.开源协议
：GPL 3.0
创建时间：2021-01-04 21:00:24更新时间：2021-12-28 11:23:22
描述
屏幕尺寸为1.8寸。
主控ST7032，可直接当普通1602使用，体积比普通1602小很多。
整体规格大致为53mm*21mm。

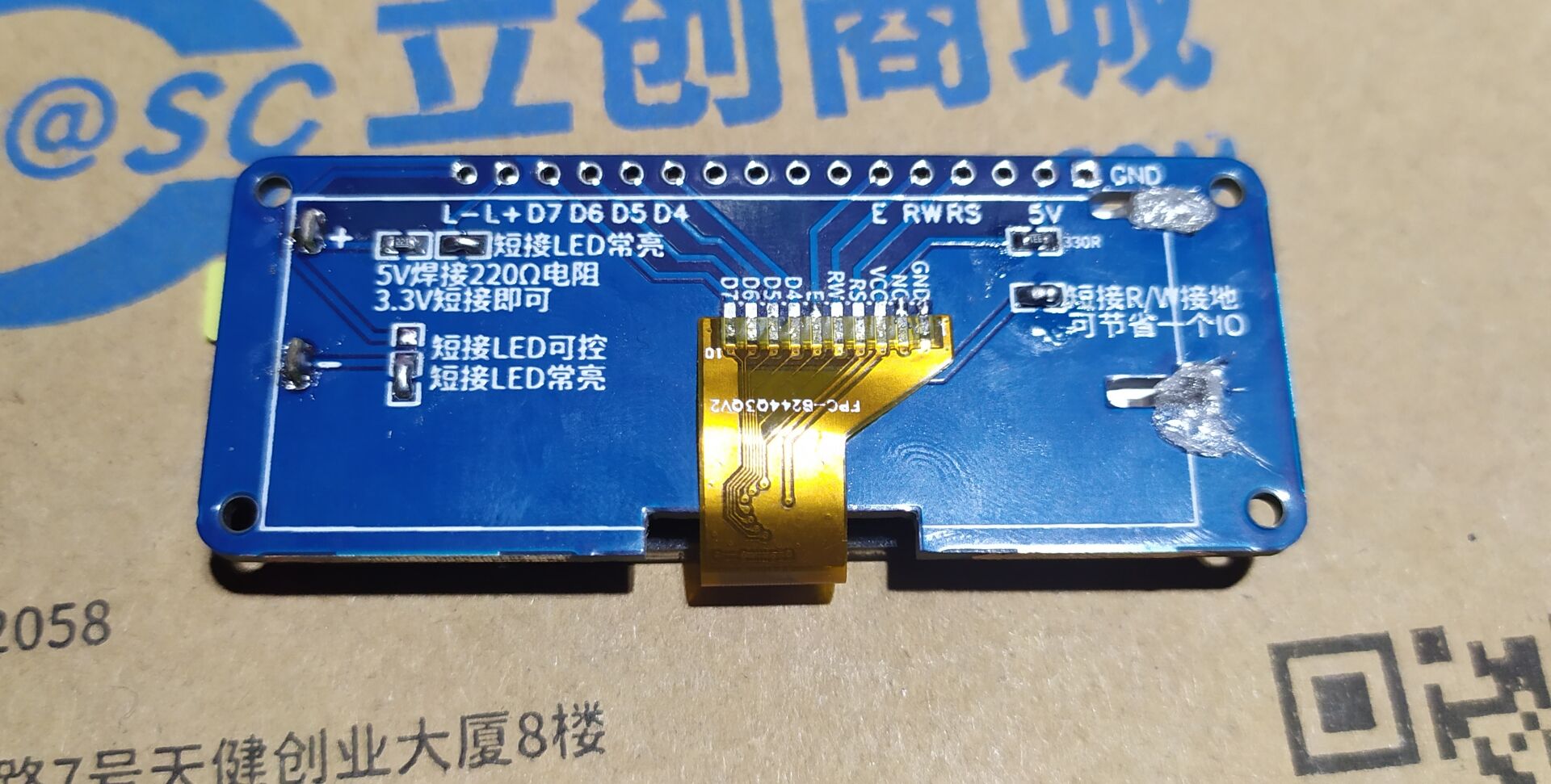

直接5v供电。屏幕对比度和亮度已经设置好，用330欧姆和200欧姆电阻刚刚好。
提供了I2C版本，可以根据所需选取。
底部的遮光胶可以用刀割掉一部分，视觉效果更好

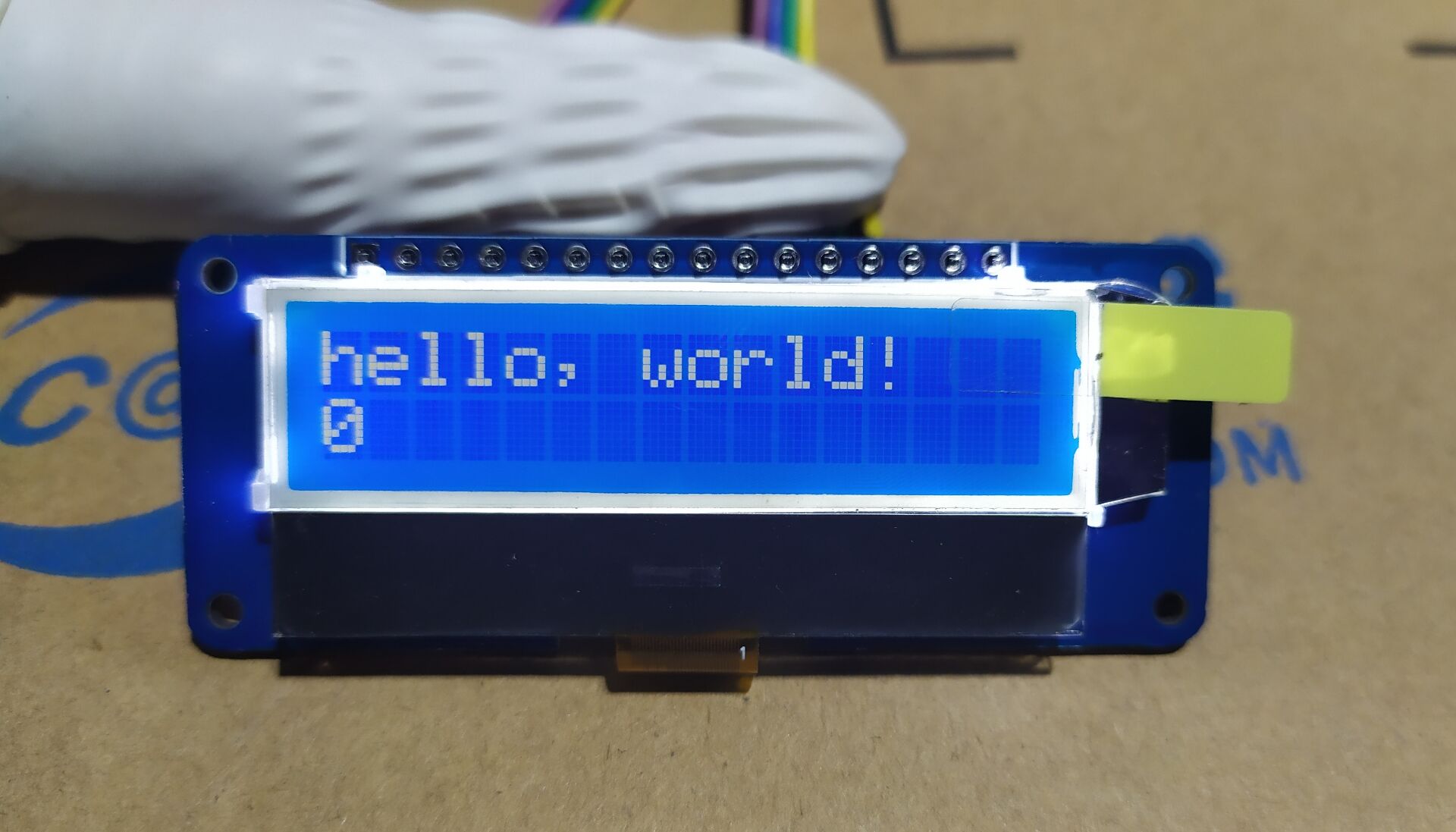

显示效果：

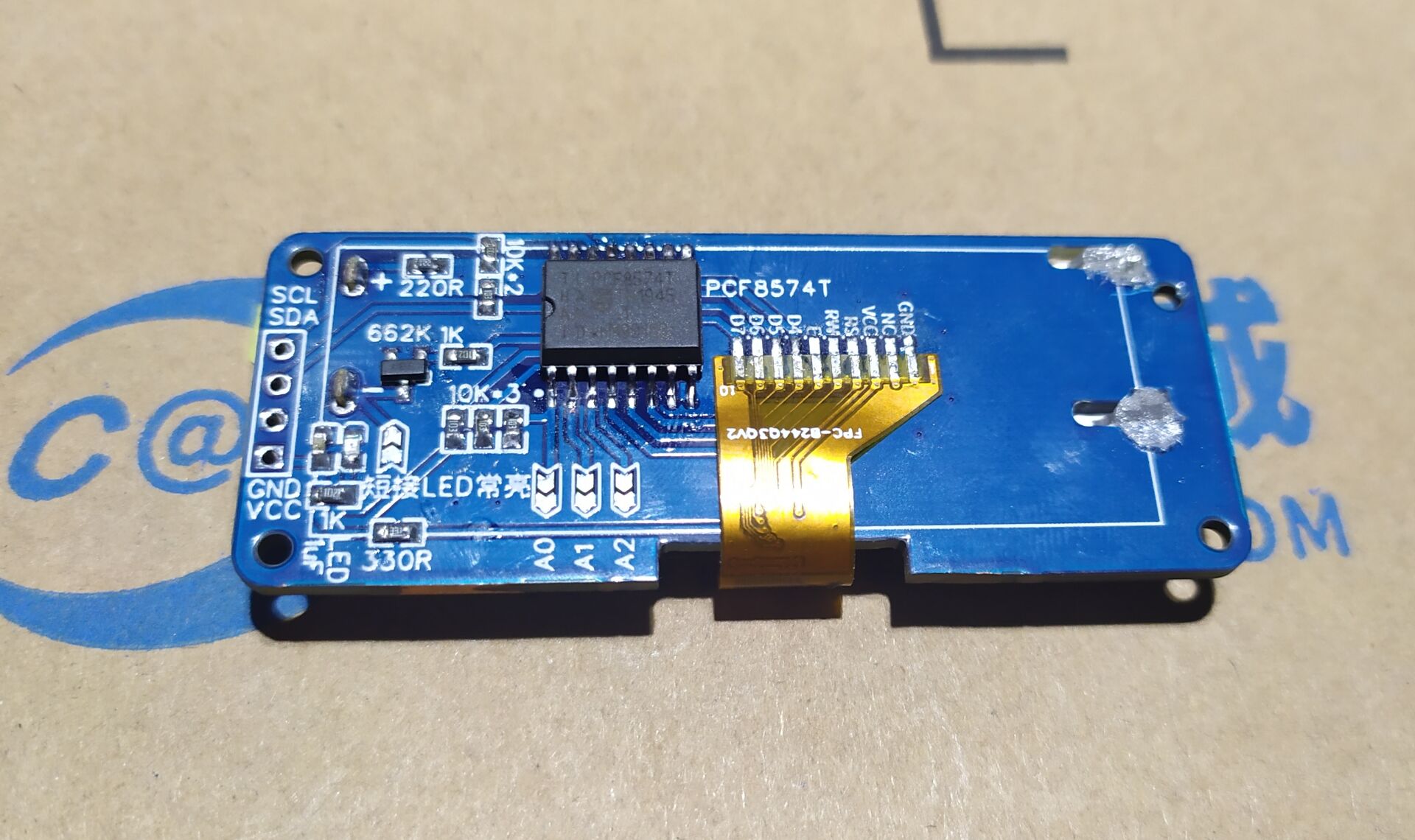

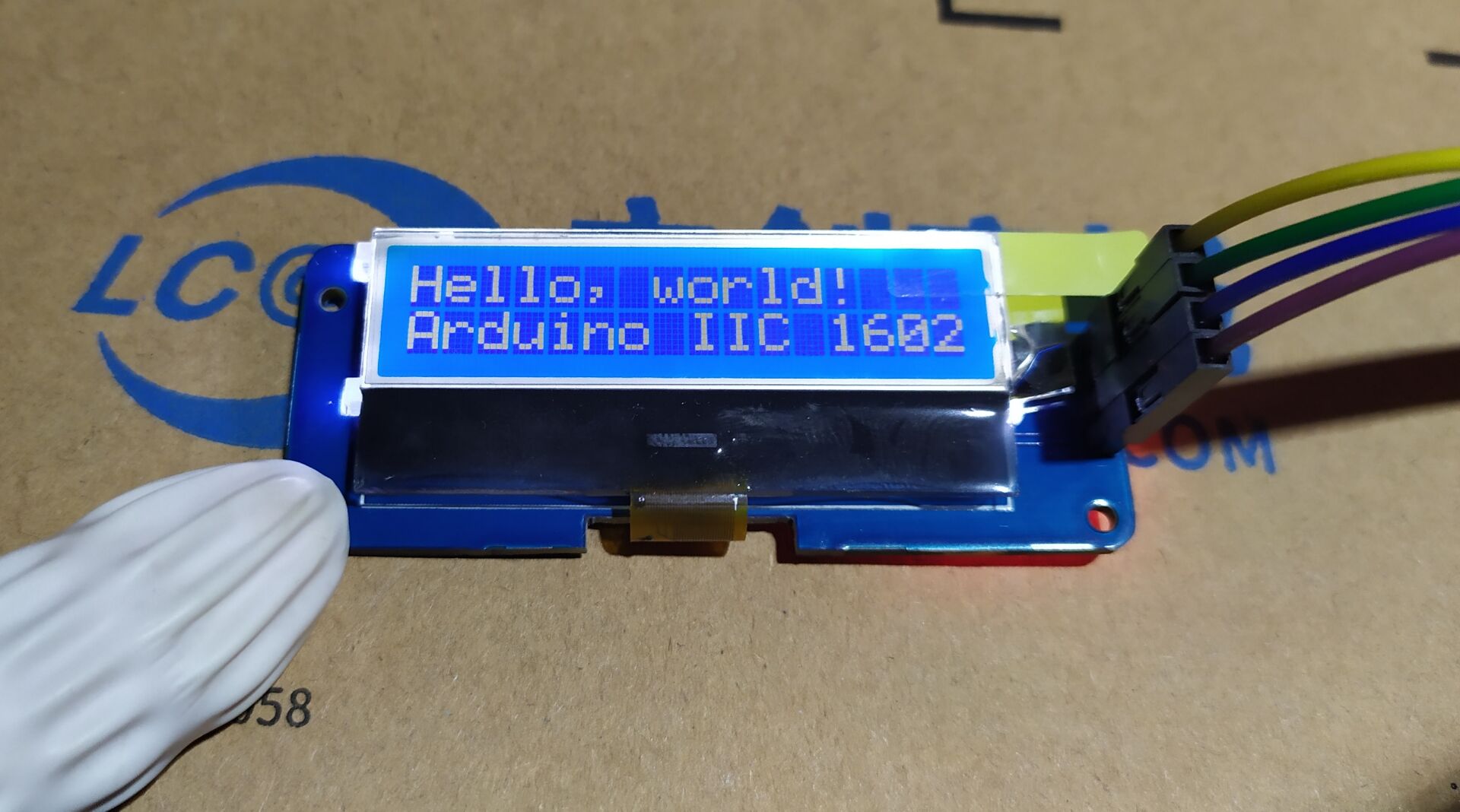

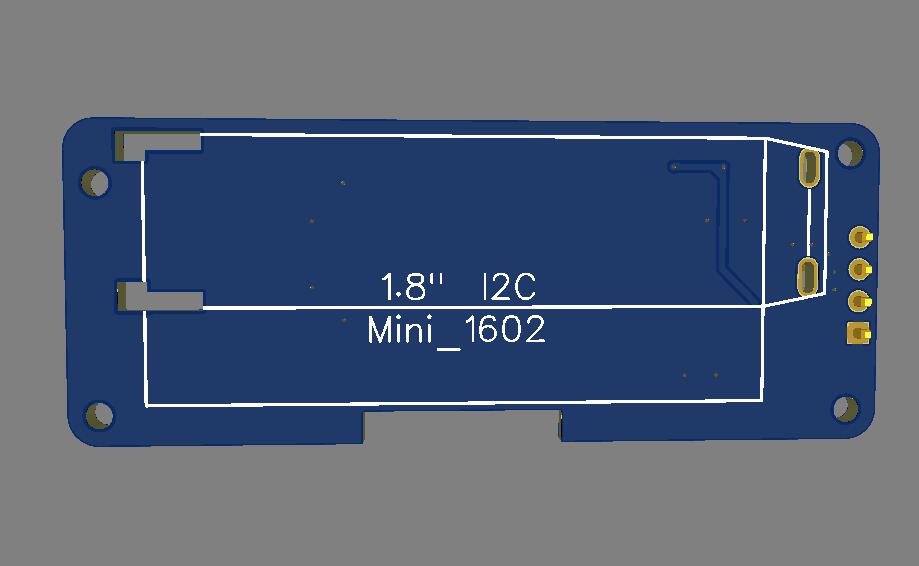

I2C版本：

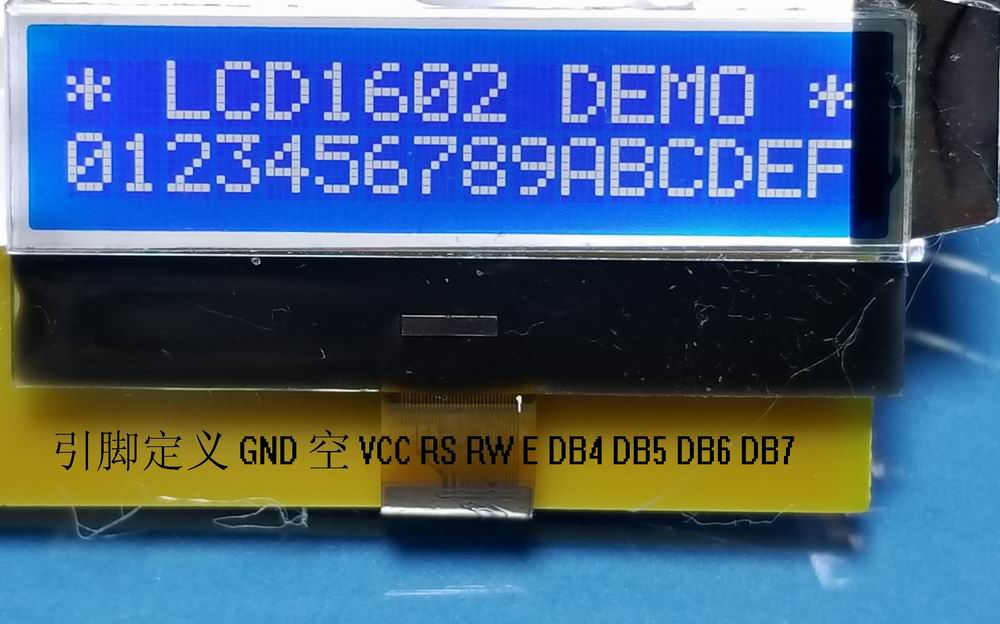

屏幕引脚定义：

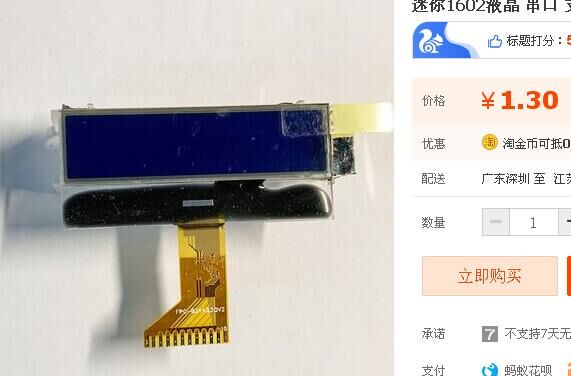

老王商品页：

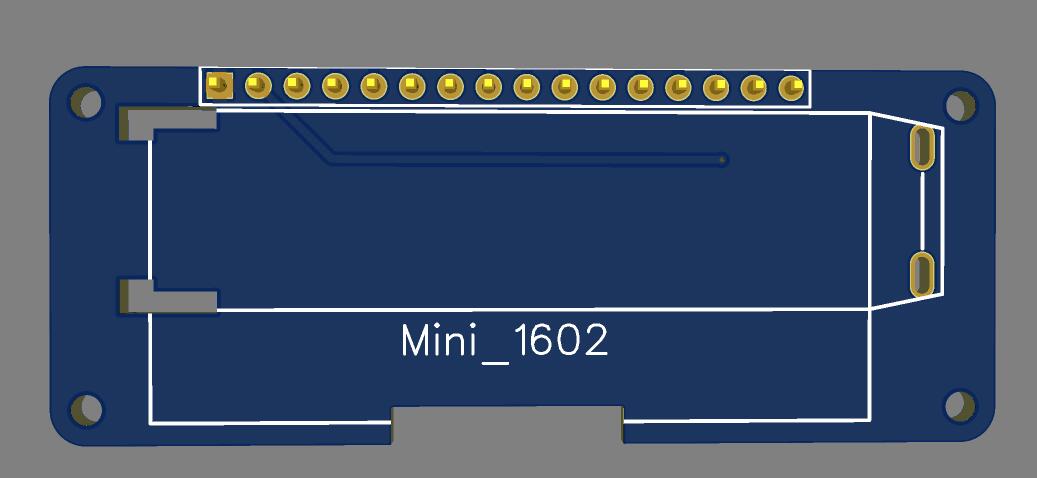

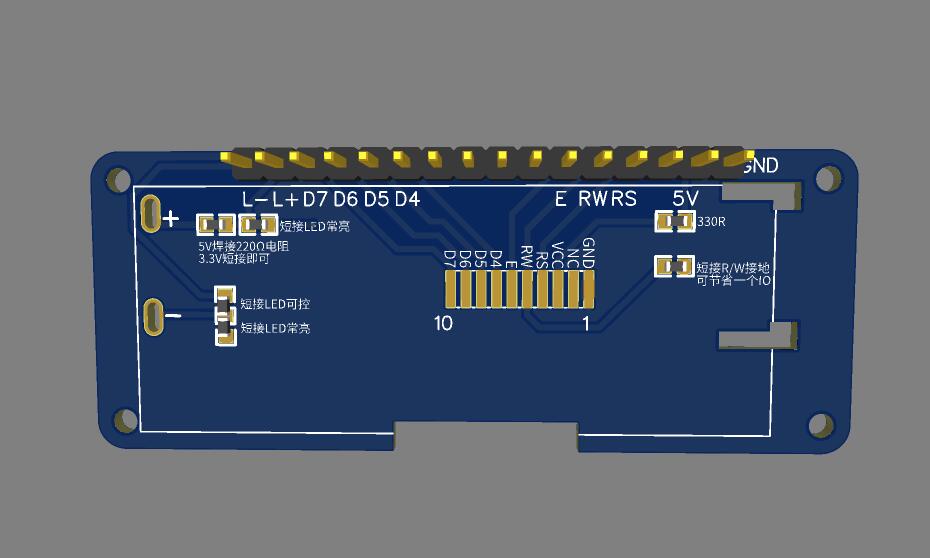

设计图
未生成预览图，请在编辑器重新保存一次BOM
暂无BOM
