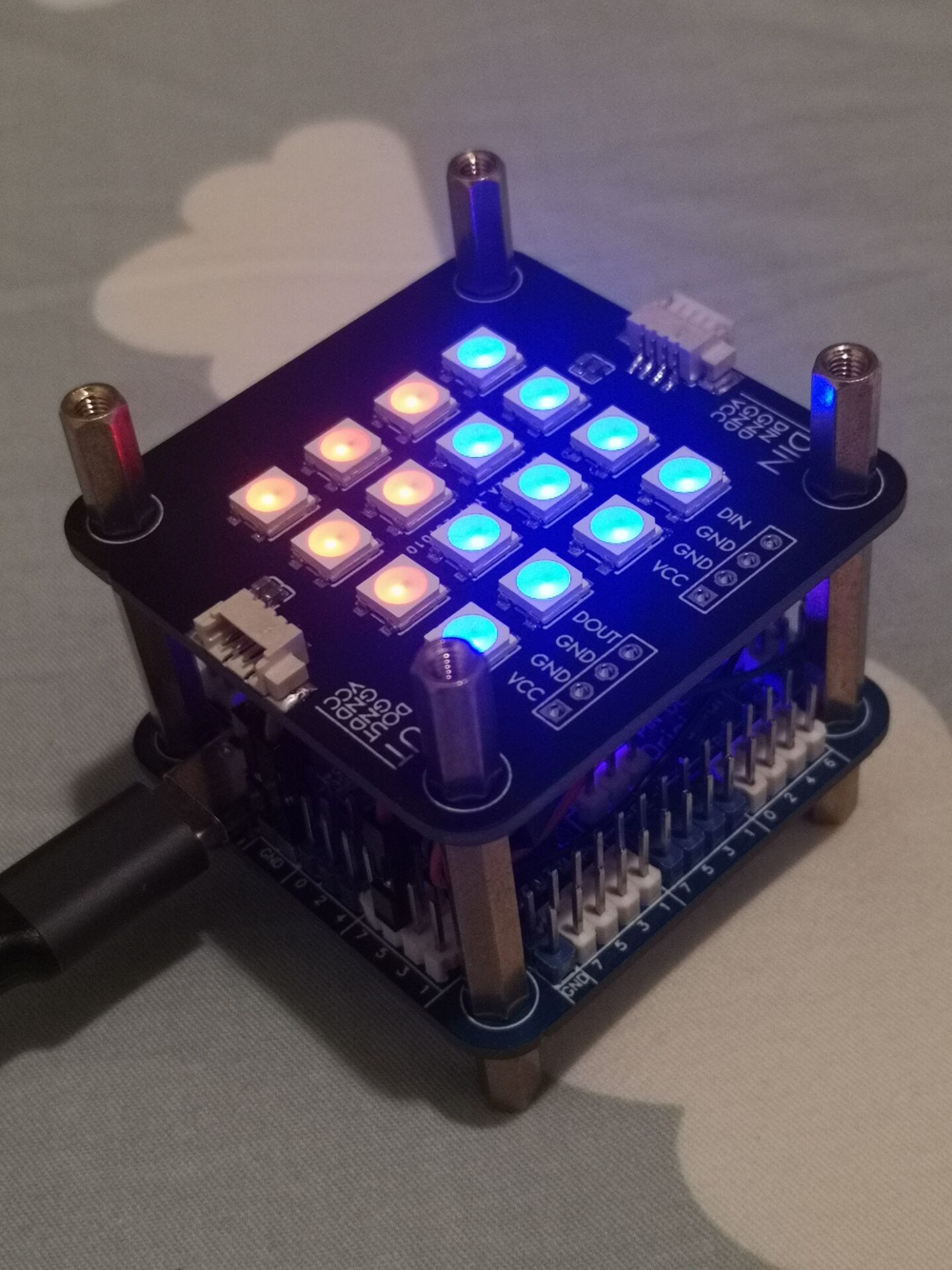

标准版 鸢尾立方::4*4串行RGB点阵，可串联扩展
简介：虽然简单但是效果真好
开源协议: CC-BY-NC-SA 3.0
描述
# 重要信息
| 工程情况 | 已完成 |
| --- | --- |
| 验证情况 | 已验证 |
**本工程BOM是系统自动生成，切莫直接在立创商城下单。请根据每个元件的类型、数值/丝印、封装三大要素在商城搜索，一般都有**
**如果工程不能评论（平台常见BUG），请进入立创开源平台官方交流QQ群664186054寻找各路大佬支持，我也经常在线。平台私信经常看不到（依然常见BUG）**
# 工程详情
多个灯板之间可以串联
千分之七亮度。下面的控制板是 [[鸢尾立方->Arduino MEGA2560 鸢版REV 1.3]](https://oshwhub.com/Snowy_Iris/IC_ATMEGA2560)
演示视频中的亮度才开了百分之一，足够我看书写字了，开满的话很刺眼只能扔去做路灯
| ID | Name | Designator | Footprint | Quantity | BOM_Supplier | BOM_Supplier Part | BOM_Manufacturer | BOM_Manufacturer Part |
|---|---|---|---|---|---|---|---|---|
| 1 | DIN | H1,H2 | HDR-TH_4P-P2.54-V | 2 | LCSC | C492403 | XFCN | PZ254V-11-04P |
| 2 | 10uF | C2 | C0603 | 1 | LCSC | C730442 | Samsung Electro-Mechanics | CL10B105KA8NNWC |
| 3 | 100nF | C1 | C0603 | 1 | LCSC | C730442 | Samsung Electro-Mechanics | CL10B105KA8NNWC |
| 4 | DIN | H3,H4 | CONN-SMD_4P-1.25P_1.25T-4P | 2 | LCSC | C145934 | HRO | 1.25T-4P-WV |
| 5 | WS2812E | LED7,LED8,LED9,LED10,LED11,LED2,LED13,LED14,LED15,LED16,LED1,LED3,LED4,LED5,LED6,LED12 | LED-SMD_4P-L5.0-W5.0-BL | 16 | LCSC | C473063 | Worldsemi | WS2812E |
