标准版 迎广303机箱ARGB面板

简介:迎广303机箱改装ARGB前面板

开源协议: CERN Open Hardware License

(未经作者授权,禁止转载)

创建时间: 2021-05-26 19:57:19
更新时间: 2023-04-11 21:59:39
描述

根据机箱原装前面板pcb尺寸重新绘制,添加了20颗ws2812灯珠,连接主板5vARGB接口可以实现灯光控制,神光同步

设计图
原理图
1 /

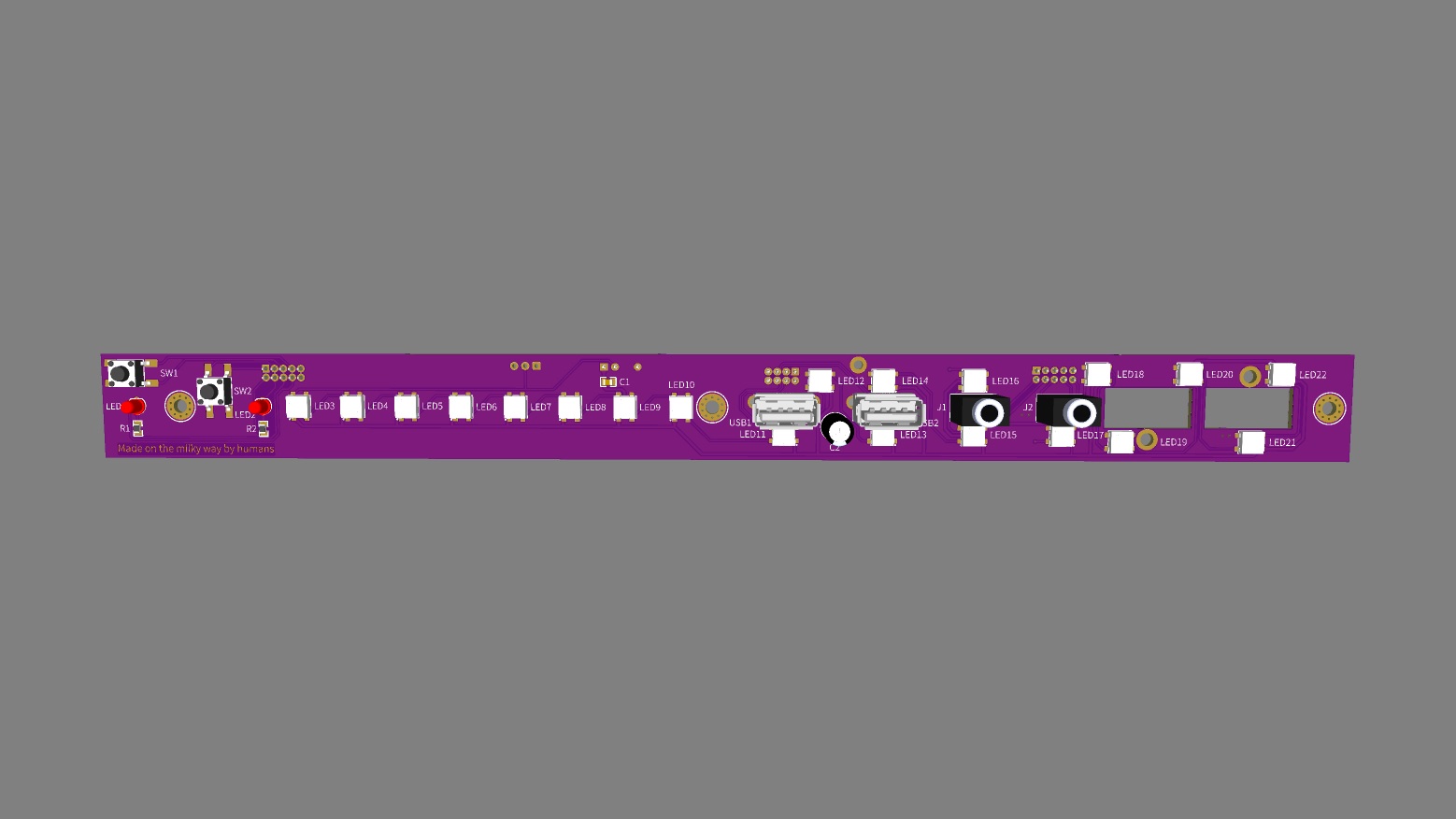

PCB
1 /
未生成预览图,请在编辑器重新保存一次
ID Name Designator Footprint Quantity
1 10u C1 C0805 1
2 470uF C2 CAP-TH_BD6.3-P2.50-D1.0-FD 1
3 PHB-2*4A CN1 CONN-TH_PHB-2-4A 1
4 PHB-2*5A CN2,CN3 CONN-TH_PHB-2-5A 2
5 MF254V-11-04N2-0743 H2 HDR-TH_MF254V-11-04N2-0743 1
6 PJ-358H-B J1,J2 AUDIO-TH_PJ-358H-B 2
7 LED-TH-3mm_R LED1,LED2 LED-TH_BD3.0_RED 2
8 WS2812C LED3,LED4,LED5,LED6,LED7,LED8,LED9,LED10,LED11,LED12,LED13,LED14,LED15,LED16,LED17,LED18,LED19,LED20,LED21,LED22 LED-SMD_4P-L5.0-W5.0-TL 20
9 XH-3A P1 XH-3A 1
10 1k R1,R2 R0805 2
11 TS-1102S-C-A-B SW1,SW2 KEY-SMD_4P-L6.0-W6.0-P4.50-LS8.6 2
12 1734366-1 USB1,USB2 USB-A-TH_FUS264-FDSW3K 2

展开

工程视频/附件
序号 文件名称 下载次数
1

序列 01.mp4

167
2


14
