HNA-16MM64 专业功放VFD显示模块

简介:专业功放VFD显示模块,基于PT6302LQ

开源协议: CC-BY-NC-SA 3.0

发布时间:2021-07-17 04:05:32
  • 1.3k
  • 0
  • 16
描述

EEI TECHNOLOGY HNA-16MM64 VFD功放显示模块

  • 具有5-24V的宽电压输入范围。
  • 板载电平转换芯片,自适应3.3V / 5V电平(兼容51、STM32等主流单片机)。
  • 改进过的Cuk负压以及灯丝驱动方案,功耗更低,亮度更均匀。
  • 使用专业VFD点阵驱动芯片,内置字库,以及8个自定义符号空间。
  • 8级亮度可调。
  • 最大功耗约为2.65W(全亮,15/16脉宽,5V输入)。
  • 内置动态扫描逻辑以及RAM,只需要将指令送入驱动芯片即可完成显示。
  • 屏幕可以找厂家(上海璞丰光电)购买,价格便宜。

注意

  • PT6302LQ不耐高温,切勿直接用热风枪从正面吹焊!!
  • PT6302的初始化指令和字库指令的大小端是相反的,使用时一定要注意。
  • 此工程仅供DIY以及学习之用,禁止任何以商业目的售卖,传播,复制此开源工程(包括修改其板框,丝印后进行售卖)。
  • 追究一切盗版,冒充行为(近期在某电商平台上发现有二道贩子删除"EEI TECHNOLOG" LOGO并照搬EEI TECHNOLOGY的板号,版本号格式进行售卖,对我工作室造成恶劣影响),对于这种行为,有必要时会进行严厉打击!

效果展示

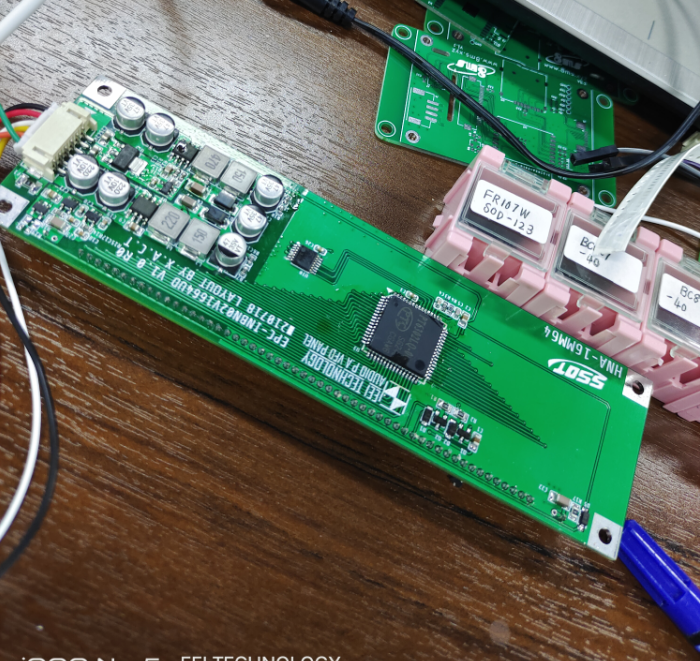

  • 板子背面

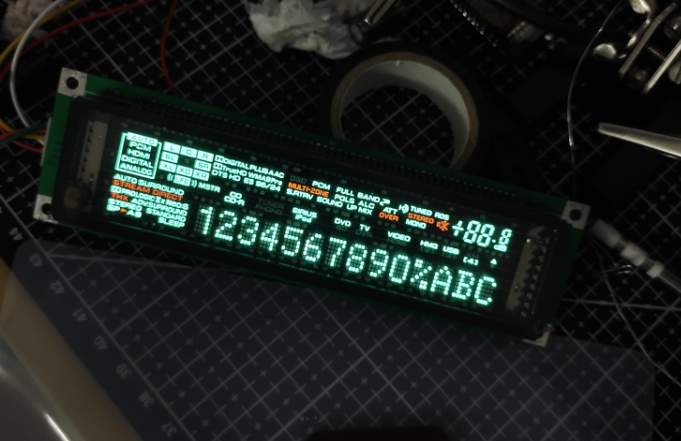

  • 点亮效果图

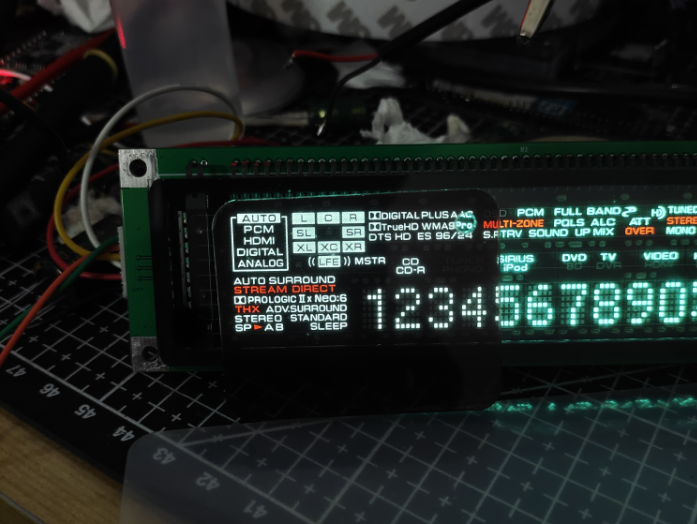

  • 加了酒红色滤光片


设计图

EPC-INBN02V1664UD

在编辑器中打开

EPC-INBN02V1664UD

在编辑器中打开
ID Name Designator Footprint Quantity
1 104/16V C1 C0805 1
2 104/50V C2,C9,C13 C0805 3
3 105/16V C3 C0603 1
4 104/25V C4,C19,C20,C26 C0603 4
5 47p C5 C0603 1
6 105/100V C6,C14 C1206 2
7 47u/35V C7,C8,C15,C22,C23 CAP-D6.3×H5.5 5
8 100u/16V C10,C11,C12,C27 CAP-D6.3×H5.5 4
9 104/16V C16 C0603 1
10 470p C17,C18 C0603 2
11 105/25V C21 C0805 1
12 106/16V C24 C0805 1
13 106/10V C25 C0805 1
14 2.0-6P-LT CN1 CONN-TH_2.0-6P-LT 1
15 1N4148WL D1,D2,D6,D7,D8,D9 SOD-123F_L2.8-W1.8-LS3.7-RD 6
16 SS14-E3/61T D3,D4 DO-214AC_L4.3-W2.7-LS5.3-RD 2
17 LBZT52C7V5 D5 SOD-123FL_L2.6-W1.6-LS3.4-R-RD 1
18 1206FT 0.75A F1 F1206 1
19 22u/0630 L1,L2,L3,L4 IND-SMD_L7.0-W6.6_FXL0630 4
20 2SC1815 Q1,Q2 SOT-23-3_L2.9-W1.3-P1.90-LS2.4-TL 2
21 100K R1,R2 R0805 2
22 20K R3 R0603 1
23 3.3K R4 R0603 1
24 33K R6 R0603 1
25 4.7K R7,R10 R0603 2
26 100K R9,R19 R0603 2
27 200K R11,R12 R0603 2
28 1K R13 R0603 1
29 3K R14,R15 R0603 2
30 XL6007E1 U1,U4 SOIC-8_L5.0-W4.0-P1.27-LS6.0-BL 2
31 HNA-16MM64 U2 HNA-16MM64 COPY 1
32 PT6302LQ-XXX_MIRROR U3 LQFP-64_L14.0-W14.0-P0.80-LS16.0-BL 1
33 LMV321 U5 TSOT-23-5_L2.9-W1.6-P0.95-LS2.8-TL 1
34 EEI_TECHNOLOGY_LOGO U6 EEITECHNOLOGY_LOGO 1
35 74LVC1G04 U7,U8 SOT-25_L3.0-W1.6-P0.95-LS2.8-BL 2
36 SL27517 U9 SOT-23-5_L2.9-W1.6-P0.95-LS2.8-TL 1
37 74HCT14 U10 TSSOP-14_L5.0-W4.4-P0.65-LS6.4-BL 1
38 AMS1117-5.0 U15 PG-SOT223-4_L6.5-W3.5-P2.30-LS7.0-BR 1
