SYNP2000 1500W 数控同步整流Buck可调电源模块

5个月前

简介:SYNP2000-EXTREME V1.2项目,基于通用PWM控制器的 0-50V 0-30A 1500W数控同步整流Buck可调电源模块

开源协议: CC-BY-NC-SA 3.0

  • 5.1k
  • 15
  • 72

描述



EEI TECHNOLOGY SYNP2000-EXTREME V1.2

  • EEI TECHNOLOGY SYNP2000系列项目, 同步整流Buck降压可调电源模块 具有恒压,恒流功能,自定义过压(OVP),过流(OCP),过功率(OPP)保护, 改进过的自校准算法V2使输出电压电流与设定值小于0.005,同步整流方案,最高效率达97%, 程序内未使用任何阻塞延时,再加上使用了Σ-Δ型ADC,快速刷新的同时,数据也基本上不会抖动。

  • 输出带有理想二极管(OR-ING),可以有效避免给电池充电时发生电流倒灌导致模块烧毁。
  • 输入具有防反接,可以避免因为输入电源接反导致电源模块烧毁。
  • 良好的负载调整率,任意电压带0-30A负载,输出压降低于0.02V。
  • 断电记忆功能,断电后再开机会记忆断电前设置的CC/CV设定(并且可以设定开机记忆指定的储存组 M0-M9)。
  • 采用高边取样采集输出电流,其负载可以和输入电源共地而不影响恒流。

性能参数

  • 输入电压范围 : 10-60V
  • 输出电压范围 : 0-50V(最大输出电压取决于输入电压 Vmax = Vin * 0.88)
  • 输出电流范围 : 0-30A
  • 变换器拓扑    : 同步整流Buck
  • 峰值输出功率 : 1500W
  • 变换器效率    : 90% - 97%
  • 设定 - 回读误差 : ±0.005V/A(max)
  • 回读 - 实际电压误差 :±0.02V/A(max)
  • 输出纹波 :< 160mVpp(typ)

注意事项

  • 输出尽量不要多次短路,因为此版本用的是电压模式控制方案,动态响应性能稍差,频繁短路有概率会导致开关管烧毁。
  • 充电池时禁止反接,反接会导致模块烧毁。
  • 长时间大功率运行请做好通风。
  • 此项目与之前RT300项目程序不兼容,不能套用!
  • 屏幕使用的是金逸晨的负显COG12864(JYC12864-215C),主控为UC1701X,与ST7565,ST7567通用(尽量不要使用那些来路不明的屏幕,不然显示内容有可能会翻转,或者镜像)。
  • 用其他屏幕的可以私聊我改程序(仅限12864屏),目前支持市面上绝大多数的COG12864,以及部分12864OLED(SSD1306 SSD1309 SH1106 SH1107)。
  • 编码器是30定位15脉冲的,不兼容20定位20脉冲。
  • 程序刷入方法:使用STLINK量产工具刷入,先烧录"SYNP2000-EXTREME_DEBUG.bin",再根据说明调整好系统设置,保护设置,调整完以后再刷入“SYNP2000-EXTREME_LCD.bin” bin文件放在了附件里,请自行下载。
  • 操作方法同RT300-MK.IV
  • 电感绕制方法 : 3x1.2mm线绕11圈,130125铁硅铝磁环(千万不能用铁粉芯磁环,也就是黄白磁环,无论何种原因,不然你会后悔的)
  • ADC一定要买ADS1115模块,然后从上面拆,不然极有可能买到假ADS1115(只有12位精度),然后因为分辨率不够,DAC的自校准机制会让输出电压一直抽搐。
  • 误差放大器TL082,为了保险起见,最好在立创商城购买,淘宝好多造假的,摆率达不到,动态响应会很差。
  • 首次开机电流会显示不正常,要调整电流传感器的偏置电压,即"SYSTEM"页面里的“OSVOL CAL”项,调整此值并打开输出调整到任意电压,直到电流显示归零为止。

特别说明

  • 源码暂时不公开,只提供BIN文件(因为可能会用在后续产品上),敬请谅解。
  • 此工程仅供个人DIY或学习之用,禁止以商业目的进行售卖,传播,复制,一旦发现,将追究其责任。
  • 您也可以购买我们的成品(闲鱼或淘宝交易),私聊注明是开源平台来的可以有些许优惠。
  • 成品购买链接(闲鱼 )请复制到手机上查看。
  • 散热器购买链接(https://item.taobao.com/item.htm?id=578944898142
  • 液晶屏购买链接(https://item.taobao.com/item.htm?id=520379236144

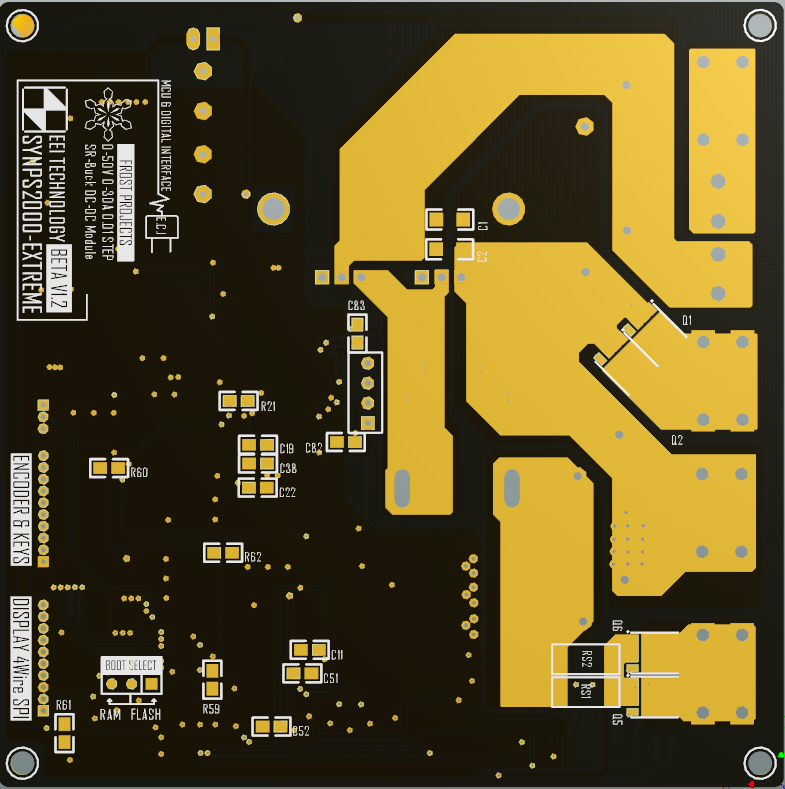

PCB预览图(正面)

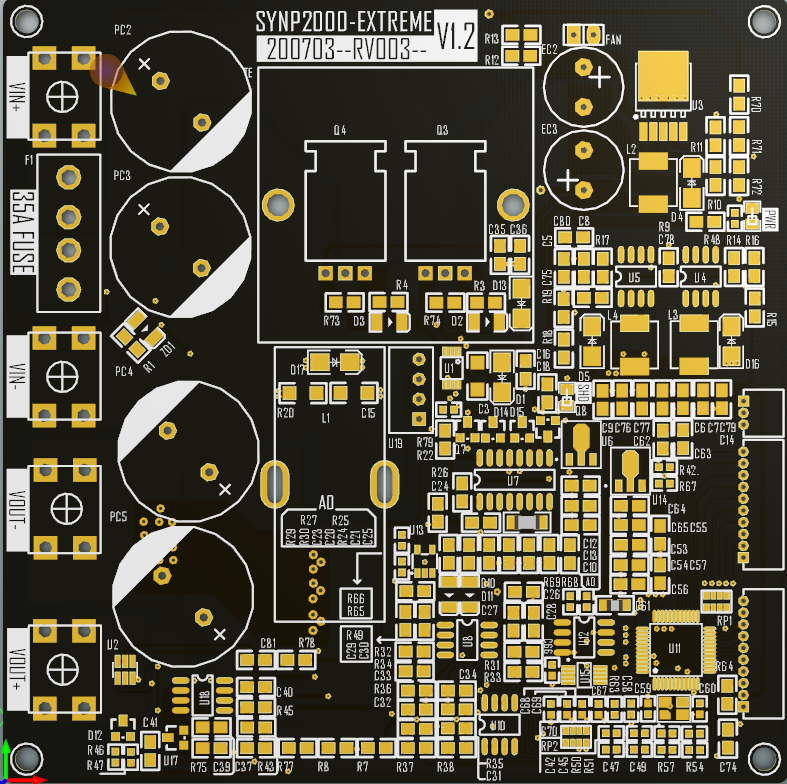

PCB预览图(背面)

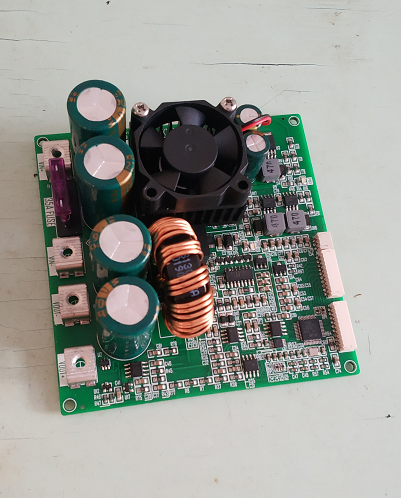

实物图

电源模块主板                                                                      PCB面板

image.png image.png

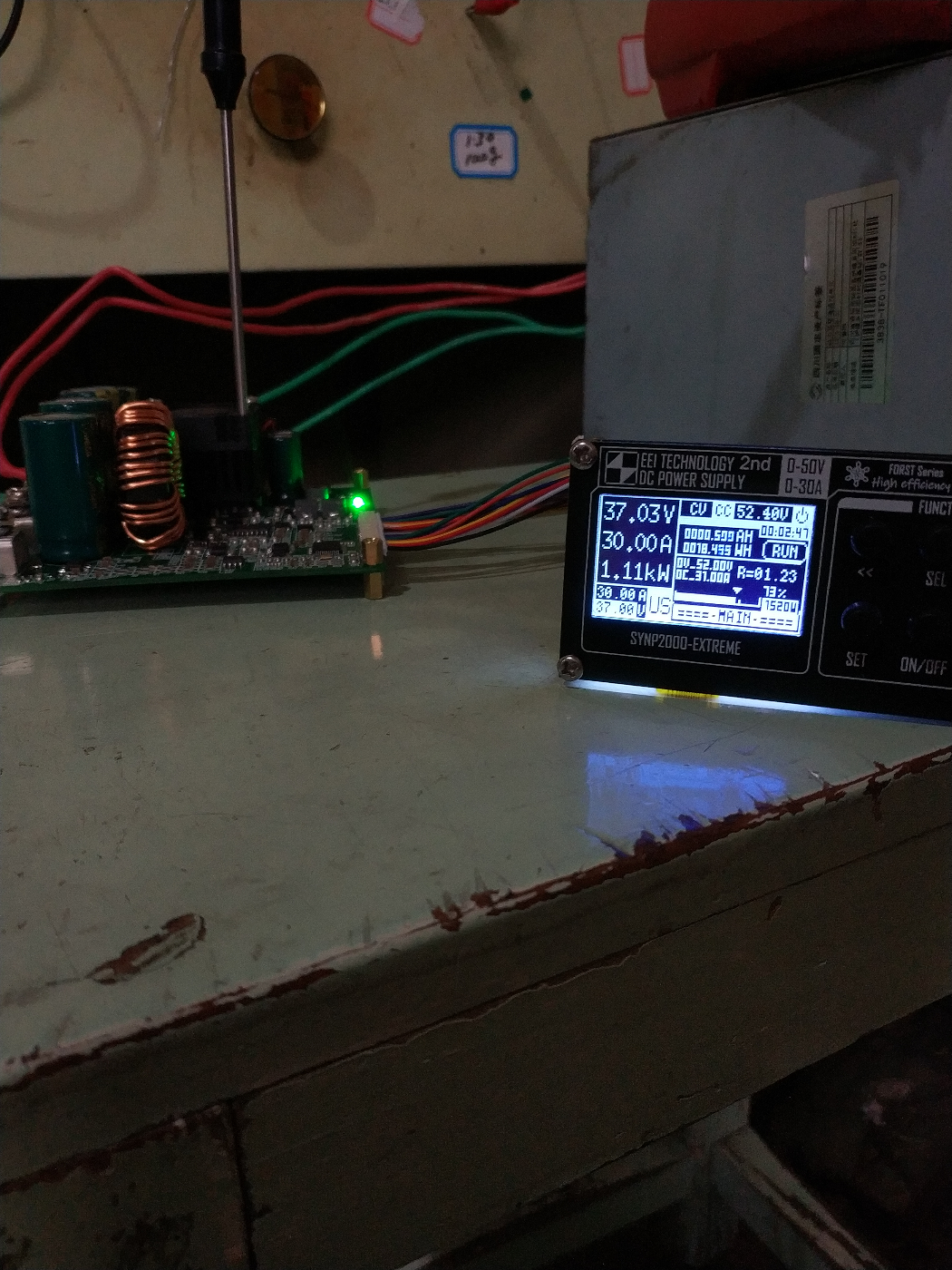

1.1KW压力测试中

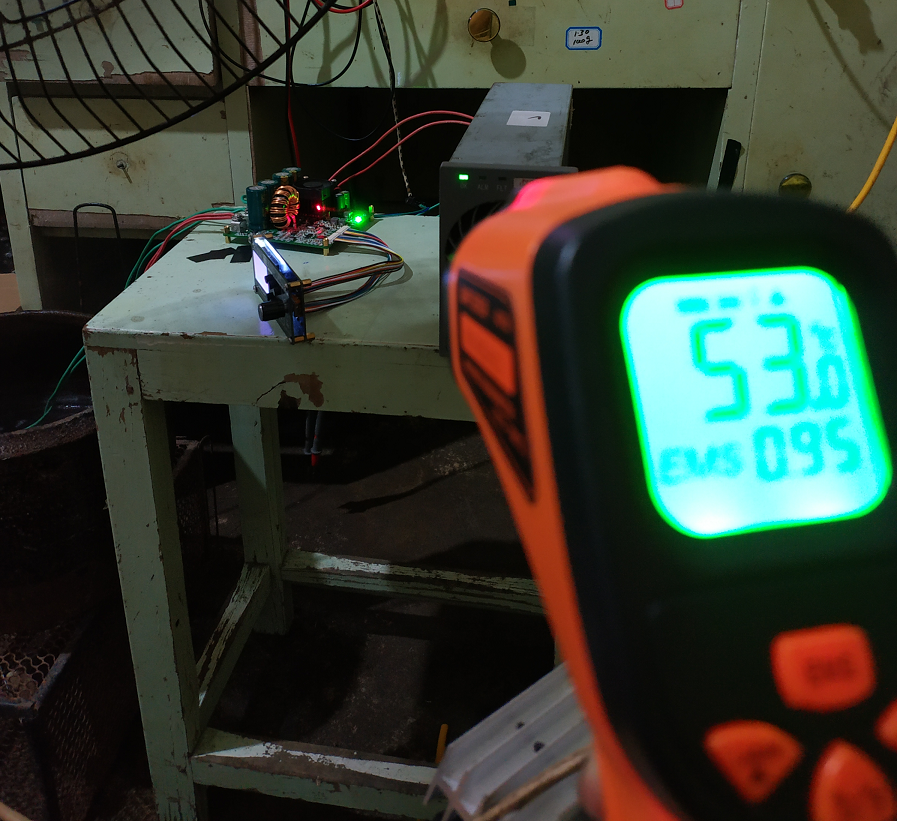

测试一小时后散热器的温度(室温32℃)

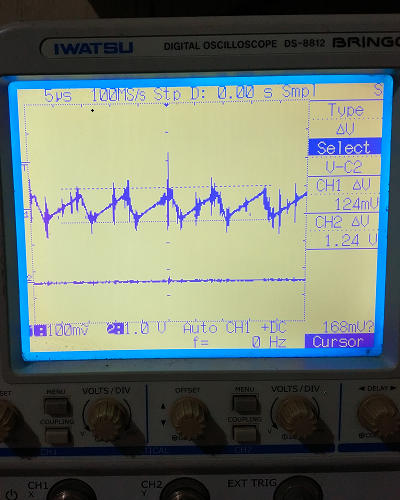

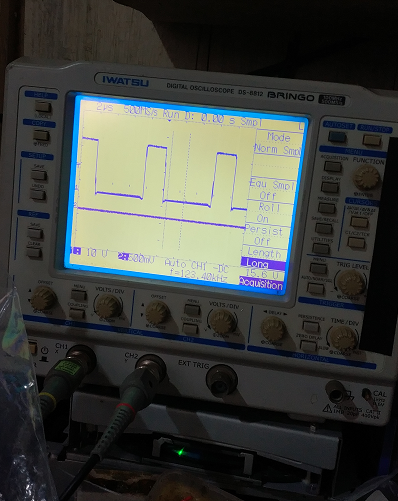

输入30V 输出12V 30A时测得的纹波                                         下管VDS(SW)波形

image.png           image.png

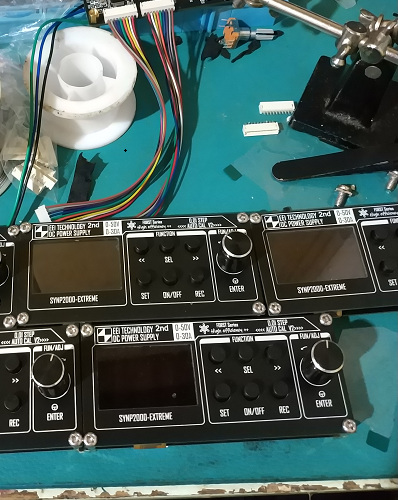

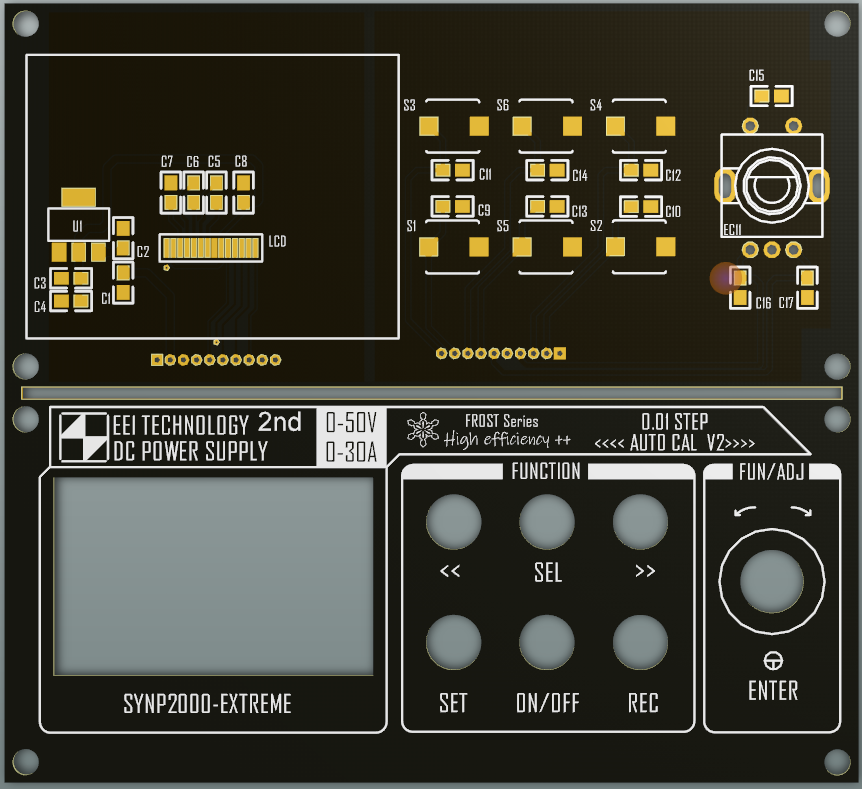

项目PACK#2 : PCB面板


文档

SYNPS2000-EXTREME REV1.2.0.SchDoc

在编辑器中打开

SYNP2000-EXTREME_V1.2

在编辑器中打开

BOM

ID Name Designator Footprint Quantity
1 PCB-7 VIN+,VIN-,VOUT+,VOUT- PCB-7 M4 4
2 BSC030N08 Q1,Q2 PG-TDSON8 2
3 10K R1,R73,R74 0805 3
4 12V ZD1 D1206-RD 1
5 63V/1000u PC2,PC3 EC_18X35 2
6 104 C1,C2 1206 2
7 IPP034N08 Q3,Q4 TO-220HS 2
8 15uH / AS130125 35A L1 130125_10UH 1
9 63V/2200u PC4,PC5 EC_18X35 2
10 2mR RS1,RS2 2512 2
11 BSC014N06 Q5,Q6 PG-TDSON8 2
12 35A F1 FUSE_40A 1
13 SS210 D1,D4,D13,D17 SMA 4
14 105 C3 1206 1
15 3R3 R3,R4 0805 2
16 4148 D2,D3,D10,D11 D1206-RD 4
17 2K/0.1% R7 0805 1
18 18K/0.1% R8 0805 1
19 XL7015 U3 TO252-5 - DUPLICATE 1
20 47uH_0650 L2,L3,L4 0650 3
21 63V/220u EC2 RB3 1
22 220u EC3 RB3 1
23 104 C5,C9,C13,C19,C28,C29,C37 0805 7
24 20K R9,R19,R31,R49,R70,R71 0805 6
25 2K R10,R24,R34,R38,R37,R72 0805 6
26 3K R11,R14,R16,R17,R26,R27,R33,R36,R35 0805 9
27 2R R12,R13 0805 2
28 XL1583 U4,U5 SO-8 2
29 106 C7,C6,C8,C11,C16,C18,C21,C24,C33,C34,C31,C32,C35,C36,C40,C39,C57,C54,C55,C56,C61,C62,C63,C64,C65,C75,C76,C77,C78,C79,C82 0805 31
30 9.1K R15 0805 1
31 SS14 D5,D16 SMA 2
32 5.1K R18,R21,R32 0805 3
33 79L05 U6 SOT-89 1
34 105 C10,C12,C14,C25,C26,C38,C52,C51,C53,C74,C80,C81 0805 12
35 222 C15 1206 1
36 5.1R R20 1206 1
37 SG3525A U7 SO-16 1
38 Y2 Q7 SOT-23 1
39 1K R22,R45,R43,R75 0805 4
40 472 C20 0805 1
41 22R R25 1206 1
42 220p C22 0805 1
43 102 C23,C30 0805 2
44 0R R30,R29,R62,R59,R60,R61 0805 6
45 470p C27 0805 1
46 J3 Q8 SOT-23 1
47 2K R42. 0603 1
48 LOCKED LED1 0805LED 1
49 474 C41 0805 1
50 1K R46,R47 0603 2
51 20K R48 0603 1
52 PWR LED2 0805LED 1
53 5.1K R50,R51,R57,R54,R63,R66,R65,R67,R68,R69 0603 10
54 105 C45,C42,C49,C47,C67,C68,C69,C70 0603 8
55 STM32FF103C8T6 U11 LQFP48 1
56 CON3 SWD ZH1.5-3AW 1
57 CON3 BOOT SIP3 1
58 104 C58 0603 1
59 8.000M Y1 CRY_3225 1
60 20P C59,C60 0603 2
61 1K RP1,RP2 RESPACK_4X0603 2
62 24CXX U12 SO-8 1
63 47R R64 0805 1
64 LMV331 U13 SOT23-5 1
65 1117B-3.3 U14 SOT-89 1
66 ADS1115 U15 TSSO3X5-G10 1
67 106 C66 0603 1
68 CON2 FAN SIP-2 1
69 CON10 KEYS&ENCODER ZH1.5-10P-DIP-90_ 1
70 NO DISPLAY128464COG ZH1.5-10P-DIP-90_ 1
71 BAV99 D12 SOT-23 1
72 BAV70 D14,D15 SOT-23 2
73 35X35 TE SYNP2000-35X35 1
74 AZ432 U17 SOT-23 1
75 INA282 U18 SO-8 1
76 20K/0.1% R77 0805 1
77 LM5050-MK1 U2 SOT23-6 1
78 100R R78 0805 1
79 FD2204M U1 VSSOP10 1
80 47K R79 0603 1
81 B1212S U19 B1212S_DCDC 1
82 475 C83 0805 1
83 OPA2277 U8,U10 SO-8 2
