单片机最小系统-STM32F103RCT6_V1.0

9个月前

简介:简介:本工程是用于验证立创商城微控制器STM32F103RCT6 (商城编号C8323)的方案验证板设计

开源协议: GPL 3.0

描述

描述

  • 本工程是用于验证立创商城微控制器STM32F103RCT6商城编号C8323)的方案验证板设计。
  • 本设计是一个基于STM32F103RCT6的单片机最小系统。

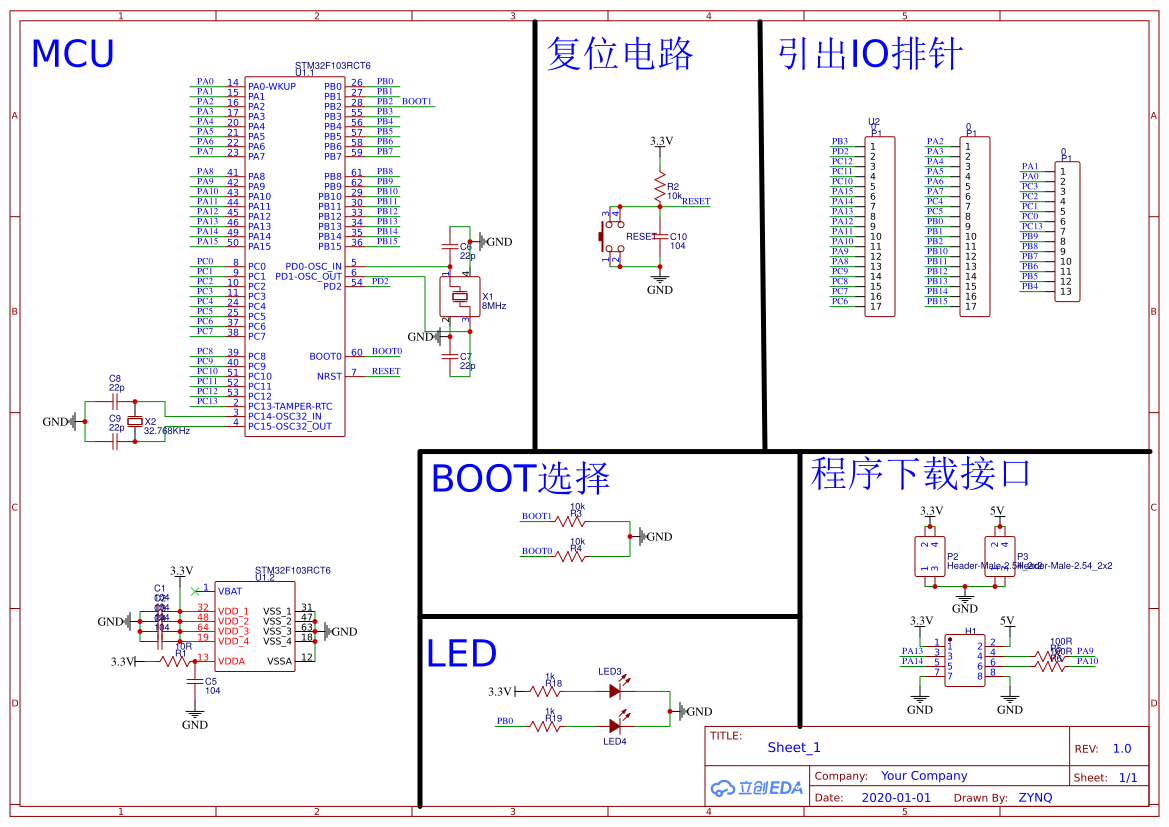

  • 本设计的最小系统包括了复位电路、晶振电路、电源排针等单片机工作必要的外围电路,且把常用的引脚全部引出,方便研发人员将本方案嵌入到开发中。
  • 本最小系统兼容STM32F103RCT6、STM32F103RBT62、STM32F103RCT6TR等LQFP-64封装的单片机芯片
  • 下一步将进行PCB板打样,之后将更新PCB空板照片、焊接成品照片、演示视频教程等

文档

PCB空板123.jpg 由于手头上没有多余的单片机,所以单片机没有焊接 IMG_20200105_211336.jpg

文档

PCB_2020-01-01 19:19:15

在编辑器中打开

BOM

ID Designator Footprint Quantity
1 U2,U3 PIN_HEADER_STRAIGHT_1X17_PITCH2.54MM 2
2 P2,P3 HDR-TH_4PIN-V-ROW2-COL2-MALE-PITCH2.54 2
3 RESET SW-SMD_4PIN-L5.20-W5.20 1
4 H1 210S-2.54-2X4P 1
5 X2 OSC-SMD_L3.2-W1.5 1
6 LED3,LED4 LED0805-R-RD 2
7 C10,C1,C3,C4,C5,C2 C0603 6
8 C6,C7,C8,C9 C0603 4
9 X1 OSC-SMD_4P-L5.0-W3.2-BL 1
10 R5,R6 R0603 2
11 R3,R4,R2 R0603 3
12 R1 R0603 1
13 R18,R19 R0603 2
14 P1 HDR-13X1/2.54 1
15 U1 LQFP-64_L10.0-W10.0-P0.50-LS12.0-BL 1

展开
