简介
参考擎天柱2设计的：【Ai8051U-LQFP48】+【Ai8H2K08U-SOP8】 转 89C52-DIP40 核心板 使用立创彩色丝印
简介：参考擎天柱2设计的：【Ai8051U-LQFP48】+【Ai8H2K08U-SOP8】 转 89C52-DIP40 核心板 使用立创彩色丝印复刻成本：￥5
开源协议
：GPL 3.0
创建时间：2024-11-01 15:57:06更新时间：2024-11-11 17:28:57
描述
参考擎天柱2设计的：【Ai8051U-LQFP48】+【Ai8H2K08U-SOP8】 转 89C52-DIP40 核心板
第一次使用嘉立创PCB彩色丝印，效果不要太好！！！
正面为引脚分布图，兼容DIP40，可以直接插在老51开发板上使用，使用Ai8H2K12U实现串口转USB功能，支持自动下载，再也不用手动去按开关啦~~~
背面为Chiikawa~~~
整体电路已测试，有需要可以放心使用
芯片参考资料：狼烟再起，点灯大师又启航：Ai8051U & 立创 开源创意大赛 参考资料 - SCH/PCB EDA设计技术交流区 国芯技术交流网站 - AI32位8051交流社区

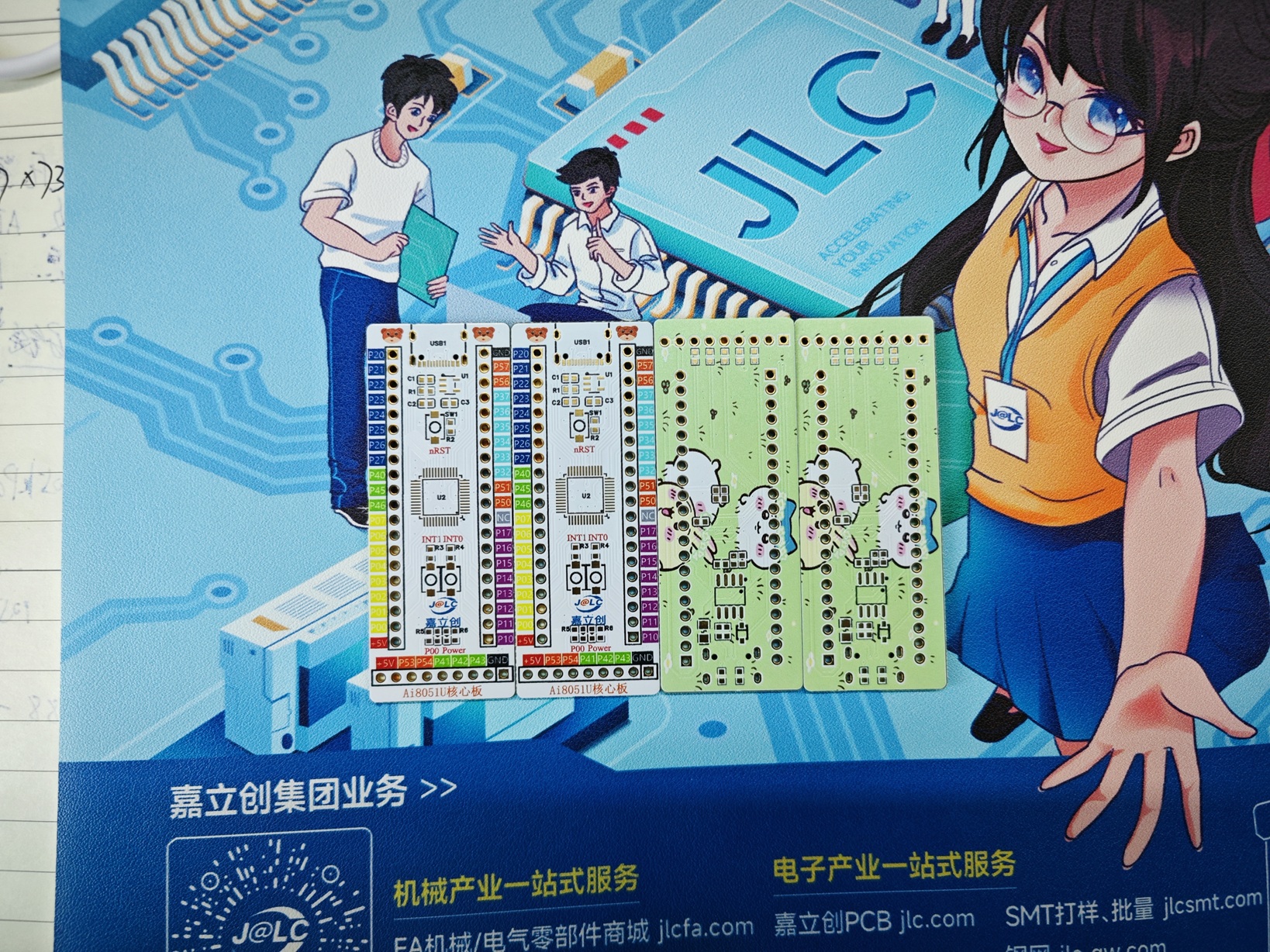

以下为未焊接的空板

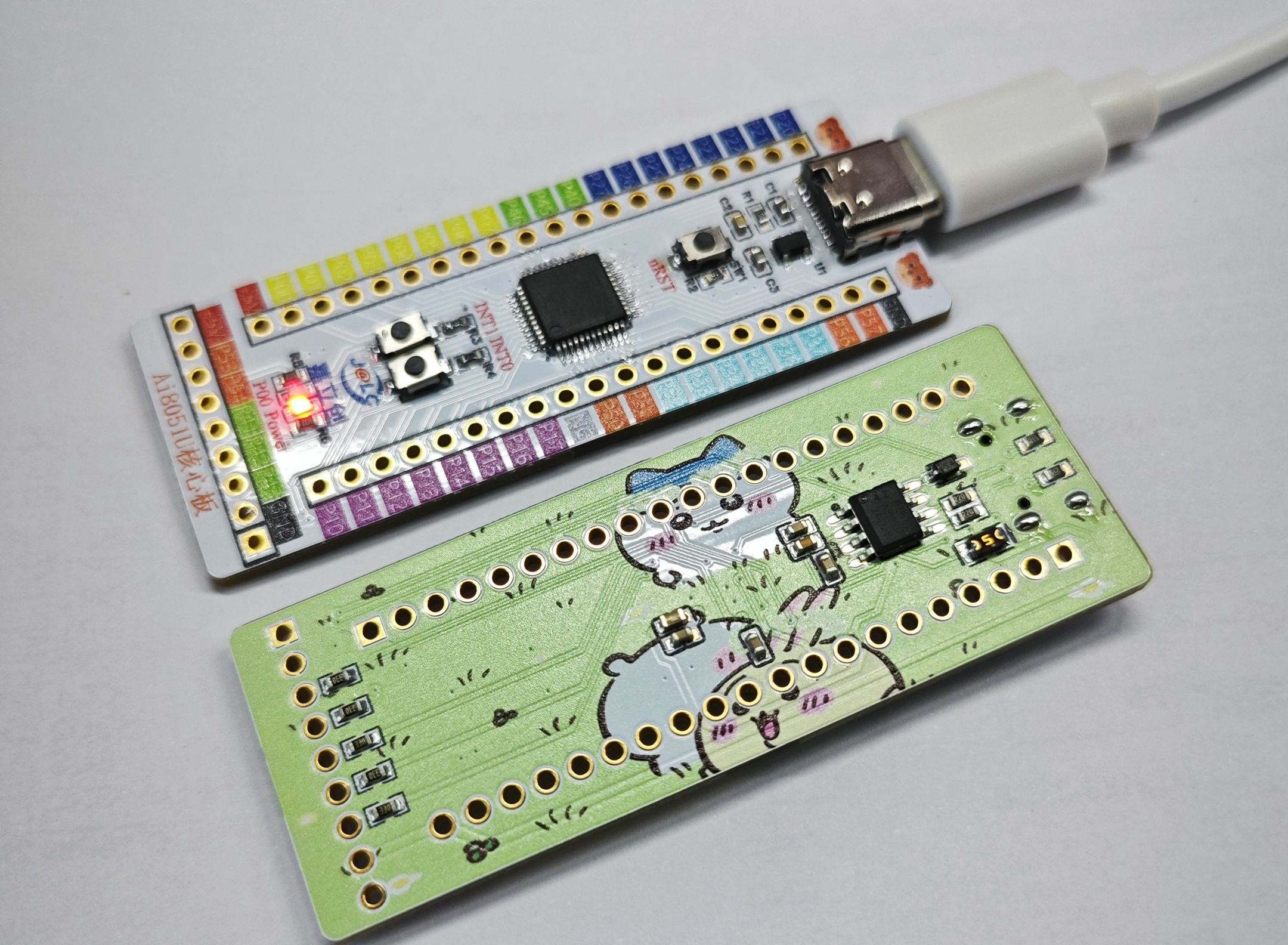

焊接好后的样子
注意：芯片使用5V转3.3VLDO供电，引脚电平为3.3V！！！
设计图
未生成预览图，请在编辑器重新保存一次BOM
暂无BOM
