标准版电子负载接口转接板测试好帮手

简介：艾德克斯，美尔诺系列电子负载接口转接板，适用绝大多数类似的小功率负载

开源协议: GPL 3.0

创建时间： 2023-03-20 00:34:47

更新时间： 2023-03-20 00:46:43

描述

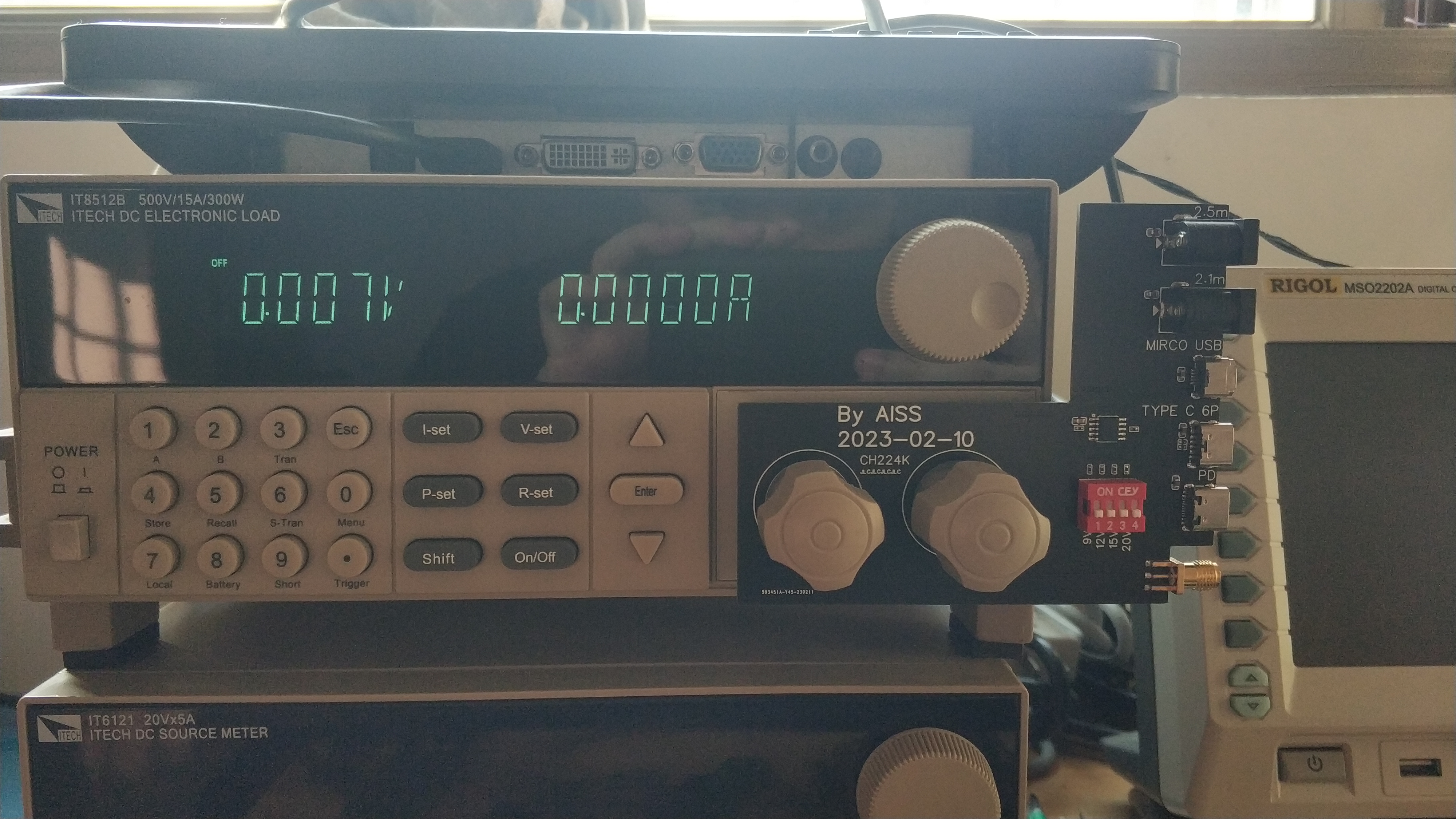

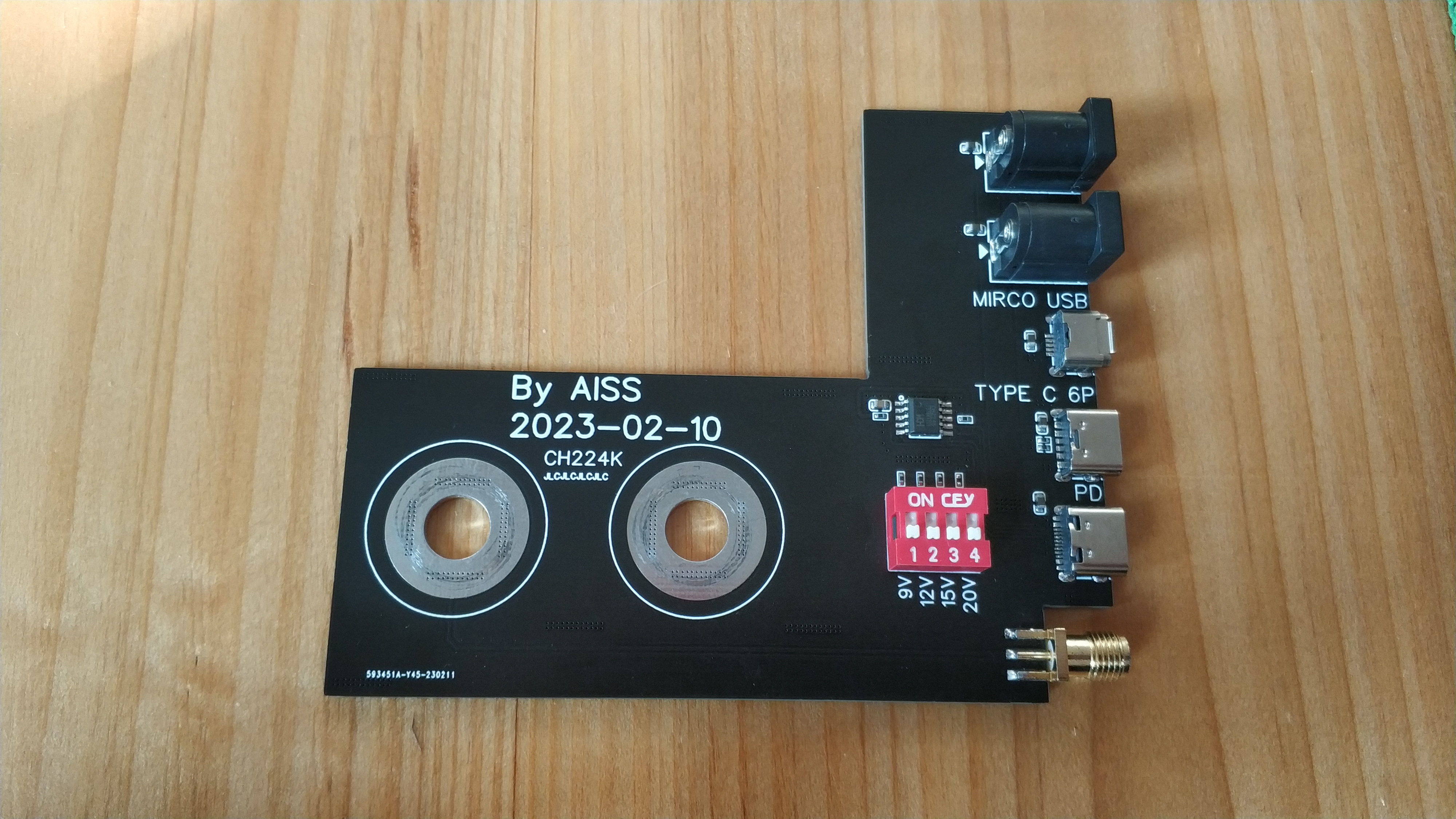

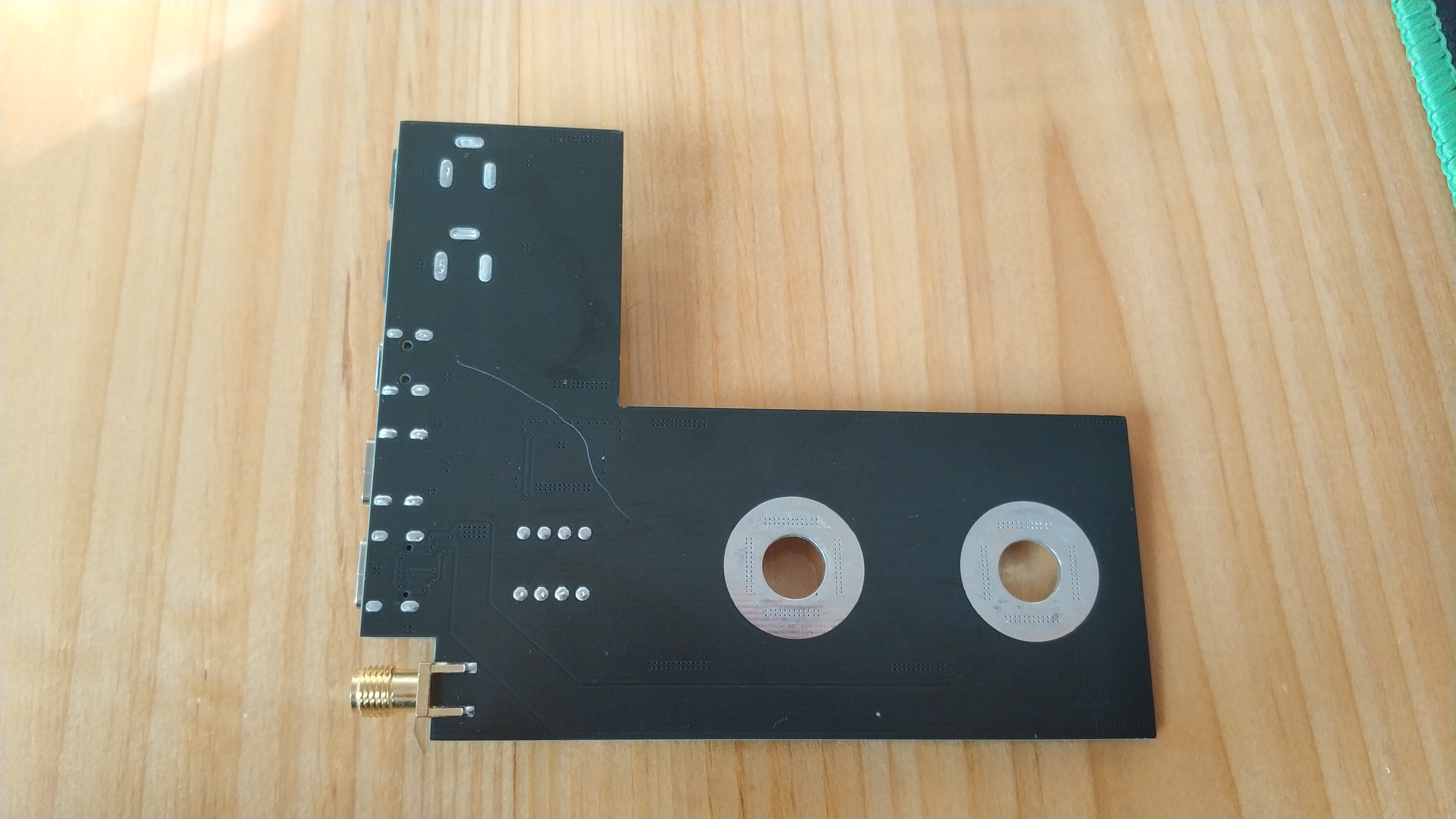

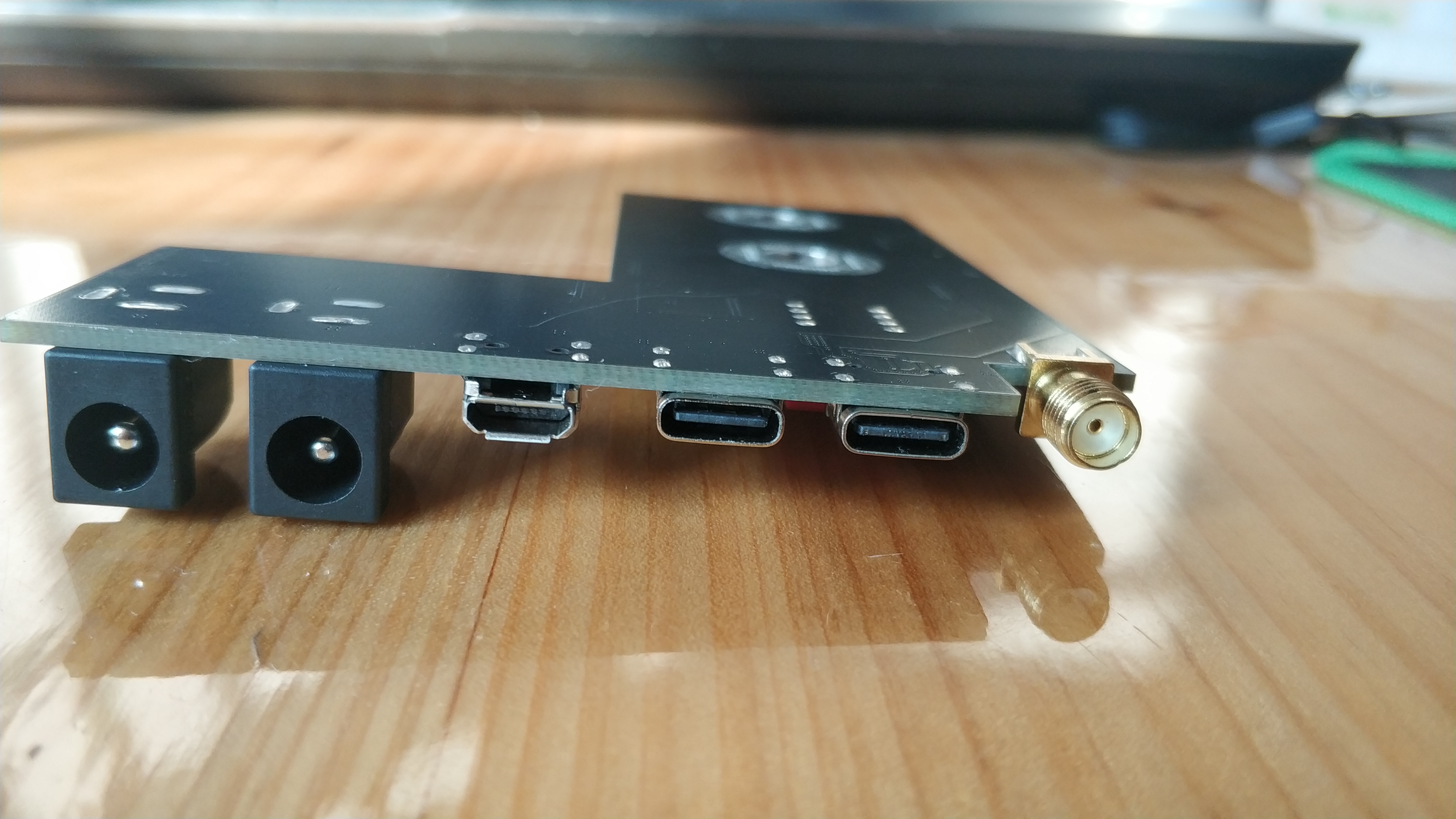

其实也没有什么好说的，无非就是个接口转换罢了，也就是CH224K有点麻烦，，，实测type c接口在5A大电流的情况下，PCB铜箔压降仅20mV，而且配备了一个SMA接口，方便连接到示波器进行纹波观察。

设计图

原理图

（ 1 / ）

PCB

（ 1 / ）

未生成预览图，请在编辑器重新保存一次

BOM

ID	Name	Designator	Footprint	Quantity
1	1uF/16V	C2,C3,C4,C5,C6,C8	0603C	6
2	5.1kΩ	R1,R2	R0402	2
3	1K	R8	R0402-10K	1
4	10K	R9	R0402-10K	1
5	6.8K	R10	R0402-10K	1
6	24K	R11	R0402-10K	1
7	56K	R12	R0402-10K	1
8	NC	R13	R0402-10K	1
9	HJ-SMA275	RF1	SMA-SMD_BWSMA-KE-P001	1
10	DC-210_DC母座,板上插件3P,2MM,黑壳	U1,U2	DC-IN-TH_DC-210_DC	2
11	TYPEC-16P	U3	TYPE-C-SMD_U263-163N-4GS1735	1
12	CH224K	U4	CH224K	1
13	DS1040-04RN	U5	KEY-TH_DS1040-04RN	1
14	U-D-M7DS-G-2	USB1	MIRCO-USB-SMD_U-D-M7DS-G-2	1
15	USB 3.1 C 6PF	USBC1	USB-C-SMD_TYPE-C-USB-13	1
