简介
采用ADCMP606高速比较器来制作的快沿发生器，芯片上升沿高达160pS，可以用来校验示波器的带宽
简介：采用ADCMP606高速比较器来制作的快沿发生器，芯片上升沿高达160pS，可以用来校验示波器的带宽复刻成本：￥10
开源协议
：MIT License
创建时间：2025-10-17 21:27:48更新时间：2025-12-01 09:58:56
描述
160pS超快速上升沿发生器
采用了ADI的ADCMP606高速比较器，上升沿超快，非常适合TDR测量
该模块的成本很低，比某宝卖的成品便宜
信号输出峰峰值高达300mVpp@50Ω，600mVpp@1MΩ，上升沿最快160pS
超小的体积，超高的可靠性，焊接是非常的方便
采用了type C接口输入供电，使用ME6211C33M5G-N进行降压，其噪声更低
1Ghz以内带宽计算公式：BW=0.35/上升时间，1Ghz以上使用：BW=0.4/上升沿
如果是想测量线缆长度的话，自行更换为50KHz的有源晶振
实际示波器测量：
测试示波器型号是DHO4204，带宽已解锁800MHz
一共测量两种频率的，1MHz与10MHz

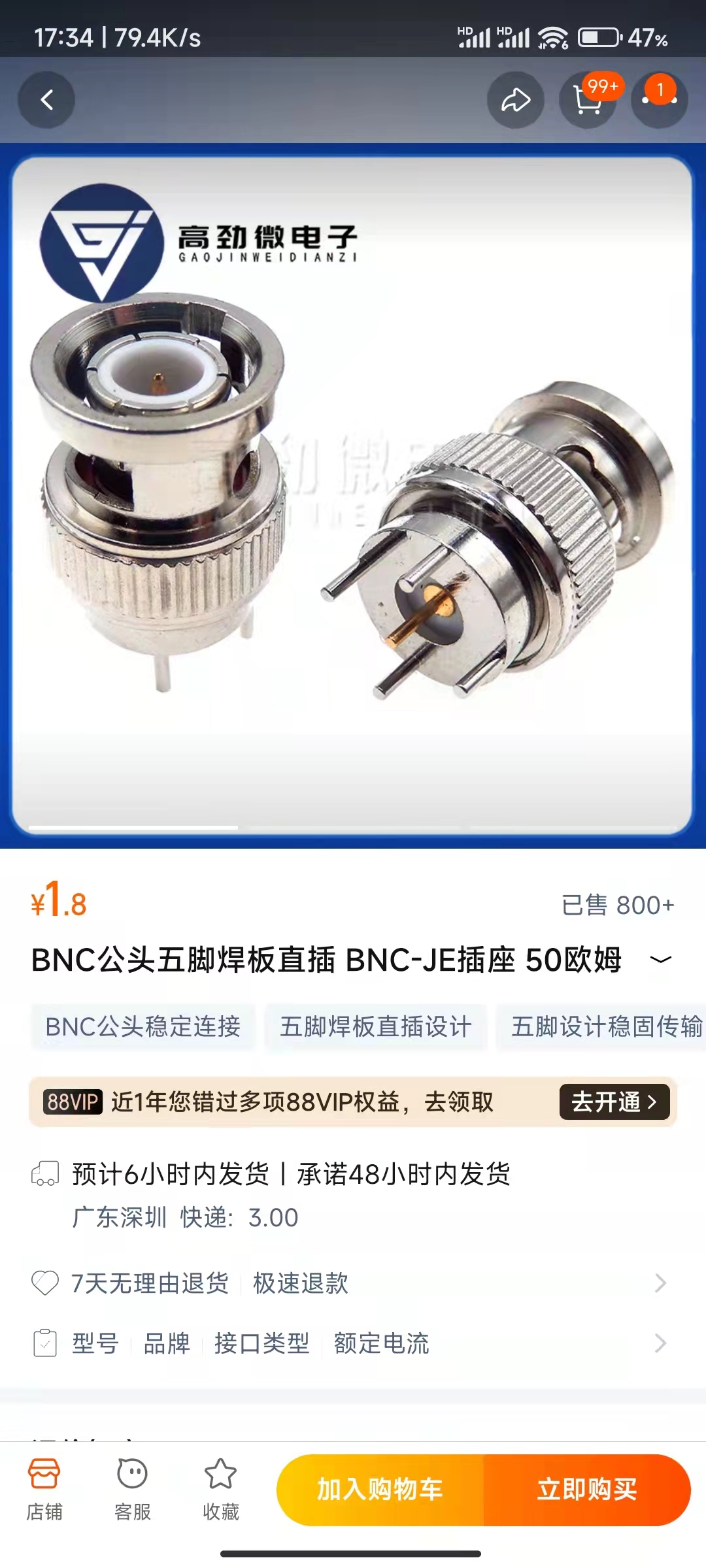

后续：BNC公头是五脚焊接式的，需要掰掉两个脚
