简介
适配RTL8811CU与21CU的模块转接板，板载一个DC-DC电路，且控制阻抗。
简介：适配RTL8811CU与21CU的模块转接板，板载一个DC-DC电路，且控制阻抗。开源协议
：GPL 3.0
创建时间：2023-02-07 09:29:14更新时间：2023-04-06 09:55:51
描述
适配RTL8811CU与21CU的模块转接板，板载一个DC-DC电路，并且在设计的时候经过阻抗控制，完善USB信号线路，天线阻抗控制。稳定性高，其次经过高强度24小时工作，确保模块与DC-DC电路可工作在60°C+的PCB温度中。使用的DC-DC为SY8089，可提供2A电流输出，实测3.3V@1.2A时温升较小。使用嘉立创4层板，板层结构为JLC04121H-7628通用推荐，厚度为1.2mm，层叠无要求。有一个重点：部分模块上面的电感有问题，会导致模块不稳定，压力测试会直接崩溃，可用0603电阻短接来解决。

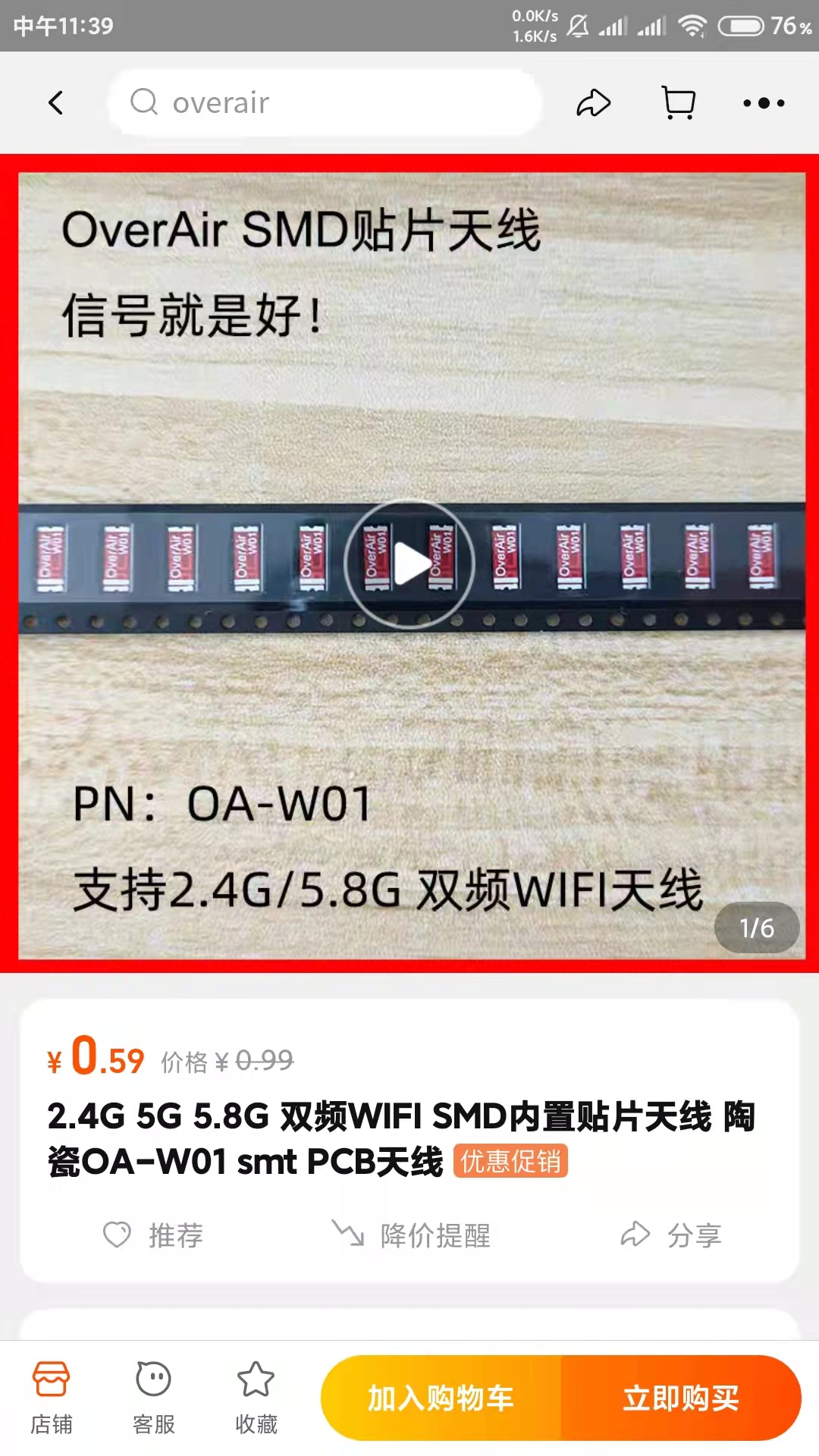

使用这种SMD天线，信号质量蛮不错的。
设计图
未生成预览图，请在编辑器重新保存一次BOM
暂无BOM
